XB3-24Z8RS-J

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 15mA 40mA 250Kbps - 103 2.1V Integrated,Trace EFR32MG SMD-37P 贴片安装
供应商型号: SYE-XB3-24Z8RS-J
供应商: 海外现货
标准整包数: 1

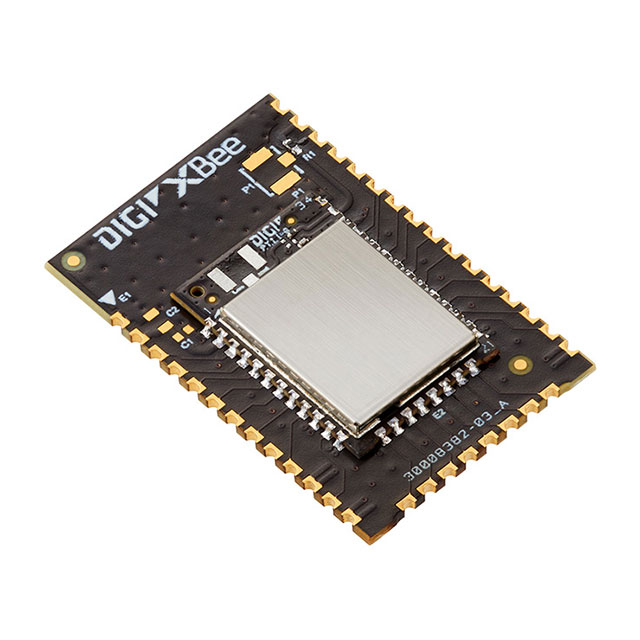

DIGI INTERNATIONAL 射频模块 XB3-24Z8RS-J

XB3-24Z8RS-J概述


    产品简介


    Digi XBee3 ZigBee 3.0 是一款具备高度灵活性和强大功能的无线通信模块,适用于多种垂直市场,包括楼宇自动化、智能能源、数字健康、智能照明等。Digi XBee3 模块以其紧凑、低功耗和易于集成的特点,在设计者、原始设备制造商(OEM)和解决方案提供商中受到广泛欢迎。它通过预认证和可配置的多频段和无线协议选项,加速了产品的上市时间。

    技术参数


    性能参数:
    - 芯片组:Silicon Labs EFR32MG SoC
    - 数据速率:RF 250 kbps,串行可达1 Mbps
    - 室内/城市范围:可达200英尺(60米);可达300英尺(90米)
    - 户外/视距范围:可达4000英尺(1200米);可达2英里(3200米)
    - 发射功率:+8 dBm(标准版);+19 dBm(增强版)
    - 接收灵敏度:-103 dBm(正常模式)
    主要特性:
    - 串行数据接口:UART, SPI, I²C
    - 配置方法:API或AT命令,本地或过空中(OTA)
    - 频率范围:ISM 2.4 GHz
    - 尺寸和封装形式:微形、通孔、表面贴装
    - 抗干扰能力:直接序列扩频(DSSS)
    - 模数转换输入:4个10位模数转换输入
    - 数字I/O:15个
    - 天线选项:通孔式:PCB天线、U.FL连接器、RPSMA连接器;表面贴装:RF焊盘、PCB天线或U.FL连接器;微形:U.FL天线、RF焊盘或芯片天线
    - 工作温度:-40°C至+85°C
    - 外形尺寸:通孔式:0.960 x 1.087英寸(2.438 x 2.761厘米);表面贴装:0.866 x 1.33 x 0.120英寸(2.199 x 3.4 x 0.305厘米);微形:0.533 x 0.76 x 0.087英寸(13 x 19 x 2毫米)

    产品特点和优势


    Digi XBee3 ZigBee 3.0 模块在性能上具有显著的优势,不仅体积小巧(13毫米 x 19毫米),且支持多种无线协议(ZigBee、802.15.4、DigiMesh 和 BLE)。通过 MicroPython 编程环境,开发人员可以轻松地进行编程和测试,减少了对外部微控制器的需求。此外,内置的 Digi TrustFence 安全功能提供了超过175项安全措施,保护设备免受新兴的网络威胁。

    应用案例和使用建议


    Digi XBee3 ZigBee 3.0 模块广泛应用于物联网(IoT)设备中,如楼宇自动化系统、智能照明、医疗监测设备等。在这些应用场景中,它可以实现传感器数据采集、远程控制等功能。例如,在一个智能家居项目中,Digi XBee3 可以用于控制智能灯具和温湿度传感器。
    使用建议:
    - 在使用过程中,应注意模块的工作温度范围,确保在极端环境下也能正常运行。
    - 利用 MicroPython 进行编程,可以简化开发过程,提高系统的可靠性和可维护性。

    兼容性和支持


    Digi XBee3 ZigBee 3.0 模块可与其他 Digi XBee 系列模块及软件无缝兼容。Digi 提供了一系列开发工具和服务,如 Digi XCTU、Digi Remote Manager 和 Digi Design Services,以帮助用户快速完成开发和部署。此外,Digi 还提供全面的技术支持和售后服务。

    常见问题与解决方案


    常见问题:
    1. 电源电压不稳定导致模块无法正常工作。
    2. 接收到的数据不准确。
    3. 无法通过OTA方式更新固件。
    解决方案:
    1. 确保供电电压在2.1到3.6V之间,并检查电源滤波电路。
    2. 检查传感器连接和数据格式设置。
    3. 确认 OTA 更新时的通信链路畅通无阻,并确认模块是否支持该功能。

    总结和推荐


    综合评估:
    Digi XBee3 ZigBee 3.0 模块是一款集多功能性、高可靠性与易用性于一体的无线通信模块,特别适合需要低功耗、高灵活性和强安全性的 IoT 应用。其独特的功能和优势使其成为市场上同类产品中的佼佼者。
    推荐:
    强烈推荐 Digi XBee3 ZigBee 3.0 模块用于需要高可靠性、多功能性以及强大安全性的物联网项目。无论是在智能家居、工业自动化还是其他复杂应用环境中,Digi XBee3 都能提供出色的性能和灵活性。

XB3-24Z8RS-J参数

参数
接收电流 15mA
功耗 -
频段 -
芯片平台 EFR32MG
发射电流 40mA
数据速率 250Kbps
天线形式 Integrated,Trace
发射功率 -
调制方式 DSSS
工作电压 2.1V
灵敏度 - 103
通用封装 SMD-37P
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24Z8RS-J厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24Z8RS-J数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24Z8RS-J XB3-24Z8RS-J数据手册

XB3-24Z8RS-J封装设计

查看详情并下载
Symbol
Footprint
3D Model
