首页  >  产品百科  >  XBP9B-DMWT-002

XBP9B-DMWT-002

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: FHSS 44mA 229mA 200Kbps -110dBm 2.1V Integrated,Wire Antenna ADF7023 通孔安装
供应商型号: SYE-XBP9B-DMWT-002
供应商: 海外现货
标准整包数: 1

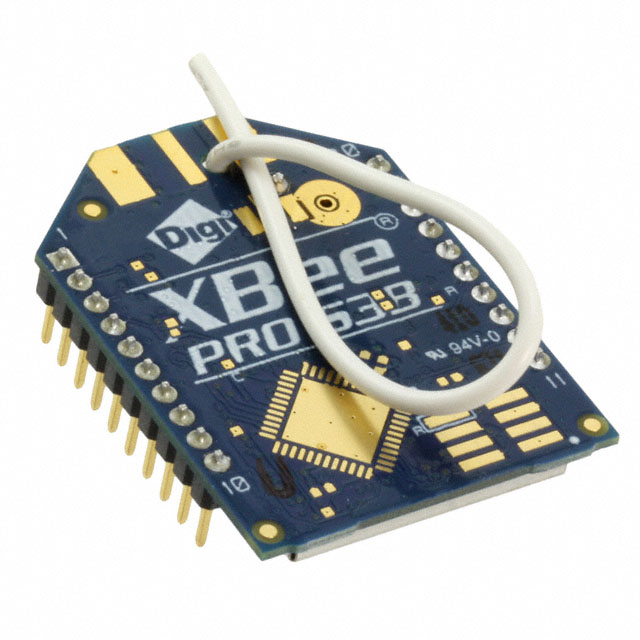

DIGI INTERNATIONAL 射频模块 XBP9B-DMWT-002

XBP9B-DMWT-002概述

    # XBee-PRO 900HP/XSC RF Modules 技术概述

    1. 产品简介


    基本介绍
    XBee-PRO 900HP/XSC RF Modules 是一款专为嵌入式无线连接设计的射频模块,适用于点对点(Point-to-Point)和点对多点(Point-to-Multipoint)网络构建。其核心组件包括基于Energy Micro EFM®32G230F128微控制器的硬件平台和内置的ADI ADF7023射频收发器。这些模块通过低功耗蓝牙技术和高性能无线通信能力,广泛应用于物联网(IoT)、工业自动化、农业监控等领域。
    主要功能
    - 支持2.4GHz无线频段,适合长距离传输。
    - 超低功耗设计,支持睡眠模式以延长电池寿命。
    - 提供多种配置选项,包括网络拓扑结构、传输速率和加密方式。
    应用领域
    - 工业控制与监控系统
    - 农业自动化
    - 智能家居与楼宇自动化
    - 物联网设备互联

    2. 技术参数


    性能参数
    | 参数名称 | 规格值 |

    | 理想射频视距范围 | 高达9英里(15.5公里) |
    | 发射功率输出 | 24 dBm (250 mW),软件可调 |
    | 射频数据速率(高) | 200 kbps |
    | 射频数据速率(低) | 10 kbps |
    | 串口接口类型 | CMOS标准UART,速率稳定性<1% |
    电源要求
    - 输入电压:3.3V
    - 待机电流:<1 µA
    - 工作电流:5 mA(典型值)
    工作环境
    - 温度范围:-40°C 至 +85°C
    - 相对湿度:0% 至 95%,无冷凝

    3. 产品特点和优势


    独特功能
    1. 低功耗设计:支持多种睡眠模式,有效减少能耗。
    2. 高可靠性:采用DigiMesh协议,确保网络中节点的高可靠性和容错性。
    3. 灵活配置:通过AT命令或API模式进行灵活设置,满足不同应用场景需求。
    市场竞争力
    - 扩展性强:支持多达128个节点的网络规模,最大可扩展至1,000+节点。
    - 易于集成:提供标准化接口,简化开发流程。

    4. 应用案例和使用建议


    典型应用场景
    - 智能农业:监测温湿度、土壤湿度等环境参数,通过无线网络将数据发送到中央控制系统。
    - 智能家居:控制灯光、窗帘、温度等设备的开关状态。
    使用建议
    - 在复杂地形环境下,建议使用高增益天线以提升信号覆盖范围。
    - 针对高密度部署场景,可以考虑增加中继节点来提高数据传输成功率。

    5. 兼容性和支持


    兼容性
    - 可与其他XBee系列模块无缝对接。
    - 支持与多种主流微控制器和单片机平台连接。
    厂商支持
    - 提供详尽的技术文档和支持服务。
    - 客户可通过电话或官方网站联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    问题1:模块无法正常启动
    - 原因:未正确设置供电电压或接线错误。
    - 解决办法:检查供电电压是否为3.3V,重新确认所有连接是否牢固。
    问题2:数据传输不稳定
    - 原因:干扰源较多或天线方向不佳。
    - 解决办法:尽量远离强电磁干扰源,调整天线位置以获得最佳信号强度。

    7. 总结和推荐


    综合评估
    XBee-PRO 900HP/XSC RF Modules以其卓越的性能、灵活的配置能力和广泛的适用性,在无线通信领域具有显著的竞争优势。其强大的抗干扰能力和低功耗特性使其成为工业级应用的理想选择。
    推荐结论
    强烈推荐使用XBee-PRO 900HP/XSC RF Modules,特别是在需要长距离、低功耗无线通信的应用场景中。无论是在工业自动化还是智能家居领域,它都能提供稳定可靠的服务。

XBP9B-DMWT-002参数

参数
芯片平台 ADF7023
灵敏度 -110dBm
功耗 -
频段 -
数据速率 200Kbps
工作电压 2.1V
天线形式 Integrated,Wire Antenna
接收电流 44mA
调制方式 FHSS
发射电流 229mA
发射功率 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

XBP9B-DMWT-002厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-DMWT-002数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XBP9B-DMWT-002 XBP9B-DMWT-002数据手册

XBP9B-DMWT-002封装设计

查看详情并下载
Symbol
Footprint
3D Model
