XB3-24ACM

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 17mA 135mA 250Kbps -103dBm 2.1V Integrated,Chip 贴片安装
供应商型号: SYE-XB3-24ACM
供应商: 海外现货
标准整包数: 1

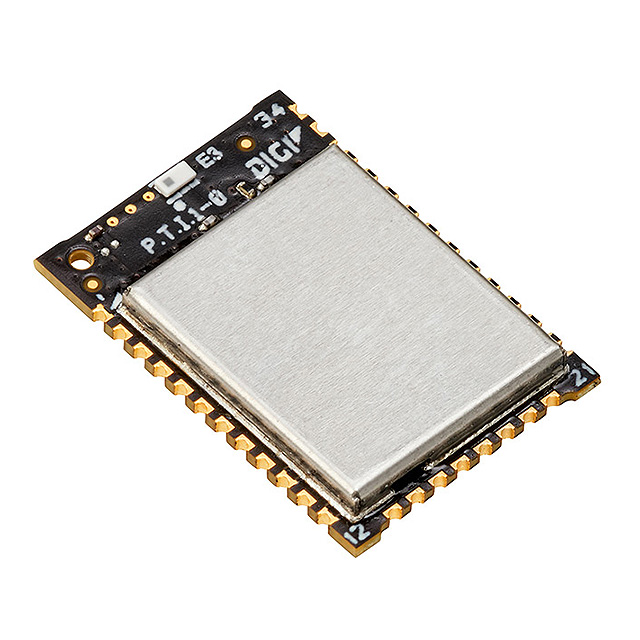

DIGI INTERNATIONAL 射频模块 XB3-24ACM

XB3-24ACM概述

    # Digi XBee 3 802.15.4 模块技术手册

    产品简介


    Digi XBee 3 系列模块是一款高性能无线通信模块,适用于需要低延迟和可靠通信的应用场景。它提供多种无线协议支持(如 ZigBee、802.15.4 和蓝牙低功耗),并具备灵活的配置选项,能够满足各种边缘计算和物联网设备的需求。模块支持点对点、点对多点及星型网络架构,是智能家居、工业自动化、智慧城市等领域的重要连接组件。
    主要功能
    - 多协议支持:可灵活切换不同无线协议。
    - 高可靠性通信:支持多重重传机制确保数据传输稳定。
    - 内置安全功能:采用 Digi TrustFence 技术,为设备提供多层次安全保障。
    - 微控制器编程能力:支持 MicroPython 编程语言,便于快速开发。
    应用领域
    - 工业自动化控制
    - 城市照明管理系统
    - 医疗健康监测系统
    - 家庭安防与娱乐系统

    技术参数


    | 参数类别 | 具体值 |

    | 数据速率 | RF 250 kbps;串口高达 1 Mbps |
    | 室内/城市范围 | 最大 200 英尺(60 米)至 300 英尺(90 米) |
    | 户外/视线范围内范围 | 最大 4000 英尺(1200 米)至 2 英里(3200 米) |
    | 发射功率 | +8 dBm 至 +19 dBm |
    | 接收灵敏度 | -103 dBm |
    | 接口类型 | UART、SPI、I²C |
    | 支持频率带宽 | ISM 2.4 GHz |
    | 防干扰技术 | 直接序列扩频(DSSS) |
    | 输入 ADC | 4 个 10 位 ADC 输入 |
    | 数字 I/O | 15 个 |
    尺寸信息
    - 长 × 宽 × 高:13 mm × 19 mm × 2 mm

    产品特点和优势


    独特功能
    1. 微型设计:仅 13mm × 19mm 的紧凑尺寸,非常适合空间受限的应用场合。
    2. 全面的安全性:通过 Digi TrustFence 技术实现物联网级别的安全性。
    3. 即插即用式编程:支持 MicroPython,大幅简化了复杂嵌入式系统的开发过程。
    市场竞争力
    - 低功耗设计:即使在待机模式下也能保持极低功耗。
    - 广泛的适应性:无论是在苛刻的户外还是室内环境下都能正常工作。
    - 强大的生态系统支持:丰富的配套工具和服务平台进一步增强了其市场吸引力。

    应用案例和使用建议


    典型应用案例
    街灯智能控制系统
    Digi XBee 3 802.15.4 模块被广泛应用于街道照明管理系统中,负责远程监控每个街灯的状态,并根据实际需求调整亮度或开关状态。这种部署不仅提高了能源效率,还降低了维护成本。
    家居安全报警系统
    在家庭安全领域,Digi XBee 3 可以用来构建一个覆盖全屋的安全报警网络,当检测到异常情况时会立即通知用户并通过移动应用程序进行实时更新。
    使用建议
    - 在选择天线类型时需考虑具体应用场景:例如户外使用建议选用 U.FL 或 RF Pad 外置天线以获得更好覆盖效果。
    - 对于需要更高传输距离的应用场合,则应该优先考虑使用高功率版本模块(如 PRO 系列)。

    兼容性和支持


    兼容性
    Digi XBee 3 系列模块完全兼容 Digi 自家推出的其他系列产品,例如 Digi Gateway、Design Services 和相关软件套件。此外,它也能够很好地与其他主流品牌的硬件设施相集成。
    售后服务
    Digi 提供了全球范围内的技术支持和售后服务,客户可以通过拨打当地电话号码联系客服解决问题。同时官方网站上提供了详尽的产品文档和技术资料下载链接。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 模块无法正常启动 | 检查供电电压是否符合要求 |
    | 数据包丢失率较高 | 调整发射功率或增加重试次数 |
    | 程序运行错误 | 更新固件版本并重新编译代码 |

    总结和推荐


    总体而言,Digi XBee 3 802.15.4 模块凭借其小巧轻便的设计、卓越的性能表现以及完善的安全保障措施,在物联网行业中占据了一席之地。对于希望加速产品上市时间且重视性价比的企业来说,这无疑是一个值得信赖的选择。
    推荐指数:★★★★☆
    适合对象:中小型物联网项目开发者、工业自动化制造商以及寻求高效无线连接解决方案的企业用户。

XB3-24ACM参数

参数
功耗 -
天线形式 Integrated,Chip
调制方式 DSSS
数据速率 250Kbps
发射功率 -
工作电压 2.1V
接收电流 17mA
芯片平台 -
发射电流 135mA
灵敏度 -103dBm
频段 -
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24ACM厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24ACM数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24ACM XB3-24ACM数据手册
