XKB2-A2T-WWC

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: 2.1V~3.6V
供应商型号: AV-S-DGIXKB2A2TWWC
供应商: Avnet
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XKB2-A2T-WWC

XKB2-A2T-WWC概述

    Digi International XBee无线连接套件技术手册

    1. 产品简介

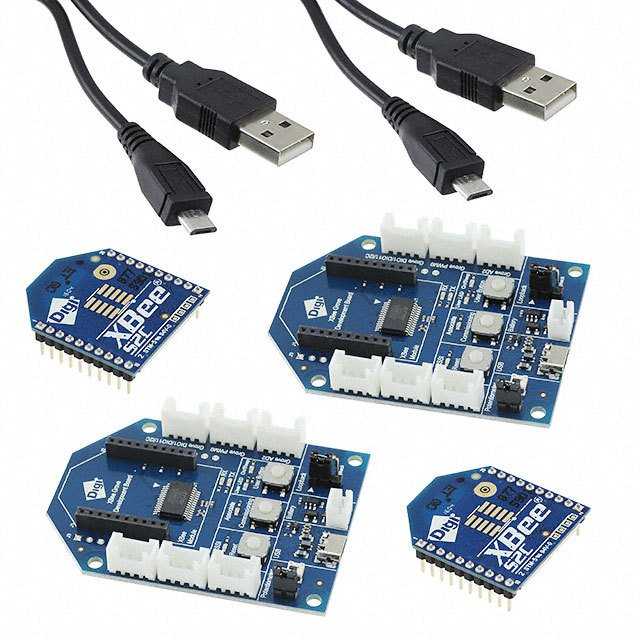

    Digi International的XBee无线连接套件是一款专为快速构建可靠的无线传感器网络而设计的产品。它包括多种不同类型的XBee 802.15.4模块,可以用于设备互联、传感器网络和控制系统的搭建。这些模块通过IEEE 802.15.4协议进行点对多点或对等点通信,适用于需要低延迟和可预测通信的应用场合。套件主要面向硬件/软件工程师、产品经理、教育工作者、学生和年轻发明家,提供了一种简便的方式来学习如何使用XBee模块进行无线通信。

    2. 技术参数


    XBee S2C 802.15.4模块:
    - 射频数据速率: 250 kbps
    - 室内/城市范围: 60米(200英尺)
    - 户外/视线范围: 1200米(4000英尺)
    - 传输功率: 5 dBm(3.1 mW)至18 dBm(63 mW)
    - 接收灵敏度: -100 dBm / -102 dBm
    - 串行数据接口: UART、SPI
    - 配置方法: API或AT命令,本地或过空中(OTA)
    - 频率带宽: 2.4 GHz
    - 干扰抑制: DSSS(直接序列扩展频谱)
    - 模拟输入: 4个10位ADC输入
    - 数字I/O: 15个
    - 工作温度范围: -40°C至+85°C
    - 尺寸(长x宽x高)及重量:
    - 通孔:2.438 x 2.761厘米(0.960 x 1.087英寸)
    - 表面贴装:2.199 x 3.4 x 0.305厘米(0.866 x 1.33 x 0.120英寸)
    XBee-PRO S2C 802.15.4模块:
    - 射频数据速率: 250 kbps
    - 室内/城市范围: 90米(300英尺)
    - 户外/视线范围: 3200米(2英里)
    - 传输功率: 5 dBm(3.1 mW)至18 dBm(63 mW)
    - 接收灵敏度: -102 dBm
    - 串行数据接口: UART、SPI
    - 配置方法: API或AT命令,本地或过空中(OTA)
    - 频率带宽: 2.4 GHz
    - 干扰抑制: DSSS(直接序列扩展频谱)
    - 模拟输入: 4个10位ADC输入
    - 数字I/O: 15个
    - 工作温度范围: -40°C至+85°C
    - 尺寸(长x宽x高)及重量:
    - 通孔:2.438 x 3.294厘米(0.960 x 1.297英寸)
    - 表面贴装:2.199 x 3.4 x 0.305厘米(0.866 x 1.33 x 0.120英寸)

    3. 产品特点和优势


    XBee无线连接套件具有以下几个显著的特点和优势:
    - 易用性:所有示例均详细解释,适合各种背景的学习者,从初学者到有一定编程经验的开发者。
    - 安全性:支持128位AES加密和可靠的数据包交付,确保数据的安全传输。
    - 兼容性:与使用相同技术的其他XBee产品完全兼容,易于替换。
    - 多功能性:支持UART、SPI等多种接口,适用于不同场景的应用开发。
    - 高效性:能够实现低功耗运行,在休眠模式下电流消耗小于1μA。

    4. 应用案例和使用建议


    应用案例:
    - 智能家居系统:通过XBee模块,可以构建智能门锁、温度传感器和灯光控制系统,提高家庭安全性和便利性。
    - 工业自动化:可用于工业设备的远程监控和控制,提高生产效率和安全性。
    使用建议:
    - 在选择天线时,根据应用场景选择合适的天线类型,如PCB天线、U.FL连接器或RPSMA连接器。
    - 在设置模块时,确保模块与电源电压匹配,避免因电压过高或过低导致模块损坏。

    5. 兼容性和支持


    兼容性:
    - XBee模块与其他使用相同技术的XBee产品完全兼容,可以通过简单的配置替换其他型号。
    - 模块支持多种硬件平台和操作系统,如Arduino、Raspberry Pi等。
    支持和服务:
    - 提供详尽的技术文档和在线资源,方便用户获取相关信息和支持。
    - 官方网站和论坛提供了丰富的技术支持和社区交流平台,帮助用户解决问题。

    6. 常见问题与解决方案


    问题1:传输距离不理想
    - 解决方案:检查天线类型和环境因素,如建筑物障碍物和信号干扰。尝试更换更高增益的天线。
    问题2:无法成功配置模块
    - 解决方案:确认使用的串行数据接口正确无误,并且波特率设置正确。可以尝试重新安装驱动程序或更新固件。
    问题3:电池寿命短
    - 解决方案:检查模块的工作模式,确保模块在不传输数据时进入休眠模式。调整电源管理设置以减少功耗。

    7. 总结和推荐


    总体来说,Digi International的XBee无线连接套件是一款非常适合入门级用户学习和构建无线传感器网络的产品。它具有良好的易用性和可靠性,适用于多种应用场景。无论是智能家居、工业自动化还是教育项目,这款套件都能提供出色的性能。因此,我们强烈推荐这款产品给所有希望快速搭建无线传感网络的用户。

XKB2-A2T-WWC参数

参数
天线形式 -
工作电压 2.1V~3.6V
调制方式 -
发射功率 -
芯片平台 -
发射电流 -
功耗 -
频段 -
数据速率 -
接收电流 -
灵敏度 -
零件状态 在售
包装方式 盒装

XKB2-A2T-WWC厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XKB2-A2T-WWC数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XKB2-A2T-WWC XKB2-A2T-WWC数据手册

XKB2-A2T-WWC封装设计

查看详情并下载
Symbol
Footprint
3D Model
