CYUSB3014-FBXIT

产品描述: 512K x 8 1.15V 1.25V BGA 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
CYPRESS SEMICONDUCTOR 现场可编程门阵列(FPGA) CYUSB3014-FBXIT

CYUSB3014-FBXIT概述

    电子元器件产品技术手册:EZ-USB FX3

    产品简介


    EZ-USB FX3 是英飞凌推出的一款高性能的SuperSpeed USB控制器。该产品不仅具备传统USB接口的全部功能,还支持USB 3.2标准,能够在Gen 1和Gen 2之间自由切换。此外,它通过其独特的GPIF II接口能够与多种外部设备无缝连接,为数字视频摄像头、数码相机、打印机等多种设备提供强大的数据处理能力和灵活性。

    技术参数


    - USB标准:支持USB 3.2 Gen 1(5 Gbps)和USB 2.0标准,符合USB 3.2规范1.0版。
    - 处理器核心:ARM926EJ内核,运行频率高达200 MHz。
    - 内存:集成512 KB或256 KB嵌入式SRAM。
    - 其他接口:SPI主控(最高33 MHz)、UART(最高4 Mbps)、I2C主控(1 MHz)、I2S主控(支持多种采样率)。
    - 功耗:核心电源关断模式下功耗低于60 µA(VBATT开启)和20 µA(VBATT关闭)。

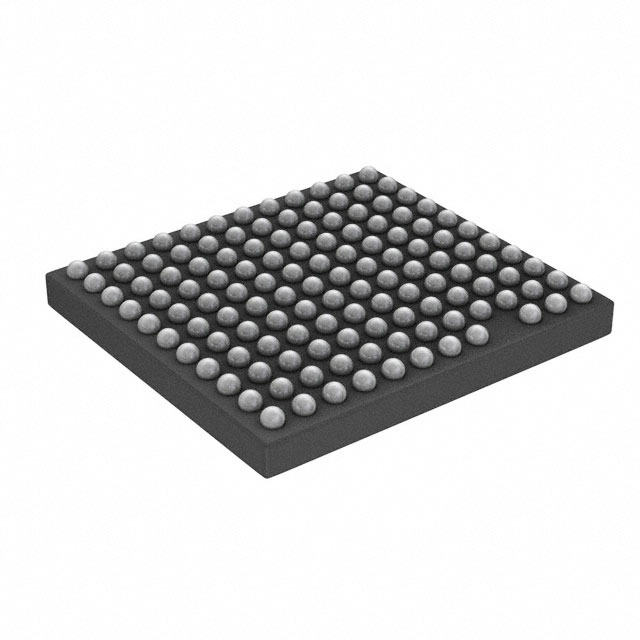

    - 封装选项:121球,10 × 10 mm,0.8 mm间距无铅球栅阵列(BGA)。
    - 时钟输入频率:支持19.2 MHz、26 MHz、38.4 MHz和52 MHz。
    - 温度范围:工业级温度范围(-40°C至+85°C)。

    产品特点和优势


    EZ-USB FX3的最大亮点在于其高度灵活的GPIF II接口,可配置的32位数据总线和多达16个控制信号,使其能够与各种类型的外部设备进行高效的数据传输。其内置的ARM926EJ-S微处理器提供了强大而快速的数据处理能力,使得该控制器在复杂的多媒体应用中表现出色。此外,低功耗和独立的电源域设计,确保了该产品在不同工作条件下的稳定性和可靠性。

    应用案例和使用建议


    EZ-USB FX3 广泛应用于数字视频摄像机、数码相机、打印机、扫描仪、视频采集卡、测试测量设备、监控摄像头、导航设备、医疗成像设备、视频IP电话、便携式媒体播放器等领域。对于开发人员而言,可以利用该产品的GPIF II Designer工具轻松配置GPIF II接口,从而实现高效的USB 3.0数据传输。

    兼容性和支持


    该产品支持多种外部设备接口,如SPI、UART、I2C和I2S等,适用于各种嵌入式系统。英飞凌提供了完整的软件和固件栈,以加速应用开发。此外,超级速度探索板可用于快速原型设计,附带多个适配板以支持FPGA、视频和概念验证等开发需求。

    常见问题与解决方案


    - 问题1:设备无法识别USB 3.2 Gen 1连接。
    - 解决方案:检查设备驱动程序是否已正确安装,并确保电脑端口支持USB 3.2 Gen 1标准。

    - 问题2:SPI通信错误。
    - 解决方案:确认SPI时序设置是否正确,调整SPI时钟频率以匹配外部设备的要求。
    - 问题3:设备突然重启。
    - 解决方案:检查电源供应是否稳定,必要时更换电源适配器。

    总结和推荐


    综上所述,EZ-USB FX3凭借其强大的处理能力和高度灵活的接口设计,在众多USB控制器中脱颖而出。其出色的性能、广泛的适用性和良好的兼容性使其成为开发高速数据传输应用的理想选择。我们强烈推荐该产品给需要高带宽数据处理能力和多功能接口的用户。
    以上是对EZ-USB FX3产品的详细介绍,涵盖了其技术参数、特点、应用案例、兼容性支持、常见问题及解决方案等内容。希望这些信息能帮助您更好地理解和应用该产品。

CYUSB3014-FBXIT参数

参数
总RAM位数 512K x 8
LAB/CLB数量 -
逻辑元件数量 -
最大工作供电电压 1.25V
最小工作供电电压 1.15V
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

CYUSB3014-FBXIT厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CYUSB3014-FBXIT数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 现场可编程门阵列(FPGA) CYPRESS SEMICONDUCTOR CYUSB3014-FBXIT CYUSB3014-FBXIT数据手册

CYUSB3014-FBXIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
