PRS12R-2125K-103B1

厂牌: BOURNS
产品描述: 10KΩ ±20% 50mW 线性 通孔安装 16.7mm*11mm*20.2mm
供应商型号: 3758682
供应商: 海外现货
标准整包数: 1

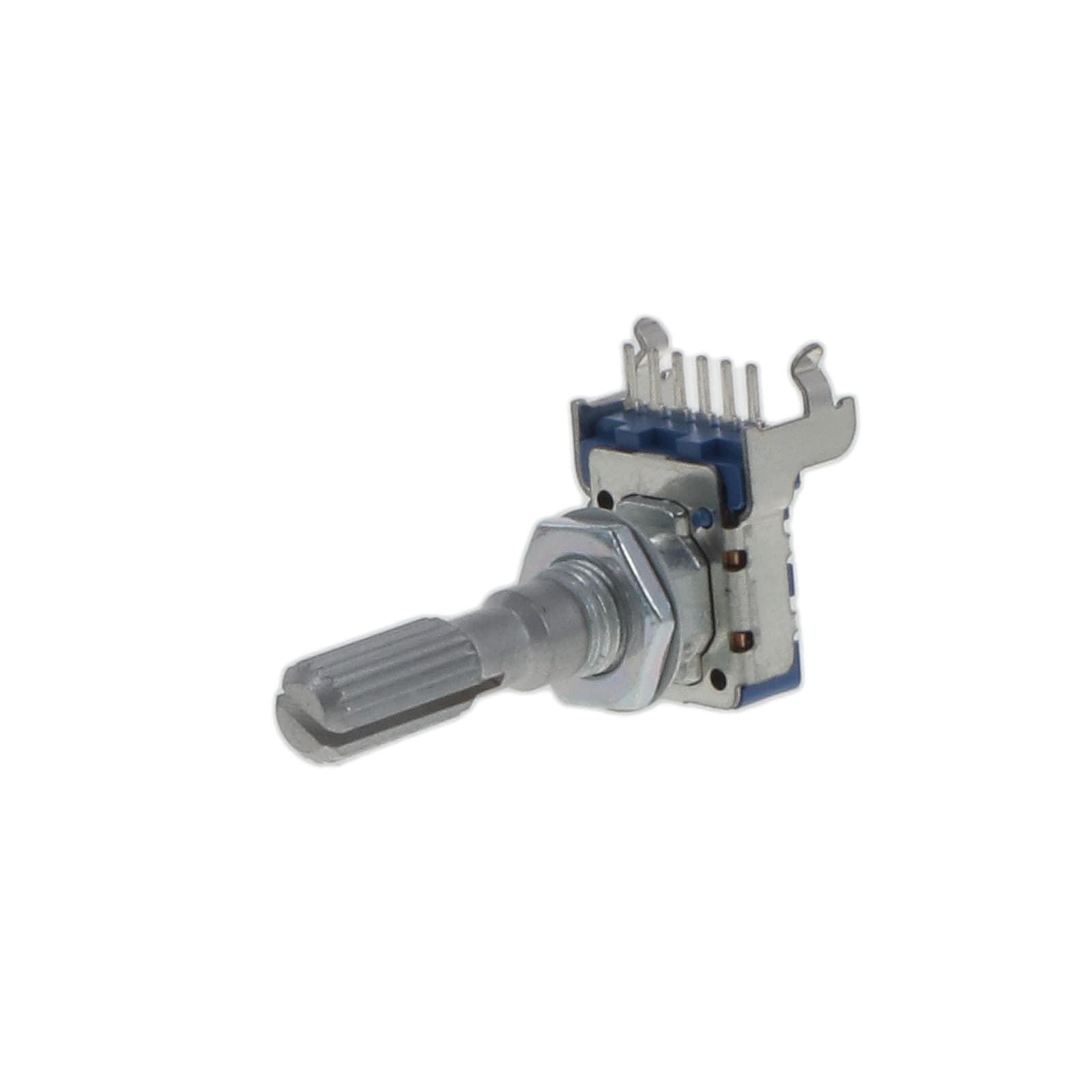

BOURNS 电位器及其他可变电阻器 PRS12R-2125K-103B1

PRS12R-2125K-103B1概述

    PRS12R - 12 mm Rotary Metal Shaft Dual-Potentiometer

    1. 产品简介


    PRS12R是一款双电位器,配备了金属旋钮轴,适用于各种垂直和水平安装方式。它提供音频和线性两种阻值斜率选择,并且通过PC引脚进行板上安装。该产品符合RoHS标准,使其成为市场上备受推崇的选择之一。

    2. 技术参数


    - 基本特性:
    - 各种金属旋钮选项
    - 水平和垂直安装方式
    - 双电位器
    - 音频和线性斜率
    - PC引脚布局用于板上安装
    - 符合RoHS标准
    - 电气特性:
    - 标准阻值:5 kΩ至500 kΩ
    - 标准阻值容差:
    - R < 250 kΩ ±20%
    - R ≥ 250 kΩ ±30%
    - 剩余电阻:0.6% ma
    - 绝缘电阻:100兆欧姆(最小值,250V DC)
    - 耐电压:海平面300V AC(最小值)
    - 功率等级:0.05 W
    - 最大操作电压:50 V AC / 10 V DC
    - 滑动噪声:最大100 mV
    - 环境特性:
    - 工作温度:-10°C 至 +70°C
    - 存储温度:-40°C 至 +70°C
    - 焊接条件:
    - 波峰焊接:260°C,持续5秒
    - 手动焊接:350°C,持续3秒
    - 机械特性:
    - 机械角度:300° ± 5°
    - 转矩:
    - 开始和运行:10-150 gf-cm
    - 锁止:20-200 gf-cm
    - 安装:最大12 kgf-cm
    - 阻力:最小3.5 kgf-cm
    - 旋转寿命:最少10,000次循环
    - 配件:带有一个平垫圈和一个六角螺母(适用于带螺纹套管版本)

    3. 产品特点和优势


    PRS12R的最大特点是其金属旋钮轴的多种选项,包括平头、压花和槽口,以满足不同应用场景的需求。此外,其支持音频和线性斜率,为设计者提供了灵活性。其高精度和可靠性使其适用于音频设备、医疗设备及工业控制等领域。

    4. 应用案例和使用建议


    PRS12R广泛应用于音频设备、医疗器械和工业控制系统。例如,在音频设备中,它可以作为音量调节器;在工业控制系统中,可以作为信号调节器。建议用户根据具体的应用需求选择合适的斜率和阻值,以达到最佳效果。此外,为了确保长期稳定运行,建议定期检查并维护安装和焊接条件。

    5. 兼容性和支持


    PRS12R与其他电子元器件具有良好的兼容性,适用于各种常见的电路板设计。Bourns公司提供了详尽的技术文档和支持,包括使用说明、样品请求和技术咨询等服务。用户可以通过电话和电子邮件联系全球各地的客服部门获取支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 剩余电阻过高 | 检查焊接质量,确保焊接温度和时间符合要求。 |
    | 功率等级不足 | 选择更高功率等级的PRS12R型号。 |
    | 环境适应性差 | 在恶劣环境下使用时,采取适当的防护措施,如增加防水保护。 |

    7. 总结和推荐


    PRS12R凭借其多样的安装方式、可靠的电气特性以及优良的机械特性,成为市场上一款非常受欢迎的产品。它特别适用于音频设备和工业控制领域。强烈推荐在这些应用场合中使用PRS12R,因为它能够显著提升系统的可靠性和用户体验。

PRS12R-2125K-103B1参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 50mW
温度系数 -
锥度 线性
额定电压 -
长*宽*高 16.7mm*11mm*20.2mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PRS12R-2125K-103B1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PRS12R-2125K-103B1数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PRS12R-2125K-103B1 PRS12R-2125K-103B1数据手册

PRS12R-2125K-103B1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.3037
10+ ¥ 13.1848
100+ ¥ 12.9493
500+ ¥ 12.7139
1000+ ¥ 12.7139
2000+ ¥ 12.7139
4000+ ¥ 12.7139
库存: 979
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.3
