3006Y-1-104

厂牌: BOURNS
产品描述: 100KΩ ±10% 750mW ±100ppm/℃ 线性 通孔安装 6.35mm(高度)
供应商型号: CEI-3006Y-1-104
供应商: 海外现货
标准整包数: 1

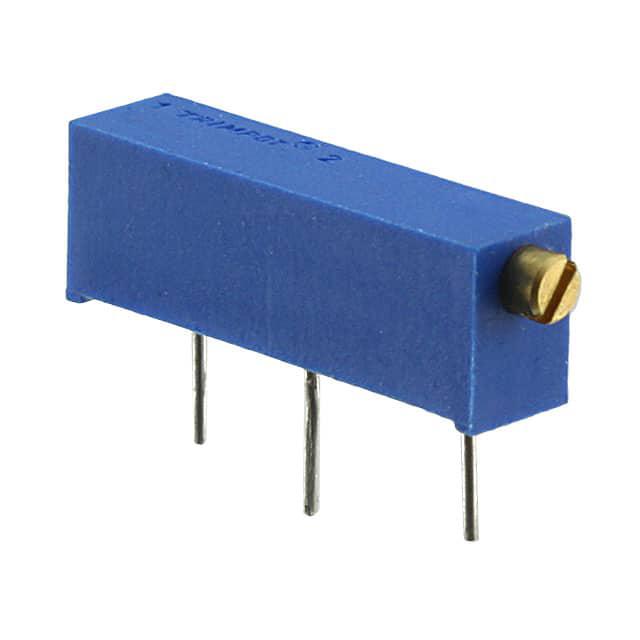

BOURNS 电位器及其他可变电阻器 3006Y-1-104

3006Y-1-104概述

    Bourns 3006 Trimpot® Trimming Potentiometer

    1. 产品简介


    Bourns 3006 Trimpot® Trimming Potentiometer 是一种矩形/多圈/陶磁电阻/工业密封型微调电位器。它适用于广泛的电路设计和制造场合,能够提供精准的电压和电阻调整。这款产品因其低板高(仅1/4英寸)和可选面板安装功能而受到广泛青睐。此外,透明外壳版本可供选择,使得在无需外部接线和仪表的情况下即可直接视觉设置(仅限"P"款式)。为了满足环保需求,该型号还提供了符合RoHS标准的版本。

    2. 技术参数


    | 参数类别 | 具体指标 |

    | 电阻范围 | 10 Ω 至 5 MΩ (见标准电阻表) |
    | 电阻容差 | ±10% 标准值 (紧公差可定制) |
    | 绝对最小电阻 | ≥1.0% 或 2 Ω(较大者为准) |
    | 接触电阻变动 | ≤1.0% 或 1 Ω(较大者为准) |
    | 电压调整率 | ±0.01% |
    | 电阻调整率 | ±0.05% |
    | 绝缘电阻 | ≥1,000 MΩ (500 VDC) |
    | 介电强度 | 海平面:1,000 Vac
    80,000 英尺:250 Vac |
    | 温度系数 | ±100 ppm/℃ |
    | 调节角度 | 15 圈标称值 |
    | 功率额定值 | 70°C:0.75 W
    125°C:0 W |
    | 温度范围 | -55°C 至 +125°C |
    | 湿度测试 | MIL-STD-202 方法 103
    96 小时 |
    | 振动测试 | 20 G
    冲击测试:50 G |
    | 负载寿命 | 1,000 小时 @ 0.75 W, 70°C |
    | 机械寿命 | 200 次循环 |
    | 扭矩 | 最大 5.0 盎司·英寸 |
    | 终端类型 | 焊接针脚 |

    3. 产品特点和优势


    - 低板高:由于高度仅为1/4英寸,非常适合空间受限的设计场合。
    - 面板安装选项:增强了安装灵活性,方便嵌入式设计。
    - 透明外壳:无须接线及仪器即可视觉设定电阻值,简化调试过程。
    - 环保RoHS认证:适合需要满足环保要求的应用场合。
    - 多种阻值和选项:包括多种标准和修改后的配置,适用性强。

    4. 应用案例和使用建议


    - 应用场景:适用于通信设备、医疗设备、航空电子设备及各种工业控制设备等。这些设备通常需要精密调整电压和电阻值以确保稳定运行。
    - 使用建议:对于需要频繁调整的应用,可以选择具有更高机械寿命的产品。另外,在极端环境下使用时,建议考虑环境测试报告以确保长期稳定性。

    5. 兼容性和支持


    - 兼容性:Bourns 3006 Trimpot® Trimming Potentiometer 支持广泛的电气特性,并且与多种电子设备和组件兼容。
    - 支持和维护:Bourns 提供全面的技术文档和支持服务,帮助用户了解产品的最佳使用方法并解决潜在问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值变化过大 | 检查连接线和焊接点是否可靠,确认电源输入正常。 |
    | 调整旋钮无法正常操作 | 检查是否超出了规定的调整范围,确认结构是否有损坏。 |
    | 无法通过视觉识别阻值 | 确认所选型号为透明外壳版本,确认外壳是否损坏。 |

    7. 总结和推荐


    Bourns 3006 Trimpot® Trimming Potentiometer 在精密调整应用中表现出色,特别适合需要紧凑安装和多种阻值选项的应用场合。其透明外壳、低板高和面板安装选项显著提升了其实用性和市场竞争力。建议在需要频繁调整或在极端环境中使用的设备中采用该产品,以确保最佳性能和长期可靠性。

3006Y-1-104参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3006Y-1-104厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3006Y-1-104数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3006Y-1-104 3006Y-1-104数据手册

3006Y-1-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.249 ¥ 19.0041
500+ $ 2.106 ¥ 17.7957
1000+ $ 1.794 ¥ 15.1593
库存: 36
起订量: 132 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
