026TB32R101B1B1

厂牌: CTS
产品描述: 100Ω ±20% 5W 线性 500V 面板安装 46.8mm*11.9mm*31.71mm
供应商型号: CT3020-ND
供应商: Digi-Key
标准整包数: 1

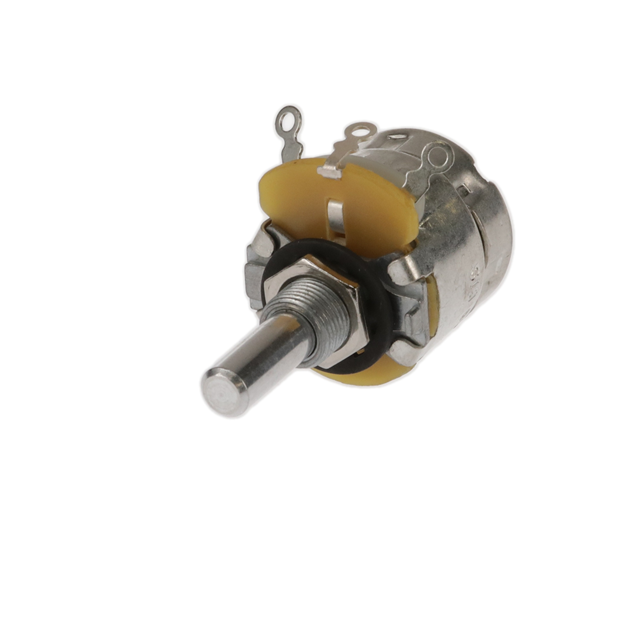

CTS 电位器及其他可变电阻器 026TB32R101B1B1

026TB32R101B1B1概述

    电子元器件技术手册:旋转电位器

    1. 产品简介


    本产品为一款工业级24毫米直径的5瓦金属线绕电阻旋转电位器,具有防尘构造、出色的温度和环境变化稳定性,可提供各种类型的旋钮安装方式(如端子螺栓或扭转触点)及配套电源开关选项(如推拉开关和旋转开关)。适用于多种工业控制和自动化设备,提供广泛的阻值选择和优良的电气特性。

    2. 技术参数


    - 阻值范围:
    - 线性:1欧姆至25千欧姆
    - 音频:20欧姆至10千欧姆
    - 阻值容差:
    - ±20%,±10%,±5%
    - 额定功率:5瓦
    - 击穿电压:1000伏交流电持续1分钟
    - 最大工作电压:500伏直流电
    - 绝缘电阻:100兆欧姆(最小值)@250伏直流电
    - 线性度(仅限线性曲线):
    - 标准:±3%
    - 特殊:±2%
    - 开关类型:
    - 旋转开关:单极单掷(SPST),双极单掷(DPST),单极双掷(SPDT)
    - 推拉开关:单极单掷(SPST)(推-开,拉-关)
    - 旋转角度:
    - 机械角度:300°
    - 实用角度(无开关):280°
    - 实用角度(带开关):240°
    - 扭矩:0.5到6英寸-盎司(54至432克力-厘米)
    - 旋转寿命:
    - 标准:10,000次
    - 特殊:50,000次,100,000次
    - 焊接热电阻:最高350°C,持续3秒

    3. 产品特点和优势


    - 防尘结构:提供优越的环境防护能力,确保在恶劣环境下仍能正常工作。
    - 温度和环境稳定性:优秀的阻值稳定性能,在不同温度和环境中表现出色。
    - 高功率等级:能够承受5瓦的功率输出,适用于高负载应用场景。
    - 丰富的安装选项:提供多种安装方式,便于在不同设备上进行灵活安装。
    - ROHS认证:符合RoHS标准,环保无污染。
    - 精密线性度:可提供特殊2%线性度的精度。

    4. 应用案例和使用建议


    本旋转电位器广泛应用于工业自动化控制系统、仪器仪表及消费电子产品。例如,在机床控制系统中用于调整电机转速;在家用电器中作为音量调节旋钮。根据使用场景的不同,我们建议选择合适的阻值范围和开关类型,以达到最佳效果。对于高精度要求的应用场合,可考虑选择特殊线性度的型号。

    5. 兼容性和支持


    - 兼容性:本产品支持多种安装方式(如端子螺栓或扭转触点),方便与其他设备连接。
    - 技术支持:厂商提供详细的技术文档、样品支持和定制化服务,确保客户能快速掌握产品特性和应用方法。

    6. 常见问题与解决方案


    - Q: 旋转电位器出现不稳定现象?
    - A: 检查安装方式是否正确,确保设备固定牢固。此外,检查阻值范围是否匹配使用需求。
    - Q: 使用过程中发热严重?
    - A: 确保设备工作在规定的电压和电流范围内,避免超负荷运行。若发热问题依旧存在,请联系厂商寻求技术支持。
    - Q: 旋转电位器无法旋转?
    - A: 检查机械部件是否卡滞,确保没有异物阻碍。必要时可尝试清理并重新安装。

    7. 总结和推荐


    本款旋转电位器以其卓越的性能和广泛应用能力脱颖而出,是众多应用场景的理想选择。凭借其出色的温度和环境适应性、高功率等级以及丰富的安装选项,它在工业自动化、仪器仪表及消费电子产品领域展现出巨大的市场潜力。强烈推荐在需要高精度和稳定性的应用场景中使用本产品。

026TB32R101B1B1参数

参数
电阻值 100Ω
精度 ±20%
额定功率 5W
温度系数 -
额定电压 500V
锥度 线性
长*宽*高 46.8mm*11.9mm*31.71mm
安装方式 面板安装
零件状态 在售
包装方式 散装

026TB32R101B1B1厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

026TB32R101B1B1数据手册

厂牌 PDF简要描述 下载
CTS 电位器及其他可变电阻器 CTS 026TB32R101B1B1 026TB32R101B1B1数据手册

026TB32R101B1B1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.1496 ¥ 60.4141
10+ $ 5.7876 ¥ 48.435
25+ $ 5.3968 ¥ 45.1642
50+ $ 5.1172 ¥ 42.8247
100+ $ 4.8515 ¥ 40.601
250+ $ 4.5199 ¥ 37.8261
500+ $ 4.3111 ¥ 36.0781
库存: 865
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.41
直接购买
加入购物车
