3059Y-1-201LF

厂牌: BOURNS
产品描述: 200Ω ±10% 1W ±100ppm/℃ 底座安装 8mm(高度)
供应商型号: 3059Y-201LF-ND
供应商: Digi-Key
标准整包数: 1

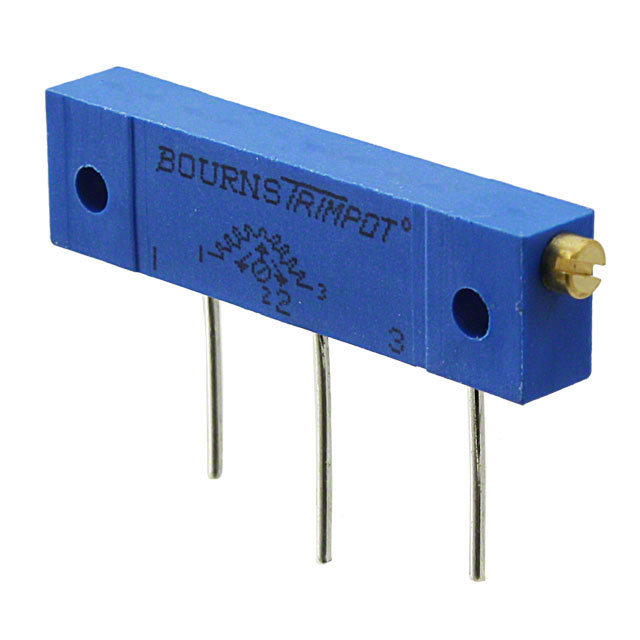

BOURNS 电位器及其他可变电阻器 3059Y-1-201LF

3059Y-1-201LF概述


    产品简介


    3059系列的Trimpot® Trimming Potentiometer是一款用于精密调节电阻值的电位器,具有矩形/多圈设计。这种电位器主要用于工业应用,可以通过面板安装,并且符合MIL-PRF-22097标准。此外,该系列还提供RoHS合规版本,适用于广泛的电子产品中,如通信设备、测试仪器和各种消费电子产品。

    技术参数


    - 标准阻值范围: 0.1 Ω 至 2 兆欧(见标准阻值表)
    - 阻值容差: ±10%
    - 绝对最小阻值: 1% 或 2 欧姆,以较大者为准
    - 接触电阻变化: 1.0% 或 1 欧姆,以较大者为准
    - 调整精度: 电压 ±0.01%,电阻 ±0.05%,分辨率无限
    - 绝缘电阻: 500 VDC 下最小为 1,000 兆欧
    - 耐压强度: 海平面 900 VAC,70,000 英尺 350 VAC
    - 有效行程: 约 22 转
    - 功率等级: 在 70°C 下 1.0 瓦,在 150°C 下 0 瓦
    - 温度范围: -55°C 至 +150°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C Fluorinert(仅限针式)
    - 环境特性:
    - 湿度: MIL-STD-202 方法 106
    - 振动: 20 G (1% ΔTR; 1% ΔVR)
    - 冲击: 50 G (1% ΔTR; 1% ΔVR)
    - 寿命: 1,000 小时负载寿命(1.0 瓦,70°C)和 200 周旋转寿命
    - 物理特性:
    - 扭矩: 最大 5.0 盎司-英寸
    - 终端: 可焊电路针脚
    - 引线: 柔性引线(7 根 30 AWG)
    - 重量: 约 0.1 盎司

    产品特点和优势


    1. 高可靠性: 该电位器的设计使其能够承受极端环境条件,适合工业级应用。
    2. 精确调整: 高精度的调整能力确保了电阻值的稳定性和一致性。
    3. 多种阻值选择: 提供广泛的标准阻值范围,满足不同应用需求。
    4. 环保材料: RoHS合规版本采用环保材料,符合严格的环保要求。
    5. 多功能性: 支持面板安装,灵活性强,适应多种安装需求。

    应用案例和使用建议


    - 工业控制: 用于各种工业控制系统中,例如自动化生产线的调节。
    - 测试设备: 在电子测试设备中进行精细调节。
    - 消费电子: 在家用电器、音响设备等消费电子产品中作为微调电阻。
    使用建议:
    1. 在使用过程中应注意温度和湿度的影响,以避免因环境因素导致的精度下降。
    2. 定期检查并维护以确保其长期稳定性和准确性。

    兼容性和支持


    该产品支持标准的焊接工艺,并可与其他标准元件和设备无缝集成。制造商提供全面的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题: 阻值精度不足
    - 解决方案: 检查是否遵循正确的安装指南,并确认使用合适的焊接工艺。

    - 问题: 环境温度对阻值影响较大
    - 解决方案: 使用高温度系数低的产品,或者采取散热措施以减小温度影响。

    总结和推荐


    3059系列的Trimpot® Trimming Potentiometer凭借其高精度、稳定性和广泛的应用范围,在工业控制、测试设备及消费电子等领域具有显著的优势。尽管初始成本较高,但其优异的性能和长寿命使其成为高性能电子系统的理想选择。强烈推荐使用该系列产品。

3059Y-1-201LF参数

参数
电阻值 200Ω
精度 ±10%
额定功率 1W
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 8mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 管装

3059Y-1-201LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3059Y-1-201LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3059Y-1-201LF 3059Y-1-201LF数据手册

3059Y-1-201LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.6616 ¥ 80.8555
20+ $ 7.7038 ¥ 64.4712
40+ $ 7.3052 ¥ 61.1356
60+ $ 7.081 ¥ 59.2593
100+ $ 6.8078 ¥ 56.9731
260+ $ 6.3232 ¥ 52.9169
500+ $ 6.0107 ¥ 50.3017
1000+ $ 5.6957 ¥ 47.6659
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 80.85
直接购买
