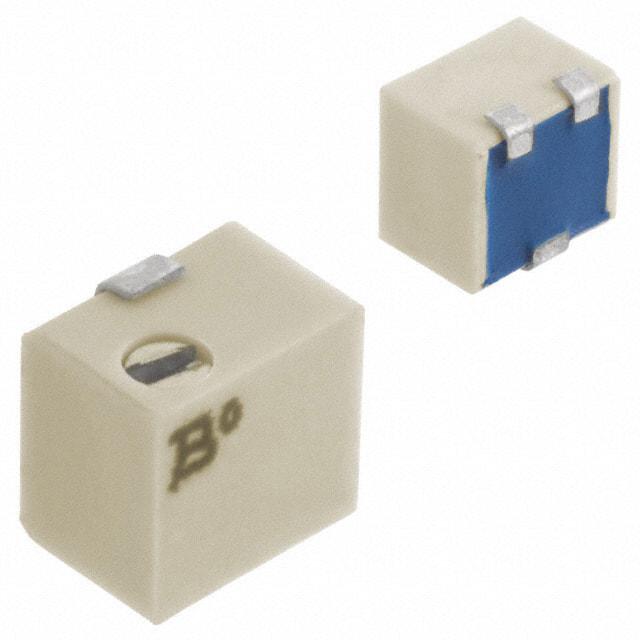

3214J-1-103E

厂牌: BOURNS
产品描述: 10KΩ ±10% 250mW ±100ppm/℃ 线性 300V 贴片安装 3.71mm(高度)
供应商型号: 1612569
供应商: 海外现货
标准整包数: 1

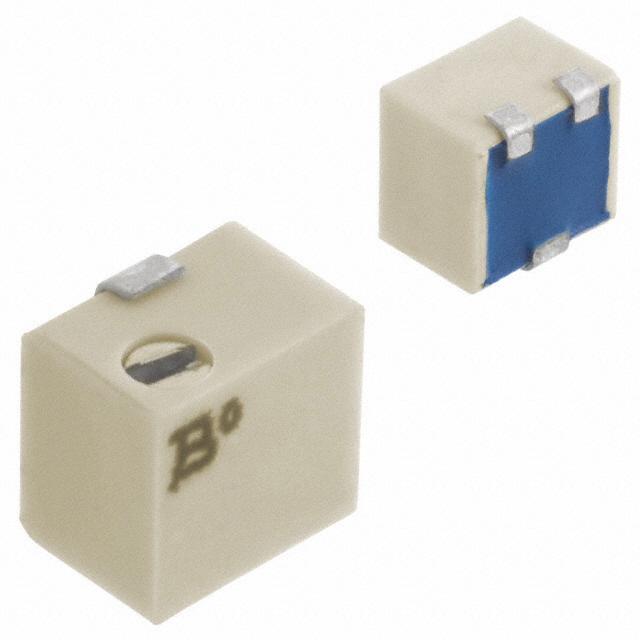

BOURNS 电位器及其他可变电阻器 3214J-1-103E

3214J-1-103E概述

    3214W Top Adjust Trimpot® Trimming Potentiometer



    产品简介



    3214W Top Adjust 是一款由 Bourns 生产的 5 转调节电位器(Trimming Potentiometer)。这款电位器具有方形表面贴装设计,支持多圈调整,并且是密封型的陶瓷电位器。它的主要应用领域包括工业控制、电路调节和高精度要求的应用场合。


    技术参数



    - 电阻范围: 10 欧姆至 2 兆欧姆
    - 电阻容差: ±10%
    - 绝对最小电阻: 1% 或 2.0 欧姆(取较大者)
    - 接触电阻变化: ≤3% 或 3 欧姆
    - 分辨率: 基本上是无限的
    - 绝缘电阻: ≥100 兆欧(500 VDC)
    - 击穿电压: 海平面时为 600 VAC(1 分钟)
    - 调整角度: 5 圈
    - 额定功率: 0.25 瓦(在 85°C 下),150°C 下为零
    - 温度范围: -65°C 至 +150°C
    - 温度系数: ±100 ppm/°C
    - 振动: 20 G(±1%)
    - 冲击: 100 G(±1%)
    - 负载寿命: 85°C 额定功率下 1000 小时
    - 旋转循环: 200 次(±3%)
    - 热冲击: 5 次(±2%)


    产品特点和优势



    - 表面贴装设计: 可实现自动贴装,方便生产和自动化装配。
    - 陶瓷材质: 高精度和稳定性,适合工业应用。
    - 密封处理: 抗湿和抗化学清洗,适用于恶劣环境。
    - 低扭矩设计: 便于手动或工具调整。
    - 环保材料: 符合RoHS标准,无卤素。


    应用案例和使用建议



    该电位器广泛应用于需要高精度和稳定性的场合,如精密测量仪器、工业控制系统等。使用时应注意以下几点:
    - 选择合适的电阻值: 依据具体应用需求,选择相应的电阻值以达到最佳效果。
    - 合理布线: 在电路板上进行合理的布局和走线,以减少外部干扰。
    - 定期检查: 定期检查设备运行状态,确保电位器处于正常工作状态。


    兼容性和支持



    3214W Top Adjust Trimpot® 与现有的 PCB 设计兼容良好,可用于多种 SMD 标准的焊接过程。Bourns 公司提供详尽的技术支持,包括产品选型指南和故障排查帮助。


    常见问题与解决方案



    - 问题: 电位器接触电阻不稳定。
    - 解决方案: 检查电路板上的焊接质量,确保电位器安装牢固。
    - 问题: 电位器无法调整到所需的阻值。
    - 解决方案: 确认所选电阻值与实际要求相符,尝试重新调整。
    - 问题: 电位器表面损坏。
    - 解决方案: 检查是否在操作过程中出现不当处理,更换新的电位器。


    总结和推荐



    综上所述,3214W Top Adjust Trimpot® 是一款高性能、高可靠性的电位器,尤其适用于工业级应用。其优良的密封性、耐久性和广泛的电阻范围使其在市场上具有显著的竞争优势。对于需要高精度和高稳定性的应用场合,强烈推荐使用此款电位器。

3214J-1-103E参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 3.71mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3214J-1-103E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3214J-1-103E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3214J-1-103E 3214J-1-103E数据手册

3214J-1-103E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.4274
10+ ¥ 12.5087
50+ ¥ 11.6748
100+ ¥ 11.6748
200+ ¥ 11.4663
500+ ¥ 11.2578
2500+ ¥ 11.2578
5000+ ¥ 11.2578
库存: 1107
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.42
