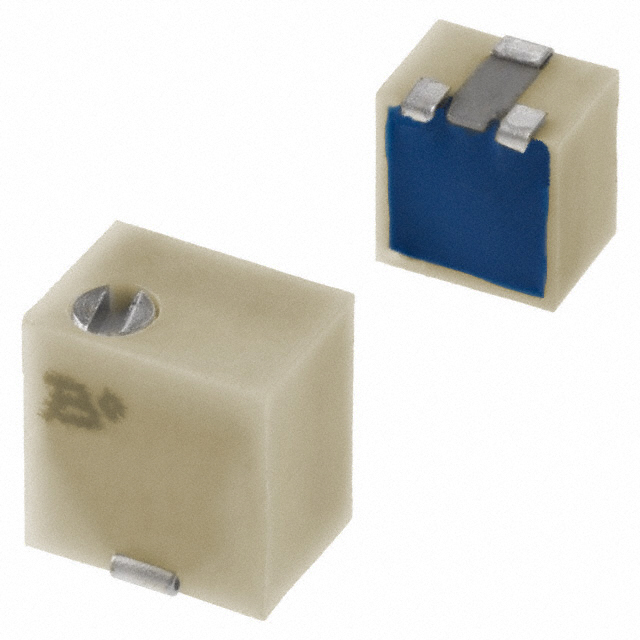

3214W-1-103E

厂牌: BOURNS
产品描述: 10KΩ ±10% 250mW ±100ppm/℃ 线性 300V SMD 贴片安装 5.3mm(高度)
供应商型号: 26M-3214W-1-103E
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3214W-1-103E

3214W-1-103E概述

    3214W Top Adjust 5-Turn Trimpot® Trimming Potentiometer

    1. 产品简介


    3214W Top Adjust是一款高性能5转微调电位器,适用于表面贴装应用。它采用陶瓷材料制成,具有工业级密封特性,能够在苛刻环境下保持稳定性能。该产品广泛应用于通信、工业控制、医疗设备及消费电子产品等领域。

    2. 技术参数


    - 标准阻值范围: 10欧姆至2兆欧姆
    - 阻值公差: ±10%
    - 绝对最小阻值: 1% 或 2.0欧姆(以较高者为准)
    - 接触电阻变化: 3% 或 3欧姆最大
    - 分辨率: 实际上是无限的
    - 绝缘电阻: 500 VDC时,最小为100兆欧
    - 耐电压强度: 海拔海平面时,交流600VAC(1分钟)
    - 调整角度: 5转(标称)

    3. 产品特点和优势


    - 表面贴装设计: 4mm²方形陶瓷材料,符合EIA/EIAJ/IPC/VECI SMD标准。
    - 绿色环保: 符合RoHS标准,并且是无卤素产品。
    - 防护特性: 密封处理,能够承受电路板清洗过程。
    - 可焊性好: 符合MIL-STD-202方法208标准。
    - 兼容性: 可用于多种表面贴装工艺,如回流焊接和波峰焊接。

    4. 应用案例和使用建议


    - 应用案例: 3214W Top Adjust在通信基站、工业自动化控制系统和医疗器械中的电源管理模块中有着广泛应用。这些应用要求设备具备高精度、高可靠性及良好的环境适应性。
    - 使用建议: 在使用过程中,建议进行周期性的电气特性检测,确保其始终处于最佳工作状态。同时,在复杂环境中使用时,应考虑加装防护措施,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 3214W Top Adjust与多种表面贴装工艺兼容,适合在标准印刷电路板(PCB)上进行贴装。
    - 支持和服务: 供应商提供全面的技术支持和售后服务,包括产品选型指导、故障排查和维修服务。

    6. 常见问题与解决方案


    - 问题1: 阻值不稳定。
    - 解决方案: 检查焊接质量,确保电位器与电路板连接良好。如果仍然存在问题,建议更换新的电位器。
    - 问题2: 调整过程中感觉有卡顿。
    - 解决方案: 检查是否有异物阻碍,清理后再次尝试调整。如果问题依旧存在,可能需要进一步检查电位器内部是否有损坏。
    - 问题3: 电位器表面出现腐蚀。
    - 解决方案: 确保环境湿度适宜,避免长期暴露在潮湿环境中。必要时可以使用防潮剂保护。

    7. 总结和推荐


    3214W Top Adjust 5-Turn Trimpot®是一款高品质的微调电位器,具有优异的电气特性和环境适应能力。无论是从制造工艺还是实际应用效果来看,该产品都表现出了极高的可靠性和稳定性。推荐在各类高精度、高可靠性的应用场景中使用此产品,尤其是在对环境条件有较高要求的场合下。

3214W-1-103E参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 5.3mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3214W-1-103E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3214W-1-103E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3214W-1-103E 3214W-1-103E数据手册

3214W-1-103E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.802
10+ ¥ 8.2005
100+ ¥ 7.9823
500+ ¥ 7.6759
1000+ ¥ 7.3922
库存: 29
起订量: 1 增量: 250
交货地:
最小起订量为:1
合计: ¥ 8.8
