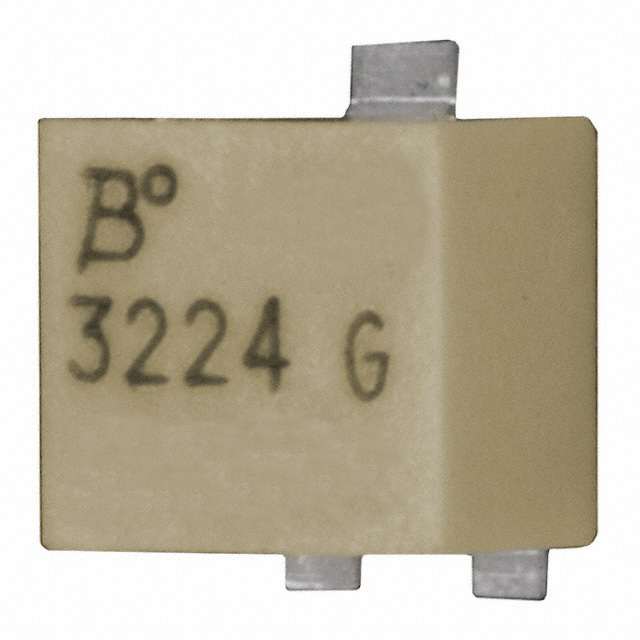

3224G-1-503E

厂牌: BOURNS
产品描述: 50KΩ ±10% 250mW ±100ppm/℃ 贴片安装 3.9mm(高度)
供应商型号: 3224G-1-503E
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3224G-1-503E

3224G-1-503E概述


    产品简介


    本篇文档介绍的是Bourns公司的3224系列4毫米表面贴装多圈电位计(Surface Mount Trimpot®)。这种电位计是采用陶瓷材料制成,专为工业应用设计,具有密封结构以提高可靠性。主要应用于电路板组装、设备调校等领域,能够满足高精度调校需求。其紧凑的设计使其非常适合于空间有限的应用场合。

    技术参数


    电气特性
    - 标准电阻范围:10欧姆到2兆欧姆
    - 电阻容差:±10%
    - 最小绝对电阻:1%或2.0欧姆(两者取较大值)
    - 接触电阻变化:1%或最大3欧姆
    - 分辨率:基本上无限
    - 绝缘电阻:500伏直流下最小100兆欧
    - 介电强度:海拔海平面处,交流电压为600V(持续1分钟)
    环境特性
    - 功率等级:在85°C时为0.25瓦特,在150°C时为0瓦特
    - 温度范围:-65°C至+150°C
    - 温度系数:±100ppm/°C
    - 密封测试:在85°C下的氟利昂环境下进行60秒测试
    - 振动:20G条件下TRS±1%,VRS±1%
    - 冲击:100G条件下TRS±1%,VRS±1%
    物理特性
    - 机械止动点:阻尼器闲置
    - 扭矩:最大180g-cm
    - 重量:约0.01盎司
    - 标记:制造商代码、电阻代码和日期代码
    - 可焊性:符合MIL-STD-202方法208
    - 燃烧性能:符合UL94V0标准
    - 推力强度:不同类型不同,具体见表格
    - 调整工具:H-91

    产品特点和优势


    - 表面贴装设计:4毫米方形设计,符合EIA/EIAJ/IPC/VECI标准
    - 低CRV:1%
    - 无卤素材料:遵循行业标准,保证环保
    - 可适应焊接工艺:经过专门处理,适用于回流焊和波峰焊工艺
    - 易于操作和维护:具有顶部和侧面调整选项,方便安装和维护

    应用案例和使用建议


    应用场景
    该电位计广泛应用于需要精确调校电阻值的电路中,如工业自动化控制系统、传感器校准、仪器仪表调校等。由于其优异的抗震和防潮性能,特别适合在恶劣环境下的应用。
    使用建议
    - 在使用前确保电位计已经正确焊接并牢固固定在电路板上
    - 调整电位计时应避免过度用力,以免损坏调整工具或电位计本身
    - 定期检查电位计的运行状态,特别是在恶劣环境下长期使用后

    兼容性和支持


    兼容性
    3224系列电位计适用于多种电路板和设备,能够与主流的表面贴装技术(SMT)兼容。建议根据具体应用场景选择合适的型号和配置。
    支持和维护
    Bourns公司提供了详细的技术支持和售后服务,用户可以通过官方网站或客服热线获取更多信息和支持。对于特殊应用需求,还可以通过官方渠道协商定制解决方案。

    常见问题与解决方案


    1. 问题:电位计在使用过程中出现阻值不稳定的现象。
    解决方案:请检查电位计是否正确安装并已牢固固定。如果仍然存在问题,可能需要检查电路板是否有其他干扰因素。

    2. 问题:电位计在高温环境下无法正常工作。
    解决方案:请确保电位计的工作温度不超过其额定值(85°C)。如果必须在更高温度环境下工作,请咨询技术支持寻求更优解决方案。

    总结和推荐


    综上所述,Bourns公司的3224系列4毫米表面贴装多圈电位计具备优良的性能和广泛的适用范围,特别适合需要精确调校和稳定性的应用场景。无论是从性能指标还是环境适应性来看,这款电位计都是同类产品中的佼佼者。强烈推荐用于需要高精度调校的工业应用中。

3224G-1-503E参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 3.9mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3224G-1-503E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3224G-1-503E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3224G-1-503E 3224G-1-503E数据手册

3224G-1-503E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.1813
300+ ¥ 8.814
500+ ¥ 8.5202
1500+ ¥ 8.3733
库存: 500
起订量: 10 增量: 500
交货地:
最小起订量为:10
合计: ¥ 91.81
