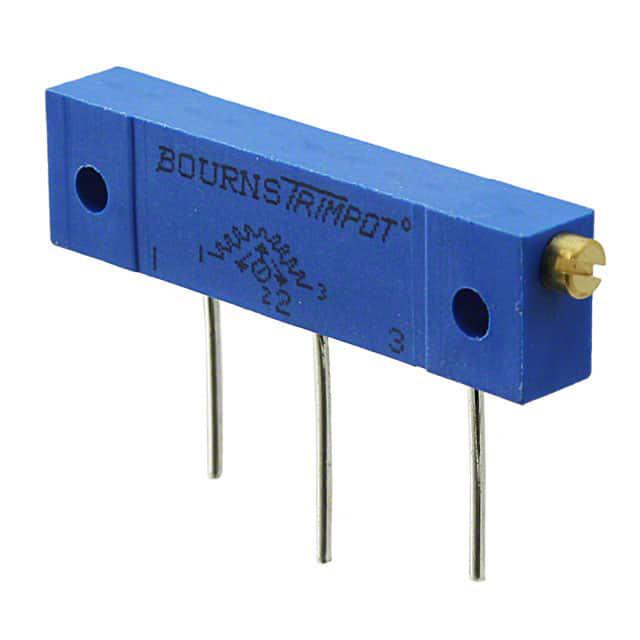

3059Y-1-100

厂牌: BOURNS
产品描述: 10Ω ±10% 1W ±100ppm/℃ 线性 底座安装 8mm(高度)
供应商型号: AMS-3059Y-1-100
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3059Y-1-100

3059Y-1-100概述


    产品简介


    3059系列Trimpot®调节电位器是一种用于精密调整的应用场合的电子元器件。它属于矩形多圈电位器类型,特别适用于工业领域的高精度要求。这种电位器具备多种选项,如面板安装、RoHS符合版本等,适合于不同应用场景。

    技术参数


    - 标准电阻范围:0.1欧姆到2兆欧姆(详见标准电阻表)
    - 电阻容差:±10%,可选更紧的容差
    - 绝对最小电阻:1%或2欧姆最大值(以较大者为准)
    - 接触电阻变化:1.0%或1欧姆最大值(以较大者为准)
    - 调整能力:
    - 电压:±0.01%
    - 电阻:±0.05%
    - 分辨率:无限
    - 绝缘电阻:≥1,000兆欧(500VDC)
    - 介电强度:海平面900VAC,70,000英尺350VAC
    - 有效行程:约22转
    - 温度系数:±100 ppm/℃
    - 功率等级:在70°C时为1.0瓦特,150°C时为0瓦特
    - 温度范围:-55°C至+150°C
    - 密封测试:85°C氟化物(仅限针式)
    - 湿度:符合MIL-STD-202方法106(2%ΔTR,10兆欧姆IR)
    - 振动:20G(1%ΔTR;1%ΔVR)
    - 冲击:50G(1%ΔTR;1%ΔVR)
    - 负载寿命:1,000小时,在70°C时1.0瓦特(3%ΔTR;1%或1欧姆,以较大者为准)
    - 旋转寿命:200个循环(2%ΔTR;1%或1欧姆,以较大者为准)

    产品特点和优势


    - 矩形多圈设计:适用于各种精密调整需求。
    - 工业级应用:耐高温、防潮、抗振动和冲击,适用于恶劣环境。
    - 多种安装方式:提供面板安装选项,便于集成到设备中。
    - 高可靠性:具备无限分辨率和高精度,保证长期稳定性能。
    - 环保合规:RoHS合规版本,符合环保要求。
    - 多阻值选择:提供广泛的标准电阻范围,满足多样化需求。

    应用案例和使用建议


    3059系列电位器广泛应用于工业自动化、仪器仪表、医疗器械和消费电子产品等领域。具体案例包括:
    - 在工业自动化控制系统中,用于精确调节信号或电压。
    - 在医疗设备中,用于精确设置参数和控制剂量。
    - 在仪器仪表中,作为校准和调整工具。
    使用建议:
    - 在安装时,请确保环境温度和湿度在允许范围内,以保证电位器的长期稳定性。
    - 定期检查和清洁电位器,避免灰尘和杂质影响其性能。
    - 使用过程中注意不要超出额定功率和温度范围,以免损坏电位器。

    兼容性和支持


    该电位器与大多数标准电路板兼容,支持面板安装。制造商提供详细的技术支持文档,包括安装指南和维护说明,确保用户能够正确使用并获得最佳性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查连接是否松动,重新焊接或紧固接线。 |
    | 电阻变化大 | 检查工作环境条件是否超出规定范围,调整至合适的工作条件。 |
    | 精度不达标 | 确认电阻代码是否正确,检查设备是否处于正常工作状态。 |

    总结和推荐


    3059系列Trimpot®调节电位器凭借其高精度、长寿命和广泛的适用性,是一款高性能的工业级电位器。其坚固耐用的设计使其适用于严苛环境,同时支持RoHS标准,符合环保要求。综上所述,该产品在精密调整领域表现出色,是值得推荐的产品。对于需要高精度和稳定性的应用场景,3059系列电位器无疑是理想的选择。

3059Y-1-100参数

参数
电阻值 10Ω
精度 ±10%
额定功率 1W
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 8mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 管装

3059Y-1-100厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3059Y-1-100数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3059Y-1-100 3059Y-1-100数据手册

3059Y-1-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 10.008 ¥ 84.0672
100+ $ 9.9 ¥ 83.16
500+ $ 9.852 ¥ 82.7568
999+ $ 9.804 ¥ 82.3536
库存: 1
起订量: 50 增量: 1
