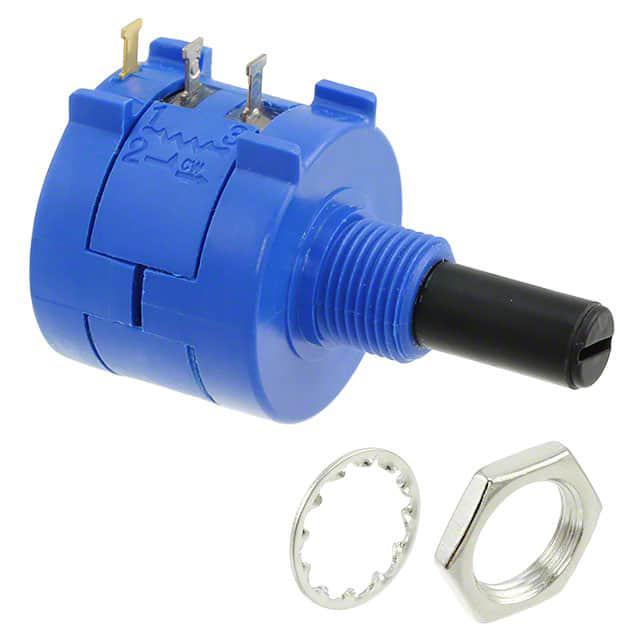

3590S-1-104L

厂牌: BOURNS
产品描述: 100KΩ ±5% 2W ±50ppm/℃ 线性 面板安装 39.22mm(长度)*26.66mm(高度)
供应商型号: 3590S-1-104L
供应商: 国内现货
标准整包数: 1

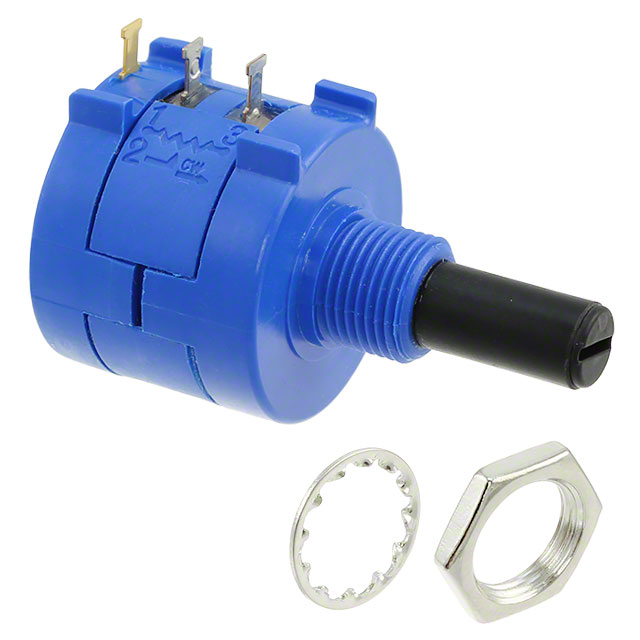

BOURNS 电位器及其他可变电阻器 3590S-1-104L

3590S-1-104L概述

    精密电位器(3590型)技术手册

    1. 产品简介


    精密电位器(型号:3590)是一种用于人机交互(HMI)应用的高精度电位器。它具有多种配置选项,支持塑料或金属轴和套管,并且可选配防旋转销(AR pin)。此款电位器采用线绕电阻设计,可选配焊接引脚或印刷电路板(PCB)引脚,提供全封闭封装以增强防护性能,符合RoHS环保标准。

    2. 技术参数


    电气特性
    - 标准电阻范围:200到100 K欧姆
    - 总电阻容差:±5%
    - 独立线路误差:±0.25%
    - 有效电气角度:360°+10°, -0°
    - 绝对最小电阻:1欧姆或最大0.1%(取较高者)
    - 噪声:100欧姆ENR最大
    - 耐电压(海平面):1,500 VAC最小
    - 功率等级(+40°C):2瓦
    - 绝缘电阻(500 VDC):1,000兆欧姆最小
    - 最大转速:200转/分钟
    - 分辨率:参见推荐型号
    环境特性
    - 工作温度范围:-40°C至+125°C
    - 存储温度范围:-55°C至+125°C
    - 存储温度范围内温度系数:±50 ppm/°C最大单位
    - 振动:15G
    - 冲击:50G
    - 湿热抗性:参见MIL-STD-202方法103条件B
    - 防水等级(密封版本):IP 65;非密封版本:IP 40
    - 湿度敏感度等级:1级
    机械特性
    - 止动强度:45 N-cm(64 oz-in)最小
    - 机械角:360°+10°, -0°
    - 启动与运行扭矩:未密封:0.85 N-cm(1.2 oz-in)最大;密封:1.41 N-cm(2.0 oz-in)最大
    - 安装力矩:塑料:55-80 N-cm(5-7 lb-in);金属:90-113 N-cm(8-10 in-lb)
    - 轴向跳动:0.13 mm(0.005 in)最大
    - 径向跳动:0.20 mm(0.008 in)最大
    - 轴向间隙:0.25 mm(0.010 in)最大
    - 重量:约19克

    3. 产品特点和优势


    - 可定制化:支持不同材质(塑料或金属)的轴和套管,适用于不同的应用需求。
    - 防旋转功能:通过添加防旋转销,提高产品的稳定性和可靠性。
    - 广泛的温度适应性:能够在极端环境下保持稳定的性能。
    - 优良的电气特性:低噪声和高精度,确保在关键应用中表现出色。
    - 兼容性强:支持多种终端类型(焊接引脚或PCB引脚),便于集成。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于精密控制系统的调节和校准。
    - 医疗设备:需要高精度和高稳定性的应用场合。
    - 消费电子:便携式设备中的手动调节装置。
    使用建议:
    - 环境选择:根据具体的应用环境选择合适的温度范围和防护等级。
    - 正确安装:遵循手册中的安装指导,确保产品能够发挥最佳性能。
    - 维护与保养:定期检查和清洁电位器,避免因灰尘和污垢影响使用寿命。

    5. 兼容性和支持


    兼容性:
    - 3590型精密电位器可以与市面上的大多数标准电路板兼容,适用于各种焊接和连接方式。
    支持:
    - 厂商提供详细的技术文档和应用指南,帮助用户快速了解并使用产品。
    - 产品提供终身技术支持,确保用户在使用过程中能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题1:电位器在高温环境下出现故障
    解决方案:检查是否超出了额定的工作温度范围,必要时增加散热措施或选择适合高温环境的型号。
    - 问题2:电位器输出信号不稳定
    解决方案:确认接线是否正确,检查是否有外部干扰源,如电磁干扰或电源波动。
    - 问题3:电位器使用一段时间后精度下降
    解决方案:定期进行清洁和维护,防止灰尘和污垢积累导致精度降低。

    7. 总结和推荐


    综上所述,3590型精密电位器是一款功能强大且性能稳定的电位器,具备广泛的适用性和良好的市场竞争力。无论是工业自动化还是消费电子领域,都能发挥出卓越的表现。我们强烈推荐这款产品用于对精度和稳定性要求较高的应用环境中。

3590S-1-104L参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 2W
温度系数 ±50ppm/℃
锥度 线性
额定电压 -
长*宽*高 39.22mm(长度)*26.66mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

3590S-1-104L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3590S-1-104L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3590S-1-104L 3590S-1-104L数据手册

3590S-1-104L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ ¥ 149.8722
13+ ¥ 146.6728
25+ ¥ 114.2081
125+ ¥ 104.6052
库存: 40
起订量: 10 增量: 0
交货地:
最小起订量为:7
合计: ¥ 1049.1
