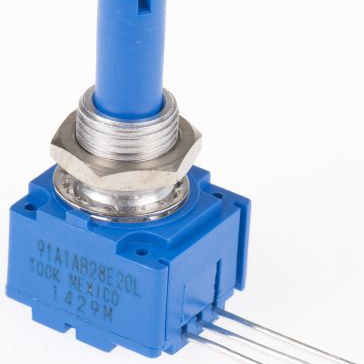

91A1A-B28-E20L

厂牌: BOURNS
产品描述: 100KΩ ±10% 1W ±1000ppm/℃ 线性 面板安装 34.93mm*15.88mm*17.46mm
供应商型号: 5225248
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 91A1A-B28-E20L

91A1A-B28-E20L概述


    产品简介


    型号91, 92, 93, 94 & 95 - 5/8" Square Single-Turn Panel Control
    这些面板控制装置是单圈旋转电位计,适用于需要高精度电阻调节的应用。它们提供多种引脚配置选项,可以在金属或塑料外壳中使用。该系列产品具有几乎无限的电气电路隔离能力,符合RoHS标准。这些电位计广泛应用于各种电子设备,包括音频设备、工业自动化设备和汽车电子系统。

    技术参数


    - 阻值范围:
    - 线性旋钮:1千欧姆至1兆欧姆(B和E型)
    - 音频旋钮:1千欧姆至1兆欧姆(D, G, S, 和T型)
    - 其他型号根据需求选择
    - 总阻值容差:
    - 线性:±10% 或 ±20%
    - 音频:±5% 或 ±10%
    - 绝缘电阻(500 VDC):
    - 最小值:1000兆欧
    - 功耗(电压受限于功率耗散或350VAC中的较小者):
    - +70°C:线性旋钮1瓦,音频旋钮0.5瓦
    - +125°C:0瓦
    - 工作温度范围:
    - 操作温度:-40°C 至 +125°C
    - 存储温度:-55°C 至 +125°C

    产品特点和优势


    - 多功能引脚配置:提供多种引脚配置选项,以适应不同的应用需求。
    - 几乎无限的电气电路隔离:确保高可靠性和信号稳定性。
    - 材料多样性:提供金属或塑料外壳选择,适用于不同环境。
    - RoHS合规:符合环保要求,有助于企业实现绿色生产目标。

    应用案例和使用建议


    - 音频设备:适用于音频调音台和均衡器等设备,确保稳定的音频信号处理。
    - 工业自动化设备:在电机控制和其他需要精密控制的场合中表现出色。
    - 汽车电子系统:适用于车辆内部的各种传感器和控制系统,提供稳定可靠的电阻调节。
    使用建议:
    - 在高温环境下使用时,注意选择合适的工作温度范围。
    - 为保证长期可靠性,在设计电路时考虑功耗限制。

    兼容性和支持


    - 兼容性:该电位计可与其他电子元件无缝集成,适用于多种电路设计。
    - 支持和服务:Bourns公司提供详尽的技术文档和支持服务,帮助客户进行产品选型和应用开发。

    常见问题与解决方案


    1. 问题:如何正确焊接电位计?
    - 解答:推荐使用Sn95/Ag5无清洁助焊剂,手焊方式操作,最高温度为399°C,持续时间不超过3秒。
    2. 问题:在高湿度环境中使用时,如何防止接触电阻变化过大?
    - 解答:选择具备更高湿度抵抗性的型号,并定期进行湿度检测,确保稳定性能。

    总结和推荐


    这款电位计凭借其多功能性、高可靠性以及广泛的应用范围,成为许多领域的理想选择。无论是音频设备还是工业自动化系统,其出色的性能和多样化的配置使其在市场上具有较强的竞争力。强烈推荐给需要高精度电阻调节的项目。
    通过上述介绍,我们能够全面了解这款型号91, 92, 93, 94 & 95 - 5/8" Square Single-Turn Panel Control的产品特性和应用范围。希望这能帮助您在实际应用中做出更加明智的选择。

91A1A-B28-E20L参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 1W
温度系数 ±1000ppm/℃
额定电压 -
锥度 线性
长*宽*高 34.93mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售

91A1A-B28-E20L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91A1A-B28-E20L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91A1A-B28-E20L 91A1A-B28-E20L数据手册

91A1A-B28-E20L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 63.3211
12+ ¥ 60.6729
23+ ¥ 58.1236
500+ ¥ 35.5731
1000+ ¥ 35.5093
库存: 171
起订量: 4 增量: 0
