3252W-1-504

厂牌: BOURNS
产品描述: 500KΩ ±10% 750mW ±100ppm/℃ 底座安装 12.7mm(高度)
供应商型号: N-3252W-1-504
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3252W-1-504

3252W-1-504概述


    产品简介

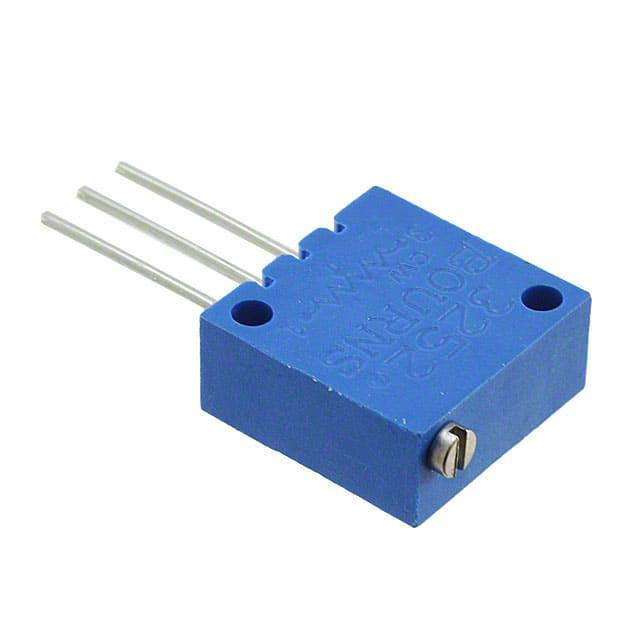

    3252 - 1/2 ˝ Square Trimpot® Trimming Potentiometer
    这款1/2英寸方形微调电位器(Trimpot®)是一种精密可调电阻器,广泛应用于各种需要微调电路的应用场合。Trimpot®具有多圈调节能力、陶瓷芯和密封设计,适用于多种不同的工业和消费电子产品中。它不仅被列为MIL-R-22097标准的一部分,还提供面板安装选项及符合RoHS标准的版本。

    技术参数


    电气特性:
    - 标准阻值范围:10到2兆欧姆
    - 阻值容差:±10%(更紧的容差可用)
    - 最小有效阻值:1%或2欧姆(取较大者)
    - 接触电阻变化:1%或2欧姆(取较大者)
    - 电压精度:±0.01%
    - 阻值精度:±0.05%
    - 绝缘电阻:最小500 VDC,1,000兆欧姆
    - 介电强度:海平面为1,000 VAC;海拔80,000英尺为400 VAC
    - 有效行程:25转
    环境特性:
    - 功率等级:在85°C下最大功率为0.75瓦特,在150°C下无功率
    - 温度范围:-65°C到+150°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟化液(仅限引脚样式)
    - 湿度:MIL-STD-202方法103,96小时(1%ΔTR,100兆欧姆IR)
    - 振动:30G(1%ΔTR,1%ΔVR)
    - 冲击:100G(1%ΔTR,1%ΔVR)
    - 负载寿命:85°C下1,000小时,0.75瓦特(3%ΔTR,3%或3欧姆,取较大者)
    - 旋转寿命:200个循环(2%ΔTR,3%或3欧姆,取较大者)
    物理特性:
    - 扭矩:最大5.0盎司-英寸
    - 机械止动:滑片空载
    - 端子:可焊印制电路针,柔性线(7股30AWG)
    - 重量:0.065盎司
    - 灼燃性:UL 94V-0

    产品特点和优势


    - 多圈调节能力:能够进行精细调整,适合需要高度精确的控制应用。
    - 陶瓷芯设计:具有优异的温度稳定性和可靠性。
    - 密封结构:提高防尘防水能力,延长使用寿命。
    - RoHS合规版本:满足环保要求,适用范围更广。
    - 多种安装方式:面板安装选项增加了使用的灵活性。
    - 严格的测试标准:通过严格的质量控制测试,确保在恶劣环境下的稳定性。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于调节频率和增益控制。
    - 工业自动化:用于温度和压力传感器的校准。
    - 家用电器:如音频系统中的音量调节旋钮。
    使用建议:
    - 在高温环境下使用时,注意保持在规定的功率范围内以避免过热损坏。
    - 为了提高精度和稳定性,建议定期检查和重新校准。
    - 使用过程中应注意避免施加过度扭矩,以免影响电位器的使用寿命。

    兼容性和支持


    - 兼容性:Trimpot®与多种电子元件和设备兼容,便于集成到现有系统中。
    - 技术支持:厂商提供详细的技术文档和客户支持,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    问题1:阻值不准确
    解决方案:请按照手册中提供的校准步骤重新校准。
    问题2:温度系数不稳定
    解决方案:确保在规定的温度范围内使用,如需更高稳定性,请选择紧公差版本。
    问题3:长时间使用后精度下降
    解决方案:定期检查和更换,避免长时间高负荷运行。

    总结和推荐


    综上所述,3252 Trimpot® Trimming Potentiometer是一款多功能、高可靠性的微调电位器,具备优异的电气性能和环境适应能力。其独特的陶瓷芯设计和密封结构使其成为众多应用的理想选择。我们强烈推荐使用此产品,特别是对于那些需要高精度和稳定性的应用场景。

3252W-1-504参数

参数
电阻值 500KΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 12.7mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 管装

3252W-1-504厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3252W-1-504数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3252W-1-504 3252W-1-504数据手册

3252W-1-504封装设计

查看详情并下载
Symbol
Footprint
3D Model
