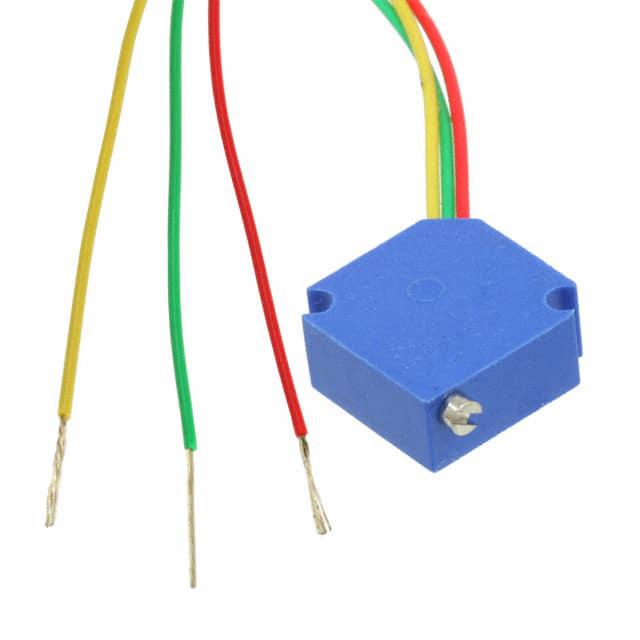

3292L-1-501

厂牌: BOURNS
产品描述: 500Ω ±10% 500mW ±100ppm/℃ 线性 底座安装 9.53mm(高度)
供应商型号: TS-3292L-1-501
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3292L-1-501

3292L-1-501概述

    3292 - 3/8" Square Trimpot® Trimming Potentiometer

    产品简介


    3292型3/8英寸方形微调电位器是一种多圈/陶瓷/工业密封型电位器,适用于各种需要精密调节的应用。可选配面板安装版本,具备超薄体轮廓设计。产品符合RoHS标准,并提供一系列电阻值选择,适用于广泛的电子设备和控制系统。

    技术参数


    - 标准电阻范围:10 Ω 至 1兆欧姆(参考标准电阻表)
    - 电阻容差:±10%,更紧的容差也可提供
    - 绝对最小电阻:1% 或 2Ω(以较大者为准)
    - 接触电阻变化:1% 或 3Ω(以较大者为准)
    - 可调性:
    - 电压:±0.01%
    - 电阻:±0.05%
    - 分辨率:无限
    - 绝缘电阻:500VDC下 ≥ 1,000兆欧姆
    - 介电强度:海平面:900VAC;海拔80,000英尺:350VAC
    - 有效行程:25圈/圈
    - 环境特性:
    - 功率等级(最高400V):85°C时 0.5瓦;150°C时 0瓦
    - 温度范围:-65°C至+150°C
    - 温度系数:±100ppm/°C
    - 密封测试:85°C氟化物(仅针脚样式)
    - 湿度:MIL-STD-202方法103,96小时(1%ΔTR,100兆欧绝缘电阻)
    - 振动:30G(1%ΔTR;1%ΔVR)
    - 冲击:100G(1%ΔTR;1%ΔVR)
    - 负载寿命:85°C下1000小时,0.5瓦(2%ΔTR;3%或3Ω,以较大者为准,CRV)
    - 旋转寿命:200圈(2%ΔTR;3%或3Ω,以较大者为准,CRV)

    产品特点和优势


    3292型3/8英寸方形微调电位器具备多圈和陶瓷结构,适合于工业级应用。其高精度的可调性(±0.01%电压和±0.05%电阻)使其在精密控制和调整过程中表现出色。此外,它的超薄体轮廓设计和RoHS合规性使其成为环保和空间受限应用的理想选择。

    应用案例和使用建议


    3292型微调电位器适用于需要高精度调节的多种应用场景,如音频设备、医疗仪器和工业控制系统。对于需要精确调节的设备,可以考虑使用面板安装版本以提高操作便捷性。此外,在使用时需要注意保持适当的环境条件,避免过高湿度或振动导致电位器失效。

    兼容性和支持


    3292型微调电位器可以与大多数电子电路板和控制系统兼容。厂商提供了详细的使用指南和支持服务,包括特定的应用指导和技术咨询。对于需要定制化的解决方案,用户可以通过制造商获取进一步的技术支持和服务。

    常见问题与解决方案


    - 问题1:电位器在高湿度环境下表现不佳
    - 解决方案:确保电位器安装在干燥环境中,并定期检查密封状态。
    - 问题2:调整电位器时感觉力矩过大
    - 解决方案:确认电位器扭矩是否在正常范围内(最大5.0oz-in),并检查机械止动装置是否正确设置。
    - 问题3:电位器使用寿命短
    - 解决方案:遵循制造商的负载寿命和旋转寿命建议,避免超过其设计极限。

    总结和推荐


    3292型3/8英寸方形微调电位器凭借其出色的性能、高精度和广泛的应用范围,是一款值得推荐的产品。它在各种精密调节应用中表现优异,尤其适合对环境要求较高的工业场合。如果您的项目需要一个可靠的精密调节组件,3292型微调电位器无疑是一个不错的选择。

3292L-1-501参数

参数
电阻值 500Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 9.53mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

3292L-1-501厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3292L-1-501数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3292L-1-501 3292L-1-501数据手册

3292L-1-501封装设计

查看详情并下载
Symbol
Footprint
3D Model
