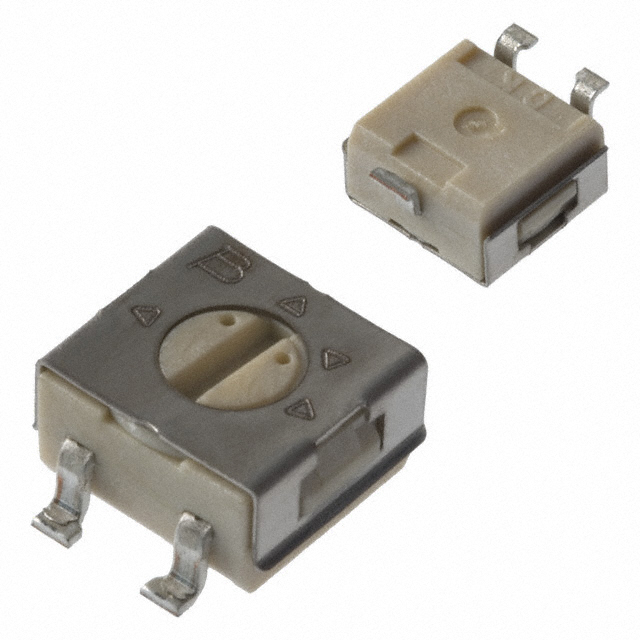

3314G-1-101E

厂牌: BOURNS
产品描述: 100Ω ±20% 250mW ±100ppm/℃ SMD 贴片安装 2.55mm(高度)
供应商型号: CGC-3314G-1-101E
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3314G-1-101E

3314G-1-101E概述


    产品简介


    这款电子元器件是型号为3314的4mm正方形微调电位器(Trimpot®),主要用于工业级单圈调节应用。它是一种表面贴装式的精密电阻调节器,广泛应用于各类需要微调电阻值的场合,例如电路板上的精细调整需求。该电位器提供多种标记样式和安装配置,以适应不同的使用环境和需求。

    技术参数


    - 电气特性
    - 标准电阻范围:10欧姆到2兆欧姆
    - 电阻公差:±20%标准(更紧密的公差可选)
    - 终端电阻:1%或2欧姆最大值(以较大者为准)
    - 接触电阻变化:±3%或3欧姆
    - 无限分辨率
    - 绝缘电阻:500 VDC下,最小100 MΩ
    - 额定功率:70°C时0.25瓦;125°C时0瓦
    - 温度系数:±100 ppm/°C
    - 调整角度:约210°

    - 物理特性
    - 机械角度:约240°
    - 扭矩:最大180克·厘米
    - 停止强度:最小300克·厘米
    - 防火等级:UL 94V-0
    - 重量:大约0.01盎司

    - 环境特性
    - 工作温度范围:-55°C至+125°C
    - 湿度:90-98%RH,10个循环,240小时
    - 震动:20G,±1%
    - 冲击:100G,±1%
    - 负载寿命:70°C下,额定功率1000小时
    - 热冲击:5个循环
    - 旋转寿命:100次循环

    产品特点和优势


    3314型Trimpot®具有以下显著特点:
    - 表面贴装和单圈调节设计
    - 兼容表面贴装制造工艺,适用于流行的真空拾放设备
    - 提供直插式、翼形脚及插孔等多种配置
    - 可侧边调节,方便操作
    - 符合EIA/EIAJ/IPC/VECI SMD标准的微调器设计
    - 罗马指令(RoHS)符合
    - AEC-Q200 Grade 1认证
    这些特点使其成为适用于高精度、可靠性和耐久性的理想选择,尤其是在需要精密电阻调节的应用场合,如医疗设备、航空航天及高端工业控制系统。

    应用案例和使用建议


    应用案例:这款Trimpot®常用于各种精密仪器和设备中,比如音频放大器、医疗设备、测量仪表、机器人控制系统等。它可以帮助调整和控制电阻值,以确保设备运行的精确性和稳定性。
    使用建议:
    - 在安装过程中,确保使用适当的焊接工艺以避免过热损坏
    - 遵循制造商提供的调整指南,以获得最佳效果
    - 考虑环境条件对电阻器性能的影响,选择合适的型号以满足特定的应用需求

    兼容性和支持


    3314系列Trimpot®兼容多种常见的电子制造工艺和设备,适合与市面上流行的表面贴装生产线配合使用。厂家提供了详细的使用指南和技术支持,帮助用户解决可能遇到的问题。此外,针对罗盘指示及加工指导也有专门的链接供参考。

    常见问题与解决方案


    问题1:电阻值不一致
    解决方法:检查是否按照正确的焊接工艺进行安装,必要时进行重焊或更换部件
    问题2:调整过程中电阻器损坏
    解决方法:确保在操作时遵循制造商提供的使用指南,避免过度施力

    总结和推荐


    总体而言,3314系列Trimpot®凭借其优异的性能和广泛的适用性,是一款值得推荐的产品。它不仅在精密调整应用中表现出色,还拥有出色的环境适应能力和可靠性。因此,无论是对于需要精确电阻调节的电子产品,还是其他高要求的工业应用场景,3314系列Trimpot®都是一个极佳的选择。

3314G-1-101E参数

参数
电阻值 100Ω
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 2.55mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
