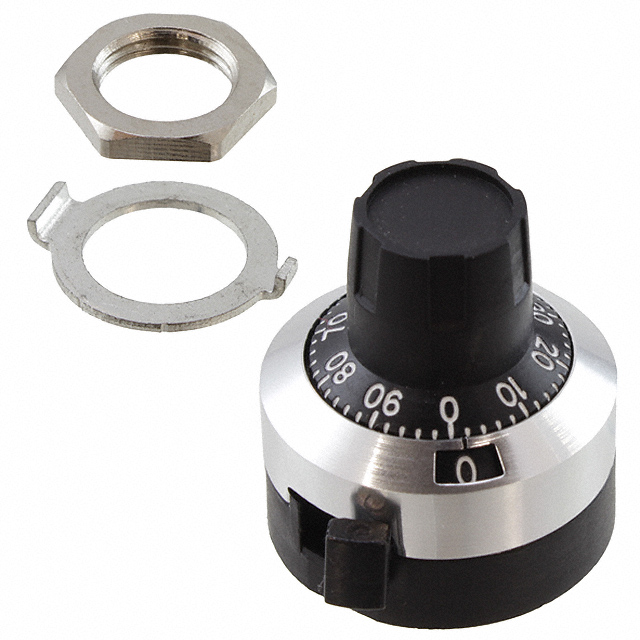

H-516-6A

厂牌: BOURNS
产品描述: 伯恩斯 电位器旋钮, 6.35mm圆形轴, 刻度盘旋钮22.8mm直径, 24.8mm高
供应商型号: 1908370
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 H-516-6A

H-516-6A概述


    产品简介


    H-516 Turns-Counting Dial是一款精密电位计和旋转装置用的计数盘,广泛应用于需要高精度位置跟踪的应用场合。它特别适用于塑料轴,可进行最多15圈的旋转操作。此产品通过紧凑的设计,仅需22.8毫米直径的安装空间,且具备无间隙特性,确保精确度。

    技术参数


    - 旋转圈数: 0至15圈
    - 刻度划分: 每圈50份
    - 读数清晰度(超过10圈): 在1000中误差不超过2个单位
    - 带制动的扭矩: 最小为5.0 N-cm(7.0 oz-in)
    - 标记: 白色背景上的黑色标记
    - 重量: 7克(0.25盎司)
    - 螺丝: 内六角1/4英寸,两个螺丝相隔120°
    - 螺丝紧固扭矩: 最小为16.94 N-cm(1.5磅-英寸)

    产品特点和优势


    H-516 Turns-Counting Dial具有无间隙特性,确保旋转时的高度精确度。它设计用于最多15圈的旋转,适合塑料轴使用,使其成为旋转操作中不可或缺的一部分。此外,它的小型化设计意味着它可以轻松集成到多种设备中,同时保持高精度和稳定性。

    应用案例和使用建议


    H-516 Counts Dial常用于各种需要精确旋转控制的设备,例如实验室仪器、工业自动化系统和精密机械设备。对于用户来说,可以将此计数盘与特定的塑料轴配合使用,以获得最佳的旋转性能。在安装过程中,应严格按照手册的指示进行操作,特别是确保钻孔位置准确,并正确紧固螺丝,以避免因松动而导致的性能下降。

    兼容性和支持


    H-516 Counts Dial与标准的塑料轴兼容,具体要求请参见尺寸图表。此外,制造商提供了详细的安装指南,包括螺丝的安装位置和扭矩要求,确保用户能够顺利完成安装过程。Bourns公司还提供了一定的技术支持和服务,确保客户在使用过程中能够得到必要的帮助。

    常见问题与解决方案


    - 问题: 刻度显示不清晰。
    - 解决办法: 检查是否按照说明书要求安装,并确保标记部分没有受到损坏或污染。

    - 问题: 扭矩不符合要求。
    - 解决办法: 确认螺丝已紧固到指定的扭矩值,并检查是否有外部干扰导致扭矩异常。
    - 问题: 设备运行不稳定。
    - 解决办法: 检查是否安装正确,确认所有螺丝都已经紧固,并检查是否有异物阻碍旋转。

    总结和推荐


    H-516 Counts Dial凭借其紧凑的设计、高精度和无间隙特性,在需要精密旋转控制的应用中表现出色。其易于安装和维护的特点使其在市场上具有很高的竞争力。我们强烈推荐这款产品给需要精密位置跟踪的用户和设备制造商。

H-516-6A参数

参数
电阻值 -
精度 -
额定功率 -
温度系数 -
锥度 -
额定电压 -
长*宽*高 25.9mm(高度)
零件状态 在售
包装方式 散装

H-516-6A厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

H-516-6A数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS H-516-6A H-516-6A数据手册

H-516-6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 83.0581
2+ ¥ 72.9564
3+ ¥ 70.1504
5+ ¥ 67.3444
10+ ¥ 62.8548
20+ ¥ 61.7324
50+ ¥ 61.7324
100+ ¥ 61.7324
库存: 344
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 83.05
直接购买
加入购物车
