首页  >  产品百科  >  3296W-1-201LF

3296W-1-201LF

厂牌: BOURNS
产品描述: 200Ω ±10% 500mW ±100ppm/℃ 通孔安装 10.03mm(高度)
供应商型号: 3296W-1-201LF
供应商: 国内现货
标准整包数: 1

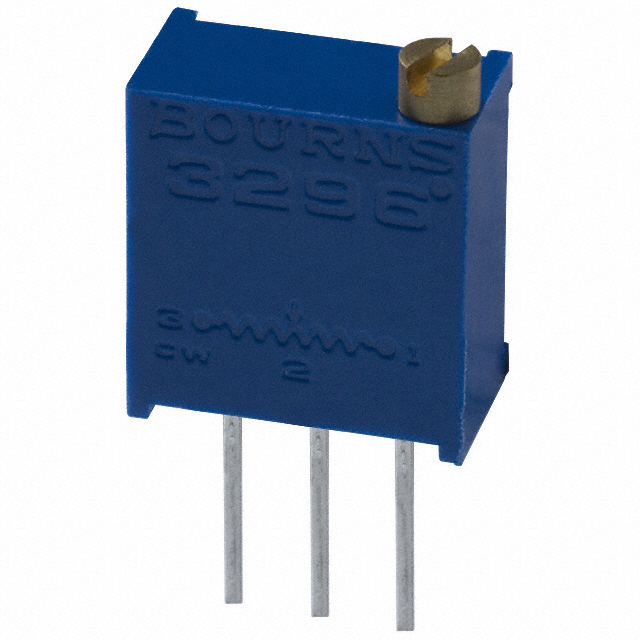

BOURNS 电位器及其他可变电阻器 3296W-1-201LF

3296W-1-201LF概述

    3296 - 3/8” Square Trimpot® Trimming Potentiometer

    产品简介


    3296系列3/8英寸正方形调整电位器(Trimpot®)是一种用于精密调节的应用场合的多圈、陶瓷电位器。该产品具有五种终端样式,适用于各种工业和密封应用,且符合MIL-R-22097标准和高可靠性Mil-R-39035标准。由于其精确性和多功能性,该电位器广泛应用于电信、医疗设备、航空航天及仪器仪表等领域。

    技术参数


    - 基本电阻范围: 10 欧姆至 2 兆欧姆
    - 电阻容差: ±10%(可选更紧的容差)
    - 绝对最小电阻: 1% 或 2 欧姆(两者较大者)
    - 接触电阻变化: 1.0% 或 3 欧姆(两者较大者)
    - 调节能力:
    - 电压精度: ±0.01%
    - 电阻精度: ±0.05%
    - 绝缘电阻: ≥ 1,000 兆欧(500 VDC)
    - 介电强度:
    - 海平面: 900 VAC
    - 70,000 英尺: 350 VAC
    - 耐温范围: -55°C 至 +125°C
    - 温度系数: ±100 ppm/°C
    - 机械寿命: 200 周期(±4% 变化)
    - 电气寿命: 1,000 小时(0.5 瓦特,70°C,±3% 变化)

    产品特点和优势


    - 密封设计: 多圈/陶瓷/工业/密封式设计,确保长期稳定性。
    - 包装选择: 可提供卷带包装。
    - 高可靠性: 通过 MIL 标准测试,确保在恶劣环境下的可靠性。
    - 便捷安装: 提供多种终端样式和安装硬件,便于安装。
    - 环保: 符合 RoHS 标准,确保无害化生产。

    应用案例和使用建议


    - 电信设备: 用于频率调节和信号处理。
    - 医疗设备: 精密调节电源输出。
    - 航空航天: 在关键控制系统中提供稳定的电压和电流调节。

    使用建议:
    - 在极端环境下使用时,建议对电位器进行定期检查和维护,以确保其性能稳定。
    - 调节过程中应避免过度旋转,以防损伤机械结构。

    兼容性和支持


    - 兼容性: 与市面上主流的电子设备兼容。
    - 支持和维护: 提供详细的技术文档和售后服务,以便客户快速解决问题。

    常见问题与解决方案


    - 问题: 电位器调节过程中不稳定。
    - 解决方案: 确认连接是否牢固,检查是否有外部干扰,并适当调节电阻值。
    - 问题: 电位器在高温下性能下降。
    - 解决方案: 使用时尽量避免长时间在高温环境下运行,必要时增加散热措施。

    总结和推荐


    3296系列3/8英寸正方形调整电位器是一款高性能、高可靠性的电位器,特别适合于需要高精度和稳定性的应用。其独特的密封设计和广泛的兼容性使其在市场上具有很高的竞争力。因此,我们强烈推荐在各类精密调节系统中使用此产品。

3296W-1-201LF参数

参数
电阻值 200Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3296W-1-201LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296W-1-201LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3296W-1-201LF 3296W-1-201LF数据手册

3296W-1-201LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.737
500+ ¥ 2.53
1000+ ¥ 2.486
2000+ ¥ 2.464
库存: 1972
起订量: 10 增量: 50
交货地:
最小起订量为:10
合计: ¥ 27.37
直接购买
加入购物车
