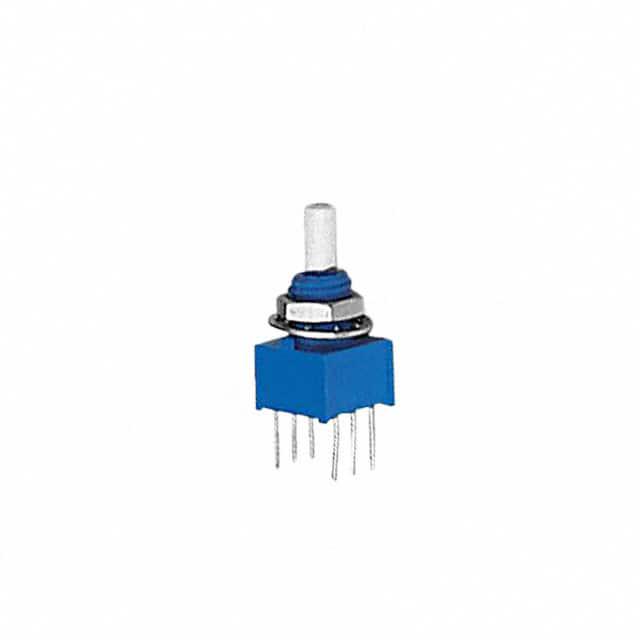

3310H-003-103L

厂牌: BOURNS
产品描述: 10KΩ ±20% 250mW ±1000ppm/℃ 线性 面板安装 9.75mm*9.53mm*20.24mm
供应商型号: 5220580
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3310H-003-103L

3310H-003-103L概述

    3310 - 9 mm Square Sealed Panel Control 技术手册

    产品简介


    3310 系列 9 毫米方形密封面板控制是一款用于多种工业和消费电子应用的电位器。它采用导电塑料设计,可安装于PC板和套筒上,提供塑料或金属套筒及塑料轴。这款电位器耐受典型的工业洗涤过程,具有紧凑的设计,能够节省电路板和面板空间。

    技术参数


    - 电阻范围(线性): 1千欧姆至1兆欧姆
    - 总电阻容差(线性倾斜度): ±20%
    - 独立线性度: ±5%
    - 末端电阻: 最大值为2% 或 2欧姆(以较高者为准)
    - 有效电气角度: 270° ±15°
    - 接触电阻变化: 最大值为1% 或 1欧姆(以较高者为准)
    - 介电强度(海平面): 最小900VAC
    - 介电强度(70000英尺高空): 最小350VAC
    - 绝缘电阻: 最小1000兆欧
    - 功率额定值 (@70°C): 在125°C时降额至0,电压限制由功率耗散或200VAC(以较低者为准),最大值为0.25瓦特
    - 温度系数(存储温度范围): ±1000ppm/°C
    - 振动: 30G
    - 冲击: 100G
    - 负载寿命: 1000小时,最大总电阻偏移为±10% TRS
    - 旋转寿命(无载荷): 50000次循环,最大总电阻偏移为±5% TRS
    - 防潮等级: IP67

    产品特点和优势


    - 导电塑料: 提高耐磨性和精度
    - 紧凑设计: 节省电路板和面板空间
    - 抗洗性: 能够承受工业洗涤过程,适用于恶劣环境
    - 多种安装选项: 支持PC板和套筒安装,兼容塑料或金属套筒及塑料轴
    - 线性度高: 独立线性度为±5%,确保稳定性能

    应用案例和使用建议


    - 家电控制: 可用于家用电器如洗衣机和微波炉中的控制面板
    - 工业设备: 适用于各种工业设备,如数控机床和自动化控制系统
    - 汽车电子: 用于汽车内部控制单元,如仪表盘调节
    - 建议使用场景: 在高温、高湿度环境下使用时,需注意保持适当的散热和通风

    兼容性和支持


    - 兼容性: 与多种PC板和套筒兼容,支持塑料或金属套筒及塑料轴
    - 支持和维护: 厂商提供详细的文档和支持服务,推荐参阅网站上的清洁工艺指南
    - 硬件: 每个电位器随附一个锁紧垫圈和一个安装螺母,某些型号可能除外

    常见问题与解决方案


    - 问题1: 电位器接触不良
    - 解决方案: 检查并清洁接触点,确保连接良好
    - 问题2: 功率耗尽过快
    - 解决方案: 确认使用的电压不超过规定的最大值,检查散热是否良好
    - 问题3: 密封失效导致防潮性能下降
    - 解决方案: 检查安装环境是否符合规定,避免长时间暴露在极端条件下

    总结和推荐


    3310 系列电位器以其紧凑设计、高精度和良好的抗环境能力,在多种应用场合中表现出色。它的高可靠性使其成为工业和消费电子应用的理想选择。推荐在需要高性能和耐用性的项目中使用。

3310H-003-103L参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 250mW
温度系数 ±1000ppm/℃
额定电压 -
锥度 线性
长*宽*高 9.75mm*9.53mm*20.24mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3310H-003-103L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3310H-003-103L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3310H-003-103L 3310H-003-103L数据手册

3310H-003-103L封装设计

查看详情并下载
Symbol
Footprint
3D Model
