首页  >  产品百科  >  3548H-1AC-103A

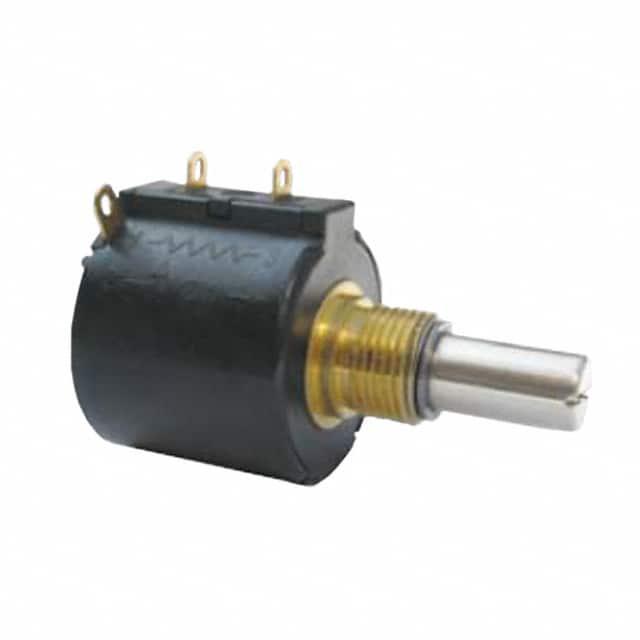

3548H-1AC-103A

厂牌: BOURNS
产品描述: 10KΩ ±10% 1.5W ±100ppm/℃ 线性 面板安装 40.43mm(长度)*23.93mm(高度)
供应商型号: 3548H-1AC-103A
供应商: Master
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3548H-1AC-103A

3548H-1AC-103A概述

    3548 - 5-Turn Precision Potentiometer

    1. 产品简介


    3548 - 5-Turn Precision Potentiometer是一款高精度电位器,设计用于人机交互(HMI)和多媒体接口(MMI)应用。这款电位器具备耐久的旋转寿命和可选的0.15%线性度,能够承受侧面负载,满足严苛的应用需求。采用Wirewound和Hybritron®元件,该产品广泛应用于工业控制、自动化设备和精密测量等领域。

    2. 技术参数


    - 电阻范围:Wirewound元件为500到50K欧姆,Hybritron®元件为1K到10K欧姆。
    - 总电阻容差:Wirewound元件为±3%,Hybritron®元件为±10%。
    - 独立线性度:±0.25%,可选±0.15%。
    - 有效电气角度:180° +10°, -0°。
    - 最大噪声/输出平滑度:100欧姆(Wirewound),0.15%(Hybritron®)。
    - 最大额定电压:+70°C下1.5瓦特。
    - 操作温度范围:动态-40°C至+125°C,静态-55°C至+125°C。
    - 振动/冲击:符合MIL-PRF-12934标准,最大0.1毫秒抖动。
    - 旋转寿命:无负载下100万转,带载下100万转。
    - 防护等级:IP50。

    3. 产品特点和优势


    - 耐久性:具有高旋转寿命,适用于长周期应用。
    - 线性度:可选0.15%线性度,保证更高的精度。
    - 兼容性:支持侧负载,适合多种应用场景。
    - 环保认证:符合RoHS标准。
    - 多功能性:提供单圈和多圈选项,满足不同需求。

    4. 应用案例和使用建议


    3548 - 5-Turn Precision Potentiometer被广泛应用于自动化控制系统、医疗设备和精密仪器中。在使用时,建议定期检查电气连接,确保其稳定性和可靠性。对于重负载或复杂环境的应用,推荐使用Stainless Steel材质的版本以增强机械强度。

    5. 兼容性和支持


    - 兼容性:与标准工业设备兼容,支持多种安装方式(如Bushing Mount和Servo Mount)。
    - 厂商支持:Bourns公司提供详细的文档和支持,包括安装指南和故障排除手册。购买渠道包括Bourns官方网站及授权分销商。

    6. 常见问题与解决方案


    - 问题1:噪声过大。
    - 解决方案:确认电气连接是否良好,调整电位器的位置,避免外部干扰。
    - 问题2:线性度不佳。
    - 解决方案:检查安装是否正确,选择合适的电位器型号。
    - 问题3:接触不良。
    - 解决方案:清洁接触点,重新焊接或更换部件。

    7. 总结和推荐


    综上所述,3548 - 5-Turn Precision Potentiometer是一款高性能、高可靠性的电位器,具备出色的线性度和耐久性。特别是在需要高精度和长寿命的应用中表现优异。推荐用于各种工业控制和精密测量系统中。如果您正在寻找一款耐用且精确的电位器,Bourns公司的这款产品将是您的理想选择。

3548H-1AC-103A参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 1.5W
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 40.43mm(长度)*23.93mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

3548H-1AC-103A厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3548H-1AC-103A数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3548H-1AC-103A 3548H-1AC-103A数据手册

3548H-1AC-103A封装设计

查看详情并下载
Symbol
Footprint
3D Model
