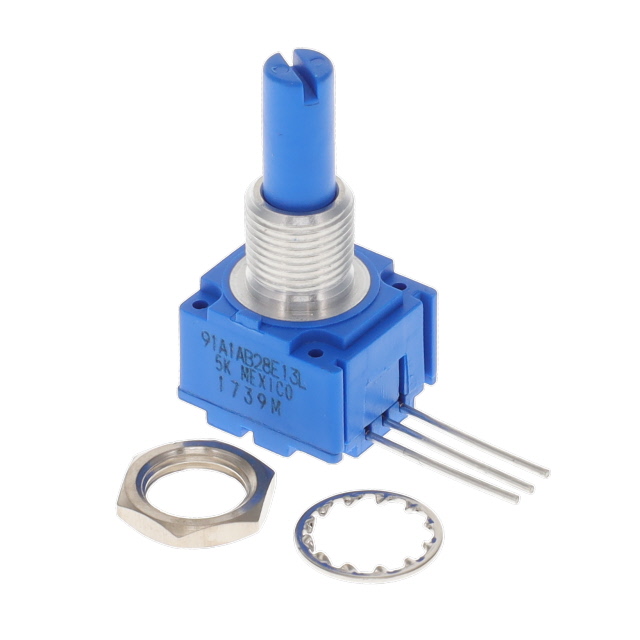

91A1A-B28-E13L

厂牌: BOURNS
产品描述: 5KΩ ±10% 1W ±1000ppm/℃ 线性 面板安装 34.93mm*15.88mm*17.46mm
供应商型号: 5225204
供应商: 海外现货
标准整包数: 1

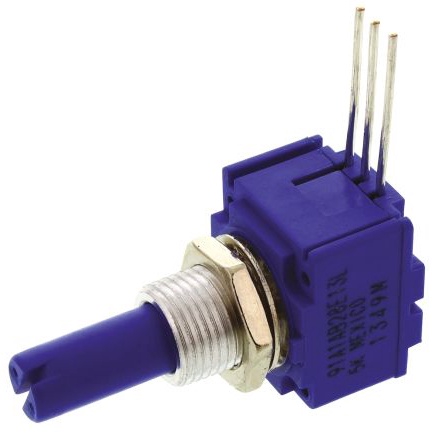

BOURNS 电位器及其他可变电阻器 91A1A-B28-E13L

91A1A-B28-E13L概述


    产品简介


    Model 91, 92, 93, 94 & 95 - 5/8" Square Single-Turn Panel Control 是一款用于控制电路的旋转式电位器。这些型号提供多种引脚配置,金属或塑料轴选项,适用于不同的安装需求。这些电位器具有高精度和卓越的电气隔离性能,被广泛应用于各种电子产品,如音响设备、工业自动化系统、医疗器械等领域。

    技术参数


    - 基本电阻范围:
    - 线性刻度(A、B、E、H):1 K ohms 到 1 兆欧姆
    - 音频刻度(C、D、F、G、S、T):1 K ohms 到 1 兆欧姆
    - 总电阻容差:
    - 10% 或 20%
    - 5% 或 10%
    - 独立线性:±5%
    - 绝对最小电阻:2 欧姆
    - 有效电气角度:
    - 线性刻度:240° ± 5°
    - 音频刻度:225° ± 5°
    - 接触电阻变化:
    - ±1%
    - ±1% 或 3 欧姆(较大者为准)
    - 耐压能力(海平面):1,500 VAC 最小
    - 绝缘电阻(500 VDC):1,000 兆欧姆最小
    - 功率额定值(电压受限于功率耗散或 350 VAC 中较小者):
    - 单节段组件(+70 °C):
    - 线性刻度:1 瓦
    - 音频刻度:0.5 瓦
    - 多个节段组件(+70 °C):
    - 线性刻度:0.5 瓦/节段
    - 音频刻度:0.25 瓦/节段
    - 工作温度范围:-40 °C 至 +125 °C
    - 储存温度范围:-55 °C 至 +125 °C
    - 振动强度:15 G
    - 冲击强度:30 G
    - 负载寿命:1,000 小时
    - 旋转寿命(无负载):100,000 次循环
    - 防潮等级:IP 40
    - ESD 分类(HBM):1 级

    产品特点和优势


    - 引脚配置灵活:Model 91, 92, 93, 94 & 95 提供多种引脚配置,以适应不同应用的需求。
    - 几乎无限的电气隔离:通过金属或塑料轴选项,提供了卓越的电气隔离性能。
    - 罗氏认证(RoHS):符合环保要求,适合在欧洲市场销售。
    - 宽泛的工作温度范围:能够在极端温度条件下保持稳定性能,适用于恶劣环境。

    应用案例和使用建议


    - 音响设备:音频电位器可用于调整音量和音质,确保音效出色。
    - 工业自动化系统:旋转电位器可以作为调节控制器,精确控制设备参数。
    - 医疗设备:用于调节剂量或参数设置,要求高可靠性。
    使用建议:
    - 确保电位器正确安装,避免机械应力对电位器造成损坏。
    - 定期进行负载寿命测试,以保证其在长时间运行中的稳定性。
    - 在设计电路时,考虑使用与电位器额定值相匹配的电源电压,防止过载。

    兼容性和支持


    Model 91, 92, 93, 94 & 95 可以与其他电子元器件轻松配合使用。制造商提供了详细的技术支持文档和客户服务热线,用户可以通过电话或电子邮件获取帮助。

    常见问题与解决方案


    - 问题:电位器出现异常噪音
    - 解决方案:检查是否有异物卡在机械部分,清洁机械部分并重新安装。
    - 问题:电位器输出不稳定
    - 解决方案:检查焊接点是否松动或腐蚀,重新焊接或更换焊点。
    - 问题:电位器不响应
    - 解决方案:确认电源电压是否在规定范围内,检查连接线路是否正常。

    总结和推荐


    Model 91, 92, 93, 94 & 95 - 5/8" Square Single-Turn Panel Control 在性能和可靠性方面表现出色,适用于广泛的工业和消费电子产品。其高精度、灵活性和罗氏认证使其成为市场上非常有竞争力的产品。强烈推荐在需要高可靠性和精密控制的应用中使用此产品。
    联系方式:
    - 亚洲:Tel: +886-2 2562-4117,Email: asiacus@bourns.com
    - 欧洲:Tel: +36 88 885 877,Email: eurocus@bourns.com
    - 美洲:Tel: +1-951 781-5500,Email: americus@bourns.com

91A1A-B28-E13L参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 1W
温度系数 ±1000ppm/℃
额定电压 -
锥度 线性
长*宽*高 34.93mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

91A1A-B28-E13L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91A1A-B28-E13L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91A1A-B28-E13L 91A1A-B28-E13L数据手册
