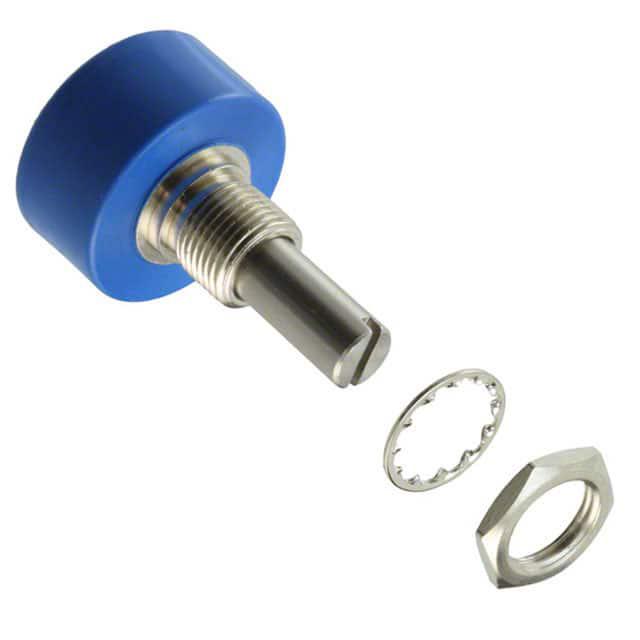

6639S-1-104

厂牌: BOURNS
产品描述: 100KΩ ±15% 1W ±500ppm/℃ 线性 面板安装 36.65mm(高度)
供应商型号: 10B-2321795-4
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 6639S-1-104

6639S-1-104概述


    产品简介


    6539/6639 精密电位器
    6539 和 6639 系列精密电位器是一种高精度可调电阻器,适用于多种工业应用。这两种型号的主要区别在于安装方式:6539 为伺服安装,而 6639 为衬套安装。电位器具有高分辨率、长寿命和坚固的结构设计,广泛应用于一般用途场合。

    技术参数


    电气特性
    | 参数 | 6539伺服安装 | 6639衬套安装 |
    |
    | 标准阻值范围 | 1 kΩ 至 100 kΩ | 1 kΩ 至 100 kΩ |
    | 总电阻容差 | ±15% | ±15% |
    | 独立线性度 | ±2.0% | ±2.0% |
    | 有效电气角度 | 340° ± 3° | 340° ± 3° |
    | 终端电压 | 最大 0.5% | 最大 0.5% |
    | 输出平滑度 | 0.1% | 0.1% |
    绝缘特性
    | 参数 | 6539伺服安装 | 6639衬套安装 |
    |
    | 漏电耐压(海平面) | 最小 750 VAC | 最小 750 VAC |
    | 功率等级 | 温度 +70°C 下 1.0 W | 温度 +70°C 下 1.0 W |
    | 绝缘电阻 | 最小 500 MΩ | 最小 500 MΩ |
    环境特性
    | 参数 | 6539伺服安装 | 6639衬套安装 |
    |
    | 工作温度范围 | +1°C 至 +125°C | -40°C 至 +125°C |
    | 存储温度范围 | -65°C 至 +125°C | -65°C 至 +125°C |
    | 震动 | 15 G | 15 G |
    | 冲击 | 50 G | 50 G |
    | 湿度耐受性(MIL-STD-202, Method 106) | 总电阻变化 ±15% | 总电阻变化 ±15% |

    产品特点和优势


    1. 无限分辨率:具备高精度调整能力,可以实现微调。
    2. 卓越旋转寿命:高达 10,000,000 转,确保长期稳定运行。
    3. 坚固耐用:采用高质量材料,保证可靠性和稳定性。
    4. 节省成本和空间:适合多种应用场景,能够满足不同的设计需求。

    应用案例和使用建议


    应用案例:
    - 电机控制:用于调节电动机的速度和方向。
    - 仪器仪表:应用于各种测量仪器中以调整输出信号。
    使用建议:
    - 在高温环境下使用时,需考虑温度对阻值的影响,进行相应的校正。
    - 在震动或冲击较大的环境中使用时,应确保安装稳固,防止松动导致精度降低。

    兼容性和支持


    这两种电位器具有良好的兼容性,可以与其他电子元件配合使用。Bourns 公司提供了丰富的技术支持和售后保障,包括详细的用户手册和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 使用时发现阻值不稳定 | 检查安装是否稳固,确认接线无误。 |
    | 精度不达标 | 重新校准,确保在实验室条件下测试。|

    总结和推荐


    综上所述,6539 和 6639 系列精密电位器凭借其高精度、高可靠性和长寿命,在众多应用领域展现出极高的性能和市场竞争力。其独特的设计使其成为各种工业设备的理想选择。因此,强烈推荐在需要高精度和可靠性场合下使用这些电位器。

6639S-1-104参数

参数
电阻值 100KΩ
精度 ±15%
额定功率 1W
温度系数 ±500ppm/℃
锥度 线性
额定电压 -
长*宽*高 36.65mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

6639S-1-104厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

6639S-1-104数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 6639S-1-104 6639S-1-104数据手册

6639S-1-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ ¥ 125.1701
5+ ¥ 122.5598
10+ ¥ 115.1399
10+ ¥ 115.1399
100+ ¥ 111.106
库存: 11
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 375.51
直接购买
加入购物车
