3329S-1-502LF

厂牌: BOURNS
产品描述: 5KΩ ±10% 500mW ±100ppm/℃ 线性 300V 通孔安装 8.38mm(高度)
供应商型号: 652-3329S-1-502LF
供应商: Mouser
标准整包数: 1

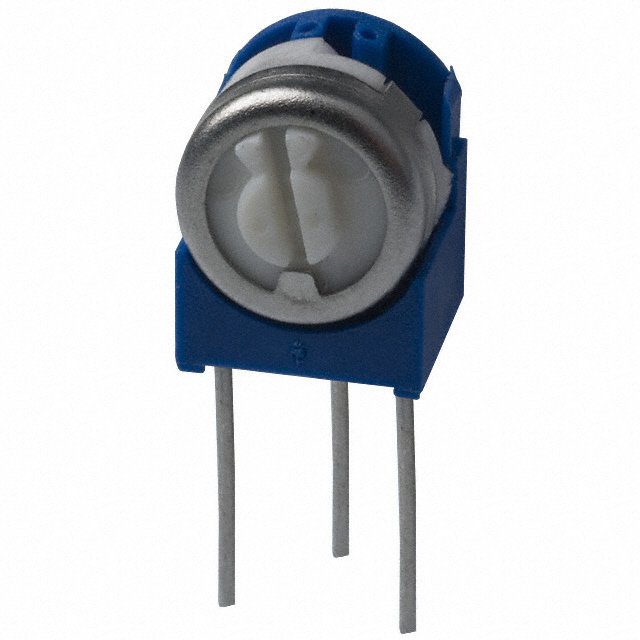

BOURNS 电位器及其他可变电阻器 3329S-1-502LF

3329S-1-502LF概述


    产品简介


    3329系列是伯恩斯公司生产的一款1/4英寸圆形微调电位器(TrimPot)。这款电位器属于工业级密封型单圈圆柱形电位器,适用于各种精密调节的应用场合。它的主要特点包括五种标准端子样式,可以提供卷带包装。此外,该产品还列于MIL-PRF-22097标准下的RJ50型号QPL名单以及高可靠性MIL-PRF-39035标准下的RJR50型号QPL名单上,符合RoHS环保标准。

    技术参数


    - 标准阻值范围: 10到1兆欧姆(具体阻值见标准电阻表)
    - 阻值精度: ±10%标准(可定制更紧密的精度)
    - 最小绝对阻值: 1%或2欧姆(两者取较大者)
    - 接触电阻变化: 最大3%或3欧姆(两者取较大者)
    - 电压调整精度: ±0.05%
    - 电阻调整精度: ±0.15%
    - 分辨率: 无限(连续可调)
    - 绝缘电阻: 1,000兆欧姆(最小)
    - 击穿电压: 海平面600VAC,80,000英尺250VAC
    - 调整角度: 240度(标称)
    - 环境特性:
    - 功率等级:85°C时0.5瓦特,150°C时0瓦特
    - 温度范围:-55°C到+150°C
    - 温度系数:±100ppm/°C
    - 机械特性:
    - 机械角度:260度(标称)
    - 扭矩:最大5.0盎司英寸
    - 停止强度:最小5.0盎司英寸
    - 终端:焊锡引脚
    - 重量:0.02盎司

    产品特点和优势


    3329系列电位器拥有独特的五种标准端子样式,适合多种安装需求。它具备极高的调整精度,适用于精密仪器和设备中的精准控制。密封设计保证了其在恶劣环境下的长期稳定工作。符合RoHS环保标准也使其在许多高要求的电子设备中得到广泛应用。

    应用案例和使用建议


    3329系列电位器广泛应用于各类工业控制系统、医疗设备和通信系统中,用于调节和校准关键参数。例如,在一个需要精确温度控制的加热系统中,通过调节3329电位器可以实现温度的微调。在使用这类电位器时,应注意避免过大的机械应力和高温环境,以保持其最佳性能。

    兼容性和支持


    3329系列电位器与其他电子元器件具有良好的兼容性,可以方便地集成到各种电路板设计中。制造商提供了详尽的技术支持和维护服务,包括用户手册、样品测试和技术咨询服务。

    常见问题与解决方案


    1. 问题: 电位器在调整过程中出现卡顿现象。
    - 解决办法: 检查是否有灰尘或杂质堵塞,清理后再试;若仍存在问题,可能需要更换新件。

    2. 问题: 电位器在高温环境下无法正常工作。
    - 解决办法: 确保使用符合高温条件的电位器型号,并注意散热措施。

    总结和推荐


    3329系列电位器凭借其高精度、良好的稳定性以及广泛的适用性,成为众多工业控制和精密测量系统的理想选择。强烈推荐在对精度和可靠性有较高要求的应用中使用该产品。同时,建议在采购前详细阅读产品手册并联系供应商获取技术支持。

3329S-1-502LF参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 8.38mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3329S-1-502LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3329S-1-502LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3329S-1-502LF 3329S-1-502LF数据手册

3329S-1-502LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9905 ¥ 33.7197
10+ $ 2.76 ¥ 22.308
100+ $ 2.3868 ¥ 20.1685
500+ $ 2.3328 ¥ 19.7122
1000+ $ 2.1525 ¥ 18.1886
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.71
直接购买
加入购物车
