3266W-1-501

厂牌: BOURNS
产品描述: 500Ω ±10% 250mW ±100ppm/℃ 线性 500V(DC) 通孔安装 6.85mm(高度)
供应商型号: CSJ-ST13216405
供应商: 海外现货
标准整包数: 1

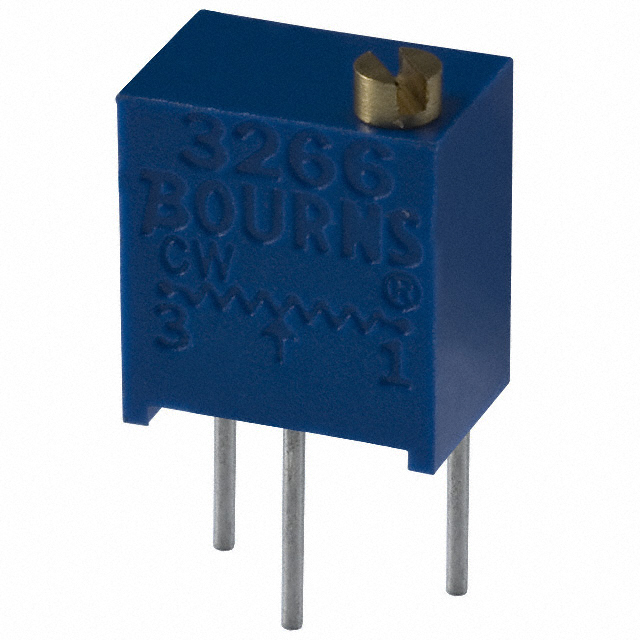

BOURNS 电位器及其他可变电阻器 3266W-1-501

3266W-1-501概述


    产品简介


    本手册描述的产品是Bourns公司的3266型号1/4英寸方形微调电位器。该产品主要用于调整电路中的电阻值,以适应不同应用需求。该型号具有多圈、精密可调等特点,适用于工业级应用,且提供密封设计,以增强耐久性和可靠性。此外,还提供带状卷盘包装,方便批量处理和使用。产品符合RoHS标准。

    技术参数


    电气特性
    - 电阻范围:10 欧姆到 1兆欧(见标准电阻表)
    - 电阻公差:±10%
    - 最小电阻值:1% 或 2 欧姆(取较大者)
    - 接触电阻变化:3% 或 3 欧姆(取较大者)
    - 电压调节精度:±0.02%
    - 电位器精度:±0.05%
    - 绝缘电阻:最小500 VDC,1000兆欧
    - 耐压强度:海平面下600 VAC,80000英尺250 VAC
    - 行程范围:标称12圈
    环境特性
    - 功率等级:300 V最大,70°C时0.25瓦特,150°C时0瓦特
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟里昂测试
    - 湿度:MIL-STD-202方法103,96小时
    - 振动:30G(1%变化)
    - 冲击:100G(1%变化)
    - 负载寿命:1000小时,0.25瓦特,70°C(3%变化)
    - 转动寿命:200次(4%变化)
    物理特性
    - 扭矩:最大3.0盎司·英寸
    - 机械限位:闲置触点
    - 端子:焊料可焊接引脚
    - 重量:约0.015盎司

    产品特点和优势


    多功能性
    - 支持多圈调节,适合工业应用。
    - 使用精密陶瓷材料,提高稳定性和精度。
    可靠性
    - 提供密封设计,增强防尘和防水性能。
    - 符合RoHS标准,满足环保要求。
    便捷性
    - 提供带状卷盘包装,方便批量处理和自动化生产线使用。

    应用案例和使用建议


    应用场景
    - 适用于需要精细调整电阻值的场合,例如音频设备、工业控制装置等。
    - 在电路调试过程中可以作为快速调整工具使用。
    使用建议
    - 选择合适的电阻值和公差,以确保最佳的电路性能。
    - 注意温度系数的影响,特别是在高温环境下使用时。
    - 遵循制造商的指导,正确安装和连接端子。

    兼容性和支持


    - 该产品兼容多种包装形式,包括带状卷盘和管装。
    - 制造商提供详细的技术支持,包括详细的安装指南和使用说明。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:电位器接触不良。
    解决方案:检查安装是否正确,确保引脚焊接良好。
    - 问题:电位器精度不足。
    解决方案:确认选择了合适的型号,并在指定的工作条件下使用。
    - 问题:无法达到预期的调节效果。
    解决方案:检查电路是否有其他干扰因素,或者考虑更换更适合的型号。

    总结和推荐



    总结


    - 3266型号电位器具有良好的多功能性和稳定性,适用于多种工业和消费电子应用。
    - 它具有较高的精度和可靠性,且易于安装和维护。
    - 符合RoHS标准,确保环保合规。
    推荐
    - 推荐用于需要高精度和可靠性的场合,特别是工业控制和精密电子设备。

3266W-1-501参数

参数
电阻值 500Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 500V(DC)
锥度 线性
长*宽*高 6.85mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3266W-1-501厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3266W-1-501数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3266W-1-501 3266W-1-501数据手册

3266W-1-501封装设计

查看详情并下载
Symbol
Footprint
3D Model
