6639S-301-103

厂牌: BOURNS
产品描述: 10KΩ ±15% 1W ±500ppm/℃ 线性 面板安装 11.25mm(长度)*36.65mm(高度)
供应商型号: BN-6639S-301-103
供应商: 海外现货
标准整包数: 1

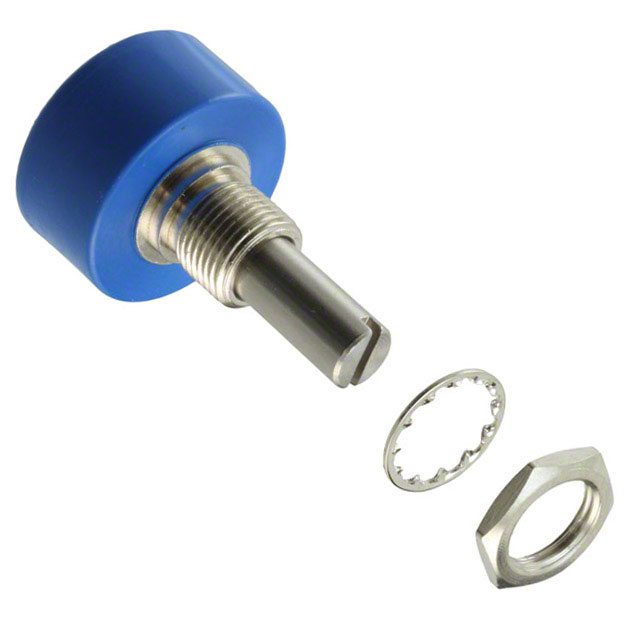

BOURNS 电位器及其他可变电阻器 6639S-301-103

6639S-301-103概述

    精密电位器6539/6639的技术手册解析

    一、产品简介


    精密电位器6539(伺服安装)和6639(法兰安装)是Bourns公司推出的高性能电位器,广泛适用于通用工业控制和各种需要高精度旋转角度的应用场合。这些电位器具有无限制分辨率、卓越的旋转寿命以及坚固耐用的设计特点,特别适合需要严格控制电阻值的场景。此外,它们还支持定制化功能,能根据客户需求调整某些非标准参数,以满足特定应用场景的需求。
    主要用途包括:
    - 工业控制设备
    - 测试测量仪器
    - 自动化系统

    二、技术参数


    | 参数类别 | 6539伺服安装 | 6639法兰安装 |
    |
    | 标准阻值范围 | 1 kΩ 至 100 kΩ | 1 kΩ 至 100 kΩ |
    | 总电阻公差 | ±15% | ±15% |
    | 独立线性度 | ±2.0% | ±2.0% |
    | 有效电角度 | 340° ±3° | 340° ±3° |
    | 端电压 | 最大0.5% | 最大0.5% |
    | 输出平滑性 | 0.1% | 0.1% |
    | 隔离耐压(MIL-STD-202) | ≥750 VAC | ≥750 VAC |
    | 功率等级 | +70°C:1.0瓦 | +70°C:1.0瓦 |
    | 绝缘电阻(500 VDC) | ≥500 MΩ | ≥500 MΩ |
    | 温度系数(存储温度范围) | ±500 ppm/°C 最大 | ±500 ppm/°C 最大 |
    | 振动耐受性 | 15G | 15G |
    | 冲击耐受性 | 50G | 50G |

    三、产品特点和优势


    1. 高精度和无限分辨率:电位器能够实现近乎无限的分辨率,确保其输出值精确无误。
    2. 长使用寿命:旋转寿命可达10,000,000次,保证设备长时间稳定运行。
    3. 结构坚固耐用:采用高品质材料制造,具备出色的抗振动和冲击能力。
    4. 灵活性强:支持非标准功能定制,适配不同需求场景。
    5. 成本效益:紧凑设计和优异性能使其成为节省空间和成本的理想选择。

    四、应用案例和使用建议


    1. 工业自动化:精密电位器可作为反馈元件用于伺服控制系统,实时调整并反馈信号。
    2. 医疗设备:由于其较高的环境适应性,在复杂环境下的医疗仪器中也表现优异。
    3. 使用建议:为延长使用寿命,建议避免在极限温度或频繁震动的环境下使用;在高湿度环境中应注意密封处理,以防止潮湿对设备性能的影响。

    五、兼容性和支持


    6539/6639系列电位器兼容多种安装方式,如标准的3/8"-32 UNEF螺纹连接,并通过RoHS认证,符合环保要求。Bourns公司提供完善的售后服务和技术支持,包括定制化解决方案和产品维修服务。

    六、常见问题与解决方案


    1. 问题:旋转时出现异常噪音。
    解决方案:检查安装是否稳固,确保无外部应力作用于设备。若问题仍未解决,建议联系技术支持更换部件。
    2. 问题:设备使用寿命短。
    解决方案:查看是否超出额定功率或温度范围使用,严格按照说明书操作,定期清洁和润滑设备部件。

    七、总结和推荐


    6539/6639精密电位器凭借其高精度、长寿命和良好的环境适应性,展现了卓越的性能表现。在工业控制和自动化领域,这类电位器是值得信赖的选择。无论是用于实验室测试还是工业生产线上的关键任务,它都能提供可靠的支持。因此,我们强烈推荐这一系列产品,尤其是对高性能和可靠性有高要求的客户群体。

6639S-301-103参数

参数
电阻值 10KΩ
精度 ±15%
额定功率 1W
温度系数 ±500ppm/℃
锥度 线性
额定电压 -
长*宽*高 11.25mm(长度)*36.65mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

6639S-301-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

6639S-301-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 6639S-301-103 6639S-301-103数据手册
