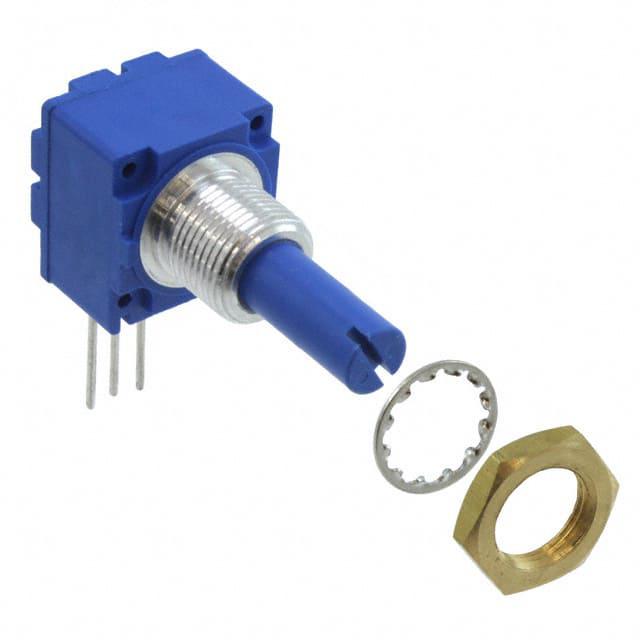

91R1A-R22-B20L

厂牌: BOURNS
产品描述: 100KΩ ±20% 1W ±1000ppm/℃ 线性 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 8274993
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 91R1A-R22-B20L

91R1A-R22-B20L概述


    产品简介


    Model 91, 92, 93, 94 & 95 - 5/8 ˝ Square Single-Turn Panel Control
    Model 91至Model 95是一系列5/8英寸方形单圈面板控制电位器,适用于多种工业应用。这些电位器具有导电塑料和陶瓷材料的选择,可提供不同的阻值范围和精度等级,广泛应用于仪器仪表、通信设备和控制系统中。

    技术参数


    | 参数类别 | 具体数值 |

    | 阻值范围 | 线性:1K ohms 至 1兆欧姆
    音频:1K ohms 至 1兆欧姆 |
    | 总电阻公差 | 线性:±5% 或 ±10%
    音频:±5% 或 ±10% |
    | 有效电气角度 | 线性:240° ± 5° 或 ± 6°
    音频:225° ± 5° 或 ± 6° |
    | 接触电阻变化 | ±1% 或 3欧姆(取最大值) |
    | 绝缘电压(海平面) | 1,500 VAC最小 |
    | 绝缘电阻(500 VDC) | 1,000兆欧姆最小 |
    | 功率等级(电压受限于功率耗散或350VAC中较小者) | 线性:+70°C 单节:1瓦特
    多节:0.5瓦特/节 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 储存温度范围 | -55°C 至 +125°C |
    | 振动强度(单节) | 15G |
    | 冲击强度(单节) | 30G |

    产品特点和优势


    - 高精度:总电阻公差为±5% 或 ±10%,确保稳定的输出。
    - 高隔离度:金属或塑料轴选项提供了几乎无限的电气电路隔离。
    - 环保设计:RoHS合规,适用于环保需求的应用。
    - 多样化配置:提供多种引脚布局配置,适应不同应用场景。

    应用案例和使用建议


    应用案例
    Model 91至Model 95电位器在仪器仪表和通信设备中被广泛应用,用于精确调节信号强度和设定系统参数。例如,在医疗设备中,这些电位器可以用于微调设备的输出功率;在汽车电子中,它们可用于控制音响系统的音量。
    使用建议
    1. 在安装时注意轴向方向,确保与机械结构匹配良好。
    2. 使用过程中定期检查接触电阻,以保证长期稳定运行。
    3. 考虑到环境因素(如振动和冲击),选择适当的机械结构以增强可靠性。

    兼容性和支持


    - 兼容性:Model 91至Model 95电位器可与其他标准尺寸的电位器和连接器配合使用。
    - 支持服务:Bourns公司提供详细的文档和在线技术支持,帮助用户解决安装和调试过程中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻异常增大 | 检查连接是否稳固,更换磨损严重的部件 |
    | 总电阻超出公差范围 | 确保安装正确,检查周围环境是否有干扰 |
    | 输出不稳定 | 确认输入电源稳定,检查负载情况 |

    总结和推荐


    综合评估:Model 91至Model 95电位器凭借其高精度、高隔离度和多样化的配置,在多种应用场景中表现出色。它们的环保设计和全面的支持服务使得这些产品在市场上具有很高的竞争力。
    推荐使用:强烈推荐Model 91至Model 95电位器在需要高精度、可靠性和稳定性的应用场景中使用。无论是工业设备还是消费电子产品,这些电位器都能提供卓越的性能表现。

91R1A-R22-B20L参数

参数
电阻值 100KΩ
精度 ±20%
额定功率 1W
温度系数 ±1000ppm/℃
锥度 线性
额定电压 -
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 散装

91R1A-R22-B20L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91R1A-R22-B20L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91R1A-R22-B20L 91R1A-R22-B20L数据手册

91R1A-R22-B20L封装设计

查看详情并下载
Symbol
Footprint
3D Model
