首页  >  产品百科  >  3590S-2-101L

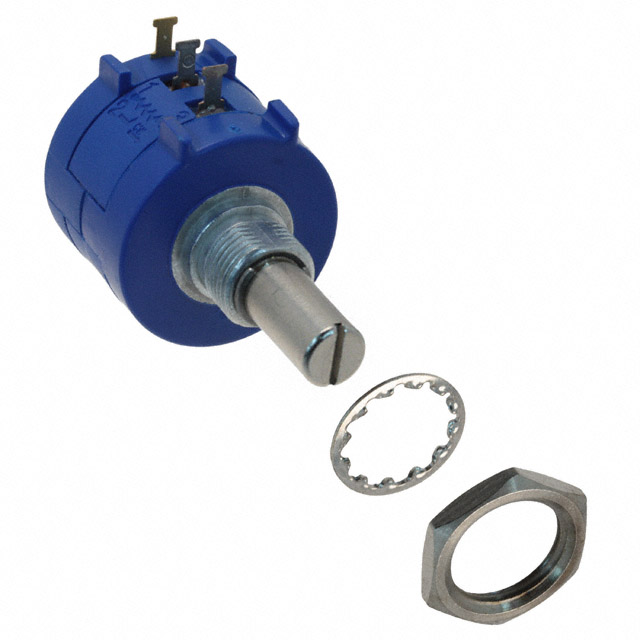

3590S-2-101L

厂牌: BOURNS
产品描述: 100Ω ±5% 2W ±50ppm/℃ 线性 面板安装 39.22mm(长度)*26.66mm(高度)
供应商型号: 3590S-2-101L
供应商: 国内现货
标准整包数: 10
BOURNS 电位器及其他可变电阻器 3590S-2-101L

3590S-2-101L概述


    产品简介


    3590 精密电位器是一款高精度的模拟控制装置,适用于人机界面(HMI)应用。此产品提供了多种安装选项,包括塑料或金属轴和套管、可选的防旋转销功能,以及线绕电阻。这些特性使得它在各种复杂的电气环境中都能表现出色。

    技术参数


    - 电气特性:
    - 标准电阻范围:200 至 100 K 欧姆
    - 总电阻容差:±5%
    - 独立线路线性度:±0.25%
    - 有效电气角度:360° +10°, -0°
    - 绝对最小电阻:1 欧姆或 0.1% 最大值(取较大者)
    - 噪声:100 欧姆 ENR 最大值
    - 耐电压(MIL-STD-202 方法 301):海平面最小值为 1,500 VAC
    - 功率等级(电压受限于功率耗散或 450 VAC 中较小者):+40°C 时为 2 瓦;+125°C 时为 0 瓦
    - 绝缘电阻(500 VDC):最小值为 1,000 兆欧姆
    - 最大转速:200 RPM
    - 分辨率:见推荐型号编号
    - 环境特性:
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C
    - 存储温度范围内的温度系数:±50 ppm/°C 最大单位
    - 振动:15 G
    - 冲击:50 G
    - 防护等级:密封版本 IP 65;未密封版本 IP 40
    - 潮湿敏感度等级:1 级
    - ESD 分类(HBM):N/A
    - 机械特性:
    - 限制强度:45 N-cm (64 oz-in) 最小值
    - 机械角度:360° +10°, -0°
    - 转矩:启动和运行最大值为 0.85 N-cm (1.2 oz-in)(未密封);1.41 N-cm (2.0 oz-in)(密封)
    - 安装力矩:塑料为 55-80 N-cm (5-7 lb-in);金属为 90-113 N-cm (8-10 in-lb)
    - 轴向跳动:0.13 mm (0.005 in) T.I.R.
    - 侧向跳动:0.20 mm (0.008 in) T.I.R.
    - 轴端游隙:0.25 mm (0.010 in) T.I.R.
    - 轴径向游隙:0.13 mm (0.005 in) T.I.R.
    - 引导直径跳动:0.08 mm (0.003 in) T.I.R.
    - 反冲:1.0° 最大值
    - 重量:约 19 克

    产品特点和优势


    3590 精密电位器拥有许多独特的功能,使其在各种复杂的应用环境中表现出色。其具备防旋转销功能、塑料或金属轴和套管的选择性、线绕电阻设计、焊接脚或印刷电路板引脚等优点。这些特点使其能够广泛应用于工业自动化、医疗设备和汽车电子等领域,具有较高的市场竞争力。

    应用案例和使用建议


    该电位器通常用于需要精密调节的应用场景,例如工业控制面板、医疗设备、音频设备等。为了确保最佳性能,用户应在特定应用场景中进行实际测试和验证。建议在使用过程中注意避免过度振动和冲击,以延长电位器的使用寿命。

    兼容性和支持


    3590 精密电位器支持多种终端样式,包括焊接脚和印刷电路板引脚。该产品还提供多个配置选项,客户可以根据具体需求选择合适的型号。制造商提供了详细的文档和技术支持,帮助用户正确安装和使用产品。同时,对于某些特殊需求,用户可以咨询工厂获取更多配置选项。

    常见问题与解决方案


    - 问题1: 如何处理电位器的振动问题?
    - 解决方案: 使用密封版本的产品以提高抗振动能力。此外,确保安装牢固,减少额外的振动源。
    - 问题2: 如何检查电位器的噪声水平?
    - 解决方案: 在典型的工作条件下进行实际测量,并确保符合相关标准和规范。

    总结和推荐


    3590 精密电位器凭借其高精度、多功能和良好的可靠性,在工业应用中表现优异。其广泛的适用性和出色的稳定性使其成为众多应用场景的理想选择。鉴于其卓越的性能和丰富的功能,我们强烈推荐这一产品。在使用过程中,用户应注意正确的安装和维护,以充分发挥其潜力并延长使用寿命。

3590S-2-101L参数

参数
电阻值 100Ω
精度 ±5%
额定功率 2W
温度系数 ±50ppm/℃
锥度 线性
额定电压 -
长*宽*高 39.22mm(长度)*26.66mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

3590S-2-101L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3590S-2-101L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3590S-2-101L 3590S-2-101L数据手册

3590S-2-101L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 44.748
50+ ¥ 43.896
150+ ¥ 43.152
库存: 480
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 447.48
