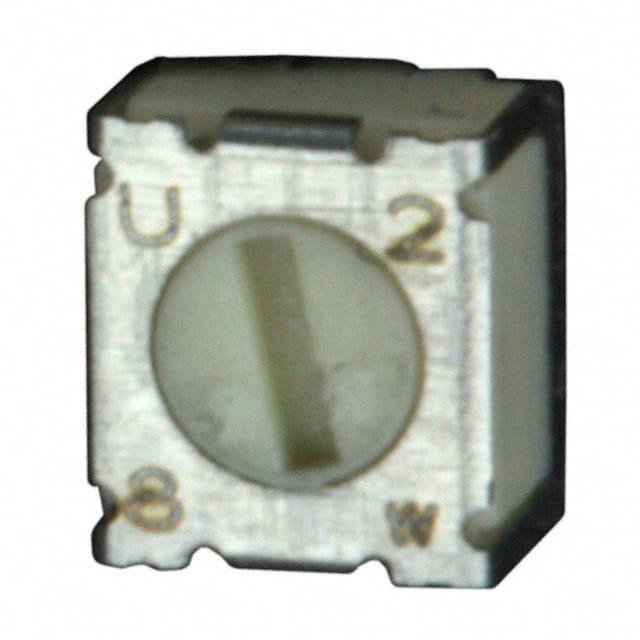

3312J-1-501E

厂牌: BOURNS
产品描述: 500Ω ±20% 100mW ±100ppm/℃ 贴片安装 1.7mm(高度)
供应商型号: BN-3312J-1-501E
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3312J-1-501E

3312J-1-501E概述


    产品简介


    3312 - 2 mm SMD Trimpot® 调节电位器 是一种表面贴装型的 2 毫米方形单圈电位器,采用陶瓷电阻芯和密封设计。此电位器专为微调应用而设计,兼容表面贴装制造工艺,具备小巧灵活的设计特点,并符合 RoHS 标准。广泛应用于需要精密调整电压或阻值的场合,如通信设备、仪器仪表及各种电子产品中。

    技术参数


    - 电阻范围: 10 欧姆至 2 兆欧姆
    - 电阻容差: ±20%
    - 端电阻: ≤1% 或 2 欧姆(取较大者)
    - 接触电阻变化: ≤5% 或 3 欧姆(取较大者)
    - 可调性:
    - 电压分压器: ±0.4%
    - 动态电阻器: ±0.8%
    - 分辨率: 几乎无限
    - 绝缘电阻: ≥100 兆欧
    - 介电强度:
    - 海平面: 500 VAC
    - 高空 70,000 英尺: 350 VAC
    - 调整角度: 255 度(名义)
    - 温度系数: ±100 ppm/℃
    - 操作温度范围: -55°C 至 +125°C
    - 封装规格: 500 pcs./7" 卷盘(MSL-1)

    产品特点和优势


    1. 微型设计: 适合紧凑空间应用,便于集成。
    2. 兼容性: 兼容表面贴装制造流程,提高生产效率。
    3. 可靠性: 环境适应性强,符合行业标准要求。
    4. 高精度: 可调性高,分辨率几乎无限,适用于精密仪器。
    5. 高稳定性: 低接触电阻变化和高绝缘电阻保证长期稳定运行。

    应用案例和使用建议


    应用案例
    - 在手持式通信设备中用于微调频率。
    - 在实验室测试设备中作为精密电阻器。
    - 在音频设备中调节音量或均衡器设置。
    使用建议
    - 为了确保最佳性能,建议在调整时避免过度扭矩。
    - 定期检查和清洁接触点,以防止灰尘和污垢影响性能。
    - 尽可能在较低温度范围内使用,以避免过热导致的性能衰减。

    兼容性和支持


    该产品与常见的表面贴装设备兼容,且制造商提供标准包装和详细的处理指南。如有疑问或技术支持需求,可联系厂商获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不准确 | 确保安装正确,并进行重新校准。 |
    | 调整过程中阻力过大 | 检查是否有污物阻碍,适当清洁。 |
    | 产品损坏 | 检查运输过程中的保护措施,如有损坏请联系供应商更换。|

    总结和推荐


    3312 - 2 mm SMD Trimpot® 调节电位器 以其小巧的设计、高精度和优异的环境适应性,在精密电子设备中表现出色。对于需要微调电阻或电压的应用场景,这是一个值得推荐的选择。其良好的市场竞争力和广泛应用前景使其成为电子工程师的理想选择。

3312J-1-501E参数

参数
电阻值 500Ω
精度 ±20%
额定功率 100mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 1.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3312J-1-501E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3312J-1-501E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3312J-1-501E 3312J-1-501E数据手册

3312J-1-501E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.1218 ¥ 26.629
100+ $ 2.8798 ¥ 24.5647
500+ $ 2.5894 ¥ 22.0876
1000+ $ 2.4805 ¥ 21.1587
库存: 1925
起订量: 31 增量: 0
交货地:
最小起订量为:25
合计: ¥ 665.72
