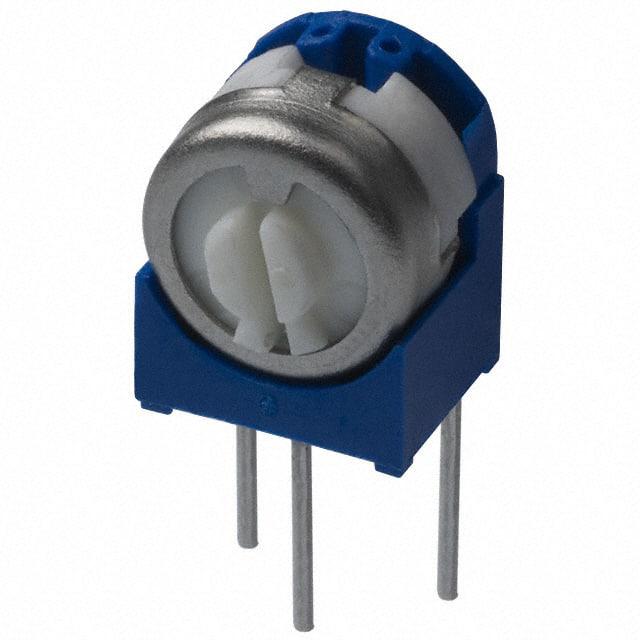

3329W-1-503LF

厂牌: BOURNS
产品描述: 50KΩ ±10% 500mW ±100ppm/℃ 插件 通孔安装 8.38mm(高度)
供应商型号: N-3329W-1-503LF
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3329W-1-503LF

3329W-1-503LF概述


    产品简介


    产品类型及主要功能
    本产品为Bourns公司生产的3329系列单圈调整电位器(Trimpot®),采用1/4英寸圆形设计,具有工业级密封特性。它适用于单圈旋转调整,并且提供5种标准终端样式。此电位器主要用于调整电阻值,适用于各种电子设备中的精密调节需求。
    应用领域
    3329系列单圈调整电位器广泛应用于通信设备、工业控制设备、医疗仪器等领域,特别是在需要高精度调节的场合,如音频设备、电源管理、测试仪器等。

    技术参数


    电气特性
    - 标准电阻范围:10到1兆欧姆
    - 电阻公差:±10%标准(可定制更严格公差)
    - 绝对最小电阻:1%或2欧姆(以较高者为准)
    - 接触电阻变化:最大3%或3欧姆(以较高者为准)
    工作环境
    - 温度范围:-55°C至+150°C
    - 温度系数:±100 ppm/°C
    - 湿度测试:根据MIL-STD-202方法103进行,96小时湿度暴露后变化率≤3%
    - 振动耐受性:30G(1%ΔTR;1%ΔVR),除"P"引脚风格外
    - 冲击耐受性:100G(1%ΔTR;1%ΔVR)

    产品特点和优势


    - 调校便捷:采用1/4英寸圆形设计,易于操作。
    - 高可靠性:密封设计,能够在极端环境中稳定运行。
    - 多种终端选项:提供5种标准终端样式,适应不同应用场景。
    - 环保合规:RoHS符合性版本可选,满足环保要求。
    - 适用性广泛:可用于多种高精度调节需求的应用场合,适用于大批量生产和特定应用需求。

    应用案例和使用建议


    应用案例
    - 电源管理:用于调整电源输出电压,确保稳定的电力供应。
    - 音频设备:调节音量控制,确保音频输出的一致性。
    使用建议
    - 在高温环境下使用时,确保温度不超过150°C,以避免性能衰减。
    - 在潮湿或震动环境中使用时,考虑采取额外的保护措施,如安装防震套件。

    兼容性和支持


    兼容性
    3329系列电位器可与多种电子设备兼容,特别是在需要高精度调节的应用中表现出色。例如,在通信设备和医疗仪器中,其性能得到了广泛认可。
    支持和维护
    Bourns公司提供详细的用户手册和技术支持服务,确保用户能够顺利地进行安装和调试。此外,厂商还提供了详细的FAQ文档,帮助用户解决常见问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 调节过程中发现接触不良 | 确保引脚连接正确并清洁接触面 |
    | 设备长时间使用后性能下降 | 检查环境条件是否超出推荐范围,考虑更换设备 |
    | 调整精度不高 | 选择更高精度版本的产品,并重新校准 |

    总结和推荐


    3329系列单圈调整电位器凭借其高精度、可靠性强的特点,在各种应用环境中均表现出色。特别是对于需要高精度调节的场合,3329系列是理想的选择。结合其灵活的终端选项和环保特性,使得这款电位器成为市场上极具竞争力的产品之一。我们强烈推荐使用3329系列电位器来提升您的电子设备性能。

3329W-1-503LF参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 8.38mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3329W-1-503LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3329W-1-503LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3329W-1-503LF 3329W-1-503LF数据手册

3329W-1-503LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
85+ $ 1.3038 ¥ 11.0823
200+ $ 1.1742 ¥ 9.9807
库存: 202
起订量: 85 增量: 1
交货地:
最小起订量为:85
合计: ¥ 941.99
直接购买
加入购物车
