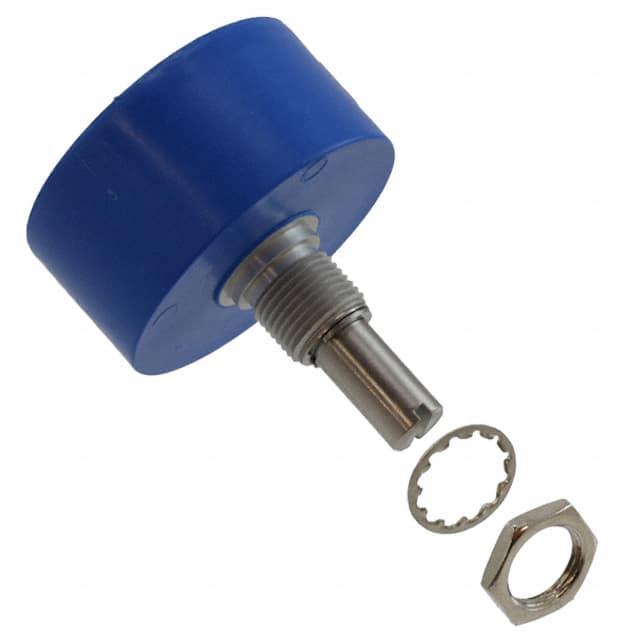

6657S-1-102

厂牌: BOURNS
产品描述: 1KΩ ±10% 1.5W ±500ppm/℃ 线性 面板安装 38.69mm(长度)*41.86mm(高度)
供应商型号: 1612598
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 6657S-1-102

6657S-1-102概述

    电子元器件产品技术手册

    产品简介


    本产品是Bourns公司的精密电位器(6657系列),其设计适用于需要高精度控制的应用场合。主要功能是通过旋转电位器来调节电阻值,以实现对电路电压或电流的精准控制。其广泛应用于汽车、工业自动化、医疗设备、消费电子产品等领域,尤其是在需要高精度和稳定性的环境中表现出色。

    技术参数


    以下是6657精密电位器的主要技术规格:
    - 电阻范围: 1 K至100 K欧姆
    - 总电阻公差: ±10%
    - 独立线性度: ±1%
    - 有效电气角度: 340° ± 3°
    - 端电压: 最大0.5%
    - 输出平滑度: 0.1%
    - 绝缘电阻(500 VDC): ≥1,000兆欧姆
    - 机械角度: 连续可调
    - 扭矩(启动与运行): ≤0.40 N-cm(0.5 oz-in)
    - 安装扭矩: ≤170-200 N-cm(15-18 lb-in)
    - 防潮等级: IP 40
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -65°C 至 +125°C
    - 温度系数: ±500 ppm/°C
    - 振动耐受: 15 G
    - 冲击耐受: 50 G
    - 负载寿命: 1,000小时,1.5瓦
    - 旋转寿命: 10,000,000次轴转动

    产品特点和优势


    6657精密电位器具有以下特点和优势:
    - 安装方便:采用法兰安装,便于安装和固定。
    - 高精度:线性度达到±1%,总电阻公差为±10%。
    - 稳定性高:适用于广泛的温度范围和湿度条件。
    - 可靠性高:具有良好的抗振性和冲击性。
    - 定制化服务:可提供非标准特性和规格,满足客户多样化需求。

    应用案例和使用建议


    应用案例:该产品广泛应用于需要高精度调节的应用场合,如工业控制系统、汽车仪表盘、医疗设备等。
    使用建议:
    - 环境选择:确保设备处于工作温度范围内,避免过热或过冷导致性能下降。
    - 定期检查:长期使用后进行定期检查,确保电位器保持良好状态。
    - 正确接线:确保接线无误,避免错误接线导致设备故障。

    兼容性和支持


    6657精密电位器具有良好的兼容性,可与其他标准电气设备配合使用。制造商提供详细的技术支持和服务,包括安装指导、故障排查和维修等。此外,用户可以咨询厂家获取更多非标准特性和规格的信息。

    常见问题与解决方案


    - 问题一:电位器阻值不稳定。
    - 解决方案:检查是否因振动或冲击造成影响,确保安装牢固;如问题仍未解决,可能需要更换新的电位器。

    - 问题二:电位器工作温度超出范围。
    - 解决方案:根据手册要求,确保电位器工作在规定的温度范围内;如需更高温度使用,可咨询厂商是否提供高温版本。

    - 问题三:电位器线性度不佳。
    - 解决方案:检查是否有外部干扰或接触不良,重新校准电位器;如仍无法解决问题,建议联系技术支持团队。

    总结和推荐


    综上所述,Bourns 6657精密电位器是一款高性能的产品,适合需要高精度和可靠性的应用场合。它具备出色的线性度、稳定的性能和良好的兼容性。如果您正在寻找一款适用于各种环境下的精密电位器,强烈推荐选择这款产品。

6657S-1-102参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 1.5W
温度系数 ±500ppm/℃
锥度 线性
额定电压 -
长*宽*高 38.69mm(长度)*41.86mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

6657S-1-102厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

6657S-1-102数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 6657S-1-102 6657S-1-102数据手册

6657S-1-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
