3549S-1AA-103B

厂牌: BOURNS
产品描述: 10KΩ ±3% 2W ±50ppm/℃ 线性 面板安装 40.43mm(长度)*22.48mm(宽度)
供应商型号: 2813686
供应商: 海外现货
标准整包数: 1

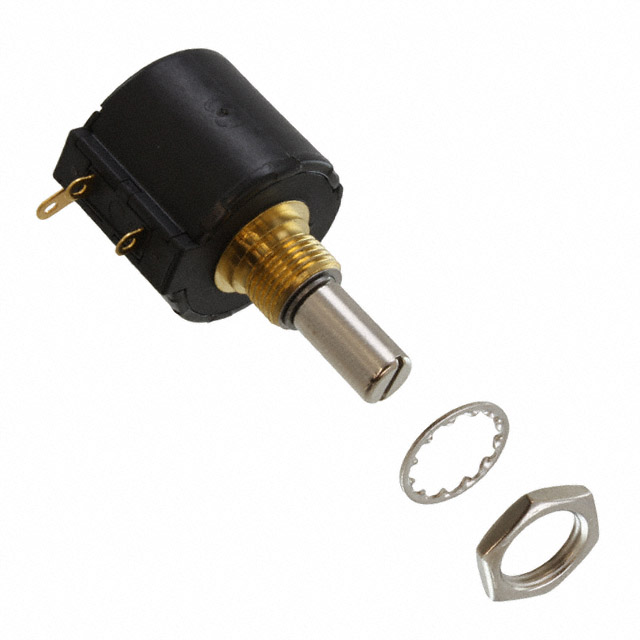

BOURNS 电位器及其他可变电阻器 3549S-1AA-103B

3549S-1AA-103B概述


    产品简介


    3549 - 10-Turn Precision Potentiometer
    3549系列10转精密电位器是一种高精度、高可靠性的电位计,适用于各种工业自动化和人机交互(HMI)及机器接口(MMI)的应用。该产品采用线绕和Hybritron®元件,具有高旋转寿命和可选的0.1%线性度。它支持侧向载荷使用,并且符合RoHS标准。

    技术参数


    | 参数类别 | 指标 |

    | 电阻范围 | 线绕:100Ω到100KΩ |
    Hybridron:1KΩ到100KΩ |
    | 总电阻容差 | ±3% (线绕) |
    ±10% (Hybridron) |
    | 独立线性度 | ±0.2% (线绕) |
    ±0.1% (Hybridron) |
    | 最大电气角度 | 360° ± 10° |
    | 绝对最小电阻/端电压 | 线绕:≥1Ω或0.1%最大 |
    Hybridron:0.2%最大 |
    | 噪声/输出平滑度 | 线绕:≤100Ω |
    Hybridron:≤0.10%最大 |
    | 最大端子电流 | 20mA (线绕) |
    10mA (Hybridron) |
    | 电气耐压 (海平面) | ≥1,000 VAC |
    | 绝缘电阻 (500V DC) | ≥1,000 MΩ |
    | 分辨率 | 线绕:参见如何订购图表 |
    Hybridron:无限分辨率 |
    | 功率额定值 | +70°C:2瓦 |
    +125°C:0瓦 |

    产品特点和优势


    - 独特的材料组合:采用线绕和Hybritron®元件,确保卓越的电气特性和长寿命。
    - 高旋转寿命:无负载或带载情况下,可达200万转。
    - 灵活的设计:提供单球轴承和双球轴承选项,可根据需求选择。
    - 线性度高:可选的0.1%独立线性度,适合精密控制。
    - 符合RoHS标准:适用于环保要求高的场合。
    - 耐用性高:可在极端温度和振动环境下稳定工作。

    应用案例和使用建议


    3549系列电位器广泛应用于自动化控制系统、仪器仪表、医疗设备和消费电子产品。特别是在需要高精度调节和长寿命的应用场合中表现出色。例如,在数控机床和机器人手臂上使用时,可以实现精准的位置控制。
    使用建议
    - 在高湿度环境中使用时,应注意防潮处理,以保持电气性能。
    - 定期进行负载寿命测试,以确保长期稳定性。

    兼容性和支持


    - 兼容性:该产品设计灵活,能够与不同类型的面板和外壳兼容。
    - 支持和服务:厂商提供详细的使用指南和技术支持,包括定制化服务。同时,建议用户在特定应用场景下验证产品的实际性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品运行时噪声增大 | 检查并清理接点,确保接触良好 |
    | 电阻值不稳定 | 更换新的元件,检查电路连接是否正确 |
    | 轴转动不顺畅 | 清理或更换内部润滑脂,检查轴心是否有损坏 |
    | 长时间使用后出现漂移 | 检查环境因素如温度、湿度变化的影响,必要时进行校准 |

    总结和推荐


    综上所述,3549系列10转精密电位器凭借其高精度、长寿命和多样的适用性,在多种工业和消费应用中表现出色。特别适合需要高精度和长使用寿命的场景。强烈推荐该产品用于需要精密控制的应用场合,尤其是自动化控制系统和高端医疗器械。厂商提供的技术支持和良好的兼容性使其成为用户的理想选择。

3549S-1AA-103B参数

参数
电阻值 10KΩ
精度 ±3%
额定功率 2W
温度系数 ±50ppm/℃
额定电压 -
锥度 线性
长*宽*高 40.43mm(长度)*22.48mm(宽度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

3549S-1AA-103B厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3549S-1AA-103B数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3549S-1AA-103B 3549S-1AA-103B数据手册

3549S-1AA-103B封装设计

查看详情并下载
Symbol
Footprint
3D Model
