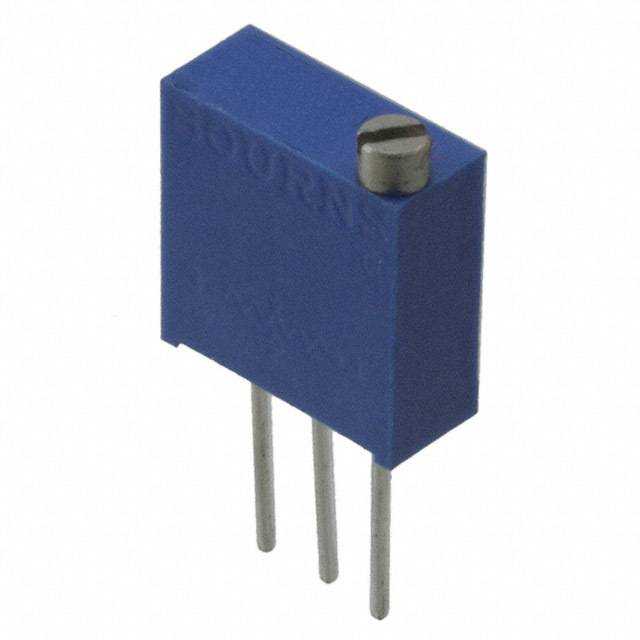

3292W-1-105LF

厂牌: BOURNS
产品描述: 1MΩ ±10% 500mW ±100ppm/℃ 线性 通孔安装 9.53mm*3.81mm*9.53mm
供应商型号: 652-3292W-1-105LF
供应商: Mouser
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3292W-1-105LF

3292W-1-105LF概述

    3292 - 3/8 ˝ Square Trimpot® Trimming Potentiometer

    产品简介


    3292 - 3/8 ˝ Square Trimpot® 是一款多功能精密线绕可调电阻器(电位计),适用于工业级应用。它具有多圈调节、陶瓷材料(Cermet)制作而成,密封设计以提高耐用性。该电位计提供面板安装选件,薄型设计,符合RoHS标准,并且拥有无限分辨率,适合各种精确调节需求。

    技术参数


    - 基本规格:
    - 尺寸:3/8 ˝方形
    - 阻值范围:10Ω至1MΩ
    - 接触电阻变化:≤1.0% 或 ≤3Ω
    - 调整精度:电压±0.01%,阻值±0.05%
    - 绝缘电阻:≥1000MΩ@500VDC
    - 漏电强度:海平面下900VAC,80000英尺下350VAC
    - 最大行程:25圈
    - 电气特性:
    - 功率等级:85°C时为0.5瓦特,150°C时为0瓦特
    - 温度系数:±100ppm/°C
    - 环境条件:工作温度范围为-65°C至+150°C
    - 震动和冲击测试:振动30G,冲击100G
    - 寿命测试:负载寿命1000小时@85°C,转动寿命200次
    - 物理特性:
    - 扭矩:最大5.0oz-in.
    - 安装方式:螺丝安装,最大扭矩12oz-in.
    - 引脚:可焊接引脚
    - 重量:0.025盎司
    - 标记:制造商标志,阻值代码,接线图,日期代码,型号号和样式

    产品特点和优势


    - 多重调节能力: 多圈调节设计使得用户能够进行精细调整,适合需要高精度的应用场景。
    - 密封设计: 采用密封结构提高了产品的稳定性和可靠性,特别适用于恶劣环境。
    - 面板安装: 提供选配的面板安装方式,便于嵌入式安装。
    - 兼容性: 采用通用尺寸设计,易于集成到现有系统中。
    - 无限分辨率: 提供了非常高的精度和稳定性,确保长时间使用的准确性和可靠性。

    应用案例和使用建议


    - 应用案例: 这款电位计广泛应用于自动化控制、测量仪器、汽车电子、医疗设备等领域。例如,在一个温度控制系统中,该电位计可以用于微调设定点温度。
    - 使用建议: 在使用过程中,为了延长使用寿命,建议保持电位计在规定的温度范围内使用,并避免过大的振动和冲击。定期检查和清洁接触部分,以保持最佳性能。

    兼容性和支持


    - 兼容性: 该产品兼容大多数常见的电路板设计,并且与现有的多种设备和模块兼容。
    - 支持和服务: 生产商提供了详尽的技术文档和客户支持,包括安装指南、使用说明和技术咨询等服务。

    常见问题与解决方案


    - 问题1: 使用过程中发现接触电阻变大。
    - 解决方案: 清洁接触部位,检查是否有磨损或腐蚀现象。如情况严重,建议更换新的电位计。
    - 问题2: 电位计无法精确调整。
    - 解决方案: 确保电位计正确连接,检查电源电压和线路电阻。如果仍然无法调整,请联系技术支持。
    - 问题3: 电位计在高温环境下出现异常。
    - 解决方案: 检查电位计的工作温度是否超出规范范围。如果超过,建议更换适合高温环境的型号。

    总结和推荐


    3292 - 3/8 ˝ Square Trimpot® 是一款性能优异、应用广泛的精密电位计。它不仅具备多圈调节能力和密封设计,还提供了高精度和可靠的性能。因此,推荐在需要高精度调节的工业控制和测量应用中使用。此外,生产商提供的技术支持和客户支持也是一大亮点,为用户提供了全方位的服务保障。

3292W-1-105LF参数

参数
电阻值 1MΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 9.53mm*3.81mm*9.53mm
安装方式 通孔安装
零件状态 在售

3292W-1-105LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3292W-1-105LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3292W-1-105LF 3292W-1-105LF数据手册

3292W-1-105LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.7785 ¥ 141.7783
10+ $ 14.5476 ¥ 122.9272
25+ $ 13.9536 ¥ 117.9079
50+ $ 12.1176 ¥ 102.3937
100+ $ 8.4564 ¥ 71.4566
250+ $ 7.875 ¥ 66.5438
500+ $ 7.581 ¥ 64.0595
1000+ $ 7.4025 ¥ 62.5511
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 141.77
