3224J-1-503E

厂牌: BOURNS
产品描述: 50KΩ ±10% 250mW ±100ppm/℃ SMD 贴片安装 3.71mm(高度)
供应商型号: 26M-3224J-1-503E
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3224J-1-503E

3224J-1-503E概述

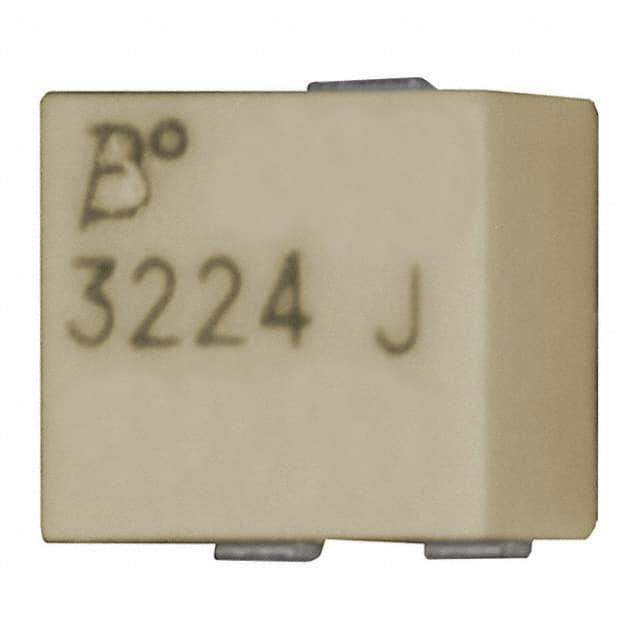

    3224 - 4 mm SMD Trimpot® Trimming Potentiometer

    1. 产品简介


    3224 - 4 mm SMD Trimpot® Trimming Potentiometer是一款表面贴装(Surface Mount)型多圈电位器,适用于工业和密封环境下的精密调整需求。该电位器采用陶瓷材质制造,符合RoHS标准,并且采用了无卤素设计,适合环保要求较高的应用场合。其独特的设计和优异的性能使其成为各种电子设备中的理想选择。

    2. 技术参数


    电气特性:
    - 电阻范围: 10 到 2 兆欧姆(具体请参考标准电阻表)
    - 电阻精度: ±10% 标准
    - 最小绝对电阻: 1% 或 2.0 欧姆(两者中较大者)
    - 接触电阻变化: 1% 或 3 欧姆最大
    - 分辨率: 几乎无限
    - 绝缘电阻: 500 VDC, 100 兆欧姆最小
    - 击穿电压: 海平面下 600 VAC(1分钟)
    - 调整角度: 12 圈名义值
    环境特性:
    - 功率等级(最高300伏特):
    - 85°C: 0.25 瓦特
    - 150°C: 0 瓦特
    - 温度范围: -65°C 到 +150°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C 氟里昂/60秒
    - 湿度: MIL-STD 202 方法106,TRS ±2%,IR 10 兆欧姆
    - 振动: 20G TRS±1%,VRS±1%
    - 冲击: 100G TRS ±1%,VRS ±1%
    - 负载寿命: 在85°C额定功率下 1000小时,TRS 3 欧姆或 3%(较大者)
    - 旋转周期: 200次循环,TRS 3 欧姆或 3%(较大者)
    - 热冲击: 5个周期,TRS ±2%,VRS ±1%
    - 湿敏度级别: N/A

    3. 产品特点和优势


    特点:
    - 表面贴装型,尺寸为4毫米正方形
    - 多圈电位器,适合需要精细调节的应用
    - 采用陶瓷材料,适合工业和密封环境
    - 无卤素设计,符合环保要求
    - 具有防板洗处理能力,适应复杂环境
    优势:
    - 低CRV - 1%
    - 符合RoHS标准
    - 设计符合EIA/EIAJ/IPC/VECI SMD标准
    - 可通过点击链接获取详细的调整应用指南

    4. 应用案例和使用建议


    应用案例:
    - 广泛应用于各种电子设备中,如家用电器、医疗设备、工业控制系统等。
    - 特别适合于需要高精度、高稳定性的应用场合。
    使用建议:
    - 在安装时确保正确对齐电位器,以避免不必要的应力。
    - 在调试过程中,应遵循制造商提供的详细指南,确保调整角度在规定范围内。
    - 定期检查连接部位,以确保良好的电气接触。

    5. 兼容性和支持


    兼容性:
    - 该电位器符合多种标准,可与不同品牌和型号的电子设备兼容。
    支持:
    - 厂商提供详细的使用指南和技术支持,用户可通过访问官方网站获取更多资源。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:无法正常调整电位器
    - 解决方案: 确保电位器正确安装,并且已根据应用指南进行了调整。

    - 问题2:电位器出现过热现象
    - 解决方案: 检查负载和电路设计,确保电位器在规定的功率范围内使用。

    7. 总结和推荐


    综合评估:
    - 优点: 该电位器具有优异的精度、稳定性以及广泛的适用范围。其无卤素设计和表面贴装结构使其非常适合在苛刻环境下使用。
    推荐使用:
    - 鉴于其出色的性能和广泛的应用场景,强烈推荐该产品用于需要高精度调整的应用场合。

3224J-1-503E参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 3.71mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3224J-1-503E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3224J-1-503E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3224J-1-503E 3224J-1-503E数据手册

3224J-1-503E封装设计

查看详情并下载
Symbol
Footprint
3D Model
