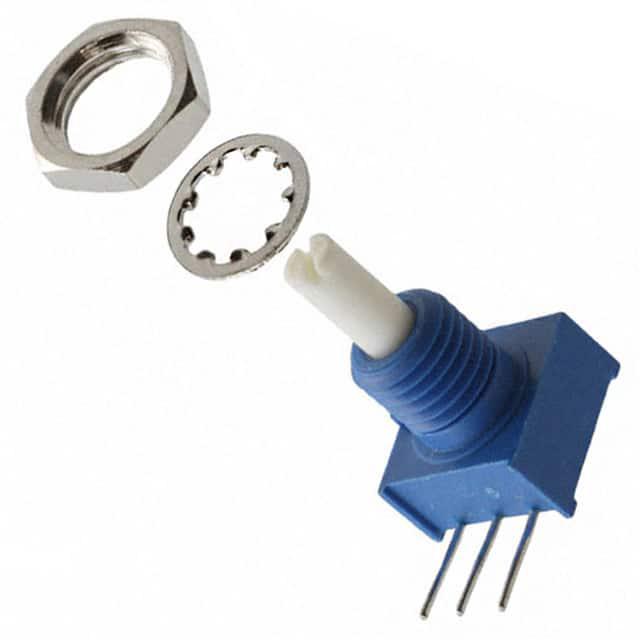

3310C-001-502L

厂牌: BOURNS
产品描述: 5KΩ ±20% 250mW ±1000ppm/℃ 线性 面板安装 9.53mm*9.53mm*9.53mm
供应商型号: 5220502
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3310C-001-502L

3310C-001-502L概述


    产品简介


    Bourns 3310系列9mm方形密封面板控制电位器是一种集成了导电塑料材料的高性能电位器。这种电位器适合安装在PC板或套管上,可以选用塑料或金属套管和塑料旋钮。其独特之处在于能够承受典型的工业洗涤过程,并且提供了紧凑的封装,从而节省电路板和面板的空间。3310系列广泛应用于需要精密控制的应用场合,例如工业自动化、医疗设备和消费电子产品。

    技术参数


    电气特性
    - 标准电阻范围(线性):1 KΩ 至 1 MΩ
    - 总电阻容差(线性):±20%
    - 独立线性度:±5%
    - 末端电阻:2% 或 2 Ω,以较大者为准
    - 有效电气角度:270° ±15°
    - 接触电阻变化:1% 或 1 Ω,以较大者为准
    - 介电强度(海平面):900 VAC最小值;海拔70,000英尺时:350 VAC最小值
    - 绝缘电阻:最小1,000 MΩ
    - 功率额定值@ 70°C(在125°C时降额至0):0.25瓦特
    环境特性
    - 工作温度范围:-40°C 至 +125°C (-40°F 至 +257°F)
    - 存储温度范围:-55°C 至 +125°C (-67°F 至 +257°F)
    - 振动:30 G
    - 冲击:100 G
    - 负载寿命:1,000小时
    - 旋转寿命(无负载):50,000次循环
    - 防水等级:IP67
    - 湿度抵抗力:符合MIL-STD-202方法103条件B
    机械特性
    - 停止强度:5.65 N-cm (8 oz-in)
    - 机械角度:300°名义
    - 扭矩
    - 启动:最大3.53 N-cm (5.0 oz-in)
    - 运行:最大3.53 N-cm (5.0 oz-in)
    - 安装扭矩(套管):塑料套管最大45 N-cm (4.0 lb-in),金属套管最大79 N-cm (7.0 lb-in)
    - 重量:单个部分4.5克;每增加一个部分增加2.5克
    - 终端:可焊接引脚

    产品特点和优势


    - 导电塑料材料:提高耐用性和可靠性。
    - 适应性强:可选塑料或金属套管和塑料旋钮,适用于不同应用。
    - 抗洗涤能力:能够承受典型工业洗涤过程,适合严苛环境。
    - 紧凑设计:节省空间的设计使其在狭小空间内也能灵活应用。
    - 高精度:优秀的线性度和接触电阻变化控制,保证高精度调节。
    - 防护等级:达到IP67防护等级,具备良好的防水和防尘性能。
    - 高耐久性:具备优异的负载寿命和旋转寿命,确保长时间稳定工作。

    应用案例和使用建议


    应用案例
    Bourns 3310系列9mm方形密封面板控制电位器适用于多种场景,如工业自动化控制面板、医疗监测设备、智能家居控制系统等。这些应用场景通常要求电位器具有高可靠性和精确性。
    使用建议
    - 在安装过程中注意不要超过指定的扭矩限制,以防止损坏机械结构。
    - 在高湿度环境中使用时,确保电位器达到IP67防护等级,避免水分侵入。
    - 定期进行清洁和检查,特别是在工业洗涤过程中,以延长使用寿命。
    - 选择合适的套管和旋钮材料以适应不同的安装需求。

    兼容性和支持


    Bourns 3310系列9mm方形密封面板控制电位器与其他电子元件或设备具有良好的兼容性。提供详细的安装指南和技术支持服务,以帮助用户快速集成到系统中。此外,公司还提供详细的故障排查指南和维修支持。

    常见问题与解决方案


    常见问题
    - Q: 电位器在使用过程中出现接触不良现象怎么办?
    - A: 检查接触点是否有灰尘或污染物,必要时进行清洁处理。确认所有连接件均已牢固安装。

    - Q: 电位器的使用寿命如何延长?
    - A: 定期进行维护和清洁,保持工作环境干燥清洁,避免在极端条件下使用。

    总结和推荐


    Bourns 3310系列9mm方形密封面板控制电位器是一款高性能的电位器,具备出色的线性度和耐用性。其紧凑的设计和多种安装选项使得它成为各种应用场景的理想选择。总体而言,这是一款值得推荐的产品,尤其适用于需要高可靠性和精度的应用场合。

3310C-001-502L参数

参数
电阻值 5KΩ
精度 ±20%
额定功率 250mW
温度系数 ±1000ppm/℃
锥度 线性
额定电压 -
长*宽*高 9.53mm*9.53mm*9.53mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3310C-001-502L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3310C-001-502L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3310C-001-502L 3310C-001-502L数据手册

3310C-001-502L封装设计

查看详情并下载
Symbol
Footprint
3D Model
