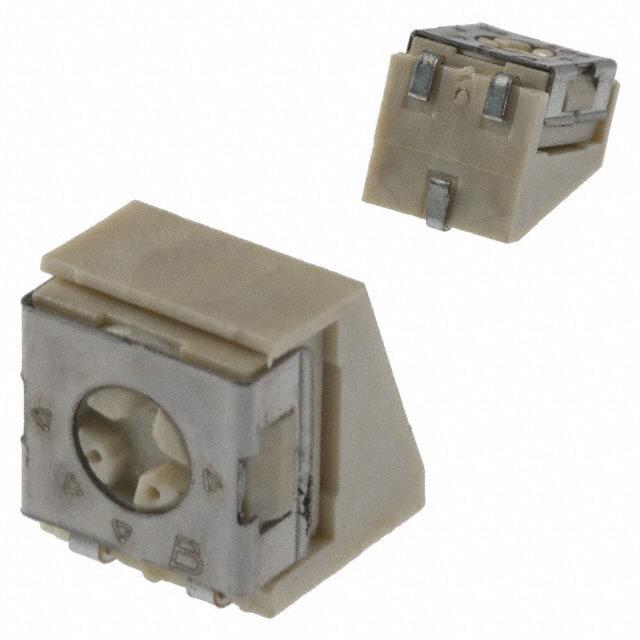

3314Z-1-504E

厂牌: BOURNS
产品描述: 500KΩ ±20% 250mW ±100ppm/℃ 贴片安装 5.76mm(高度)
供应商型号: 652-3314Z-1-504E
供应商: Mouser
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3314Z-1-504E

3314Z-1-504E概述


    产品简介


    3314系列4毫米方形Trimpot®微调电位器是一款专为工业应用设计的表面安装单圈旋转式电位器。这种电位器广泛应用于需要精确调节电压或电流的应用场合,如消费电子产品、工业控制装置、医疗设备及汽车电子系统等。

    技术参数


    - 标准电阻范围: 10 欧姆至 2 兆欧姆
    - 电阻公差: ±20%
    - 端子电阻: 1% 或 2 欧姆(以较大者为准)
    - 接触电阻变化: 3% 或 3 欧姆
    - 分辨率: 无限
    - 绝缘电阻: ≥100兆欧
    - 介质强度: 海拔下500伏交流电(1分钟)
    - 调整角度: 210度
    - 工作温度范围: -55°C 至 +125°C
    - 温度系数: ±100ppm/°C
    - 振动: 20G,TRS±1%,VRS±1%
    - 冲击: 100G,TRS±1%,VRS±1%

    产品特点和优势


    1. 兼容性强: 与常见的表面贴装制造工艺兼容,并能适配流行的真空拾放设备。
    2. 配置多样性: 支持多种引脚样式(如J钩、鸥翼引脚、引线引脚)。
    3. 环境适应性: 满足EIA/EIAJ/IPC/VECI标准,通过RoHS认证。
    4. 高可靠性: 达到AEC-Q200一级标准,确保在苛刻环境下的长期稳定性。

    应用案例和使用建议


    该电位器适用于需要精密调节电阻值的应用场景,例如:
    - 在工业自动化控制系统中作为调节元件。
    - 用于医疗设备中要求高精度的电路调整。
    - 用于汽车电子系统的传感器调节。
    使用建议:
    1. 在使用时应根据具体的应用需求选择合适的电阻值。
    2. 调节时应避免过大的扭矩,以免损坏电位器。
    3. 确保电路板的设计符合推荐的布局指南。

    兼容性和支持


    - 兼容性: 该电位器可与其他常用表面安装器件一起使用,以满足不同电路布局的需求。
    - 支持和维护: 厂商提供详尽的技术文档和支持服务,包括产品的加工信息、应用指南等。

    常见问题与解决方案


    1. Q:如何进行精确调节?
    - A: 使用推荐的工具(如H-90)进行精细调整,确保每次调整时的扭矩一致。
    2. Q:如何检查产品的完整性?
    - A: 定期检查产品标记是否清晰,确保电阻代码正确无误。
    3. Q:电位器是否具有防静电措施?
    - A: 是的,所有包装材料均符合ANSI/ESD 5541-2003标准,有效防止静电损害。

    总结和推荐


    3314系列4毫米方形Trimpot®微调电位器以其高精度、广泛的适用范围以及优异的环境适应性,成为市场上极具竞争力的产品。对于需要高可靠性和精度的应用场合,我们强烈推荐使用这款电位器。它不仅能满足用户的多样需求,还能显著提高整个系统的性能。

3314Z-1-504E参数

参数
电阻值 500KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 5.76mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3314Z-1-504E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3314Z-1-504E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3314Z-1-504E 3314Z-1-504E数据手册

3314Z-1-504E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2885 ¥ 19.3378
10+ $ 2.231 ¥ 18.852
100+ $ 1.5768 ¥ 13.324
200+ $ 1.5768 ¥ 13.324
400+ $ 1.566 ¥ 13.2327
1000+ $ 1.4595 ¥ 12.3328
2400+ $ 1.428 ¥ 12.0666
5000+ $ 1.407 ¥ 11.8892
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
