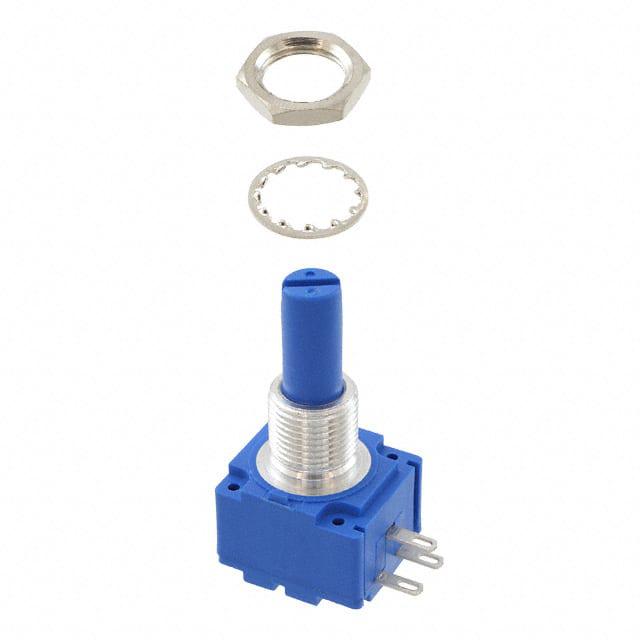

95C1D-E24-L15L

厂牌: BOURNS
产品描述: 10KΩ ±10% 1W ±1000ppm/℃ 线性 面板安装 17.45mm*15.88mm*22.55mm
供应商型号: DV-11061526
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 95C1D-E24-L15L

95C1D-E24-L15L概述


    产品简介


    Model 91, 92, 93 和 95 系列是 Bourns 公司推出的长寿命电位器产品。这些电位器提供了多种引脚配置选项,适用于测试和测量设备、医疗及实验室设备以及航空控制系统等领域。它们具有出色的电绝缘性能和旋转寿命,且符合RoHS标准。

    技术参数


    - 电气特性
    - 电阻范围: 1kΩ, 5kΩ, 10kΩ
    - 总电阻容差: ±10%
    - 独立线性度: ±2%
    - 有效电气角度: 240° ± 5°
    - 输出平滑度: 最大 0.15%
    - 耐电压(海平面): 1500VAC最小
    - 耐电压(70000英尺高空): 500VAC最小
    - 绝缘电阻: 最小1000兆欧姆
    - 功率额定值: 单个部分在+70°C下为1瓦;多个部分每个部分0.5瓦;+125°C下为0瓦
    - 环境特性
    - 工作温度范围: -40°C 到 +125°C
    - 存储温度范围: -55°C 到 +125°C
    - 温漂: ±1000ppm/°C
    - 振动耐受性: 单部分最大15G
    - 冲击耐受性: 单部分最大30G
    - 负载寿命: 1000小时
    - 旋转寿命(无载荷): 100万次循环
    - 机械特性
    - 停止强度: A & R螺母 45.19 N-cm (4 lb-in.),C & U螺母 33.89 N-cm (3 lb-in.)
    - 机械角度: 300° ± 5°
    - 扭矩: 起始最大0.3倍平均运行扭矩;单或多段(螺母A & R) 0.21至1.06 N-cm (0.3至1.5 oz-in);单或多段(螺母C & U) 0.14至1.06 N-cm (0.2至1.5 oz-in)
    - 安装扭矩: 最大1.7-2.0 N-m (15-18 lb-in)
    - 重量: 单部分金属套筒12.7克
    - 标记: 制造商标记、日期代码、电阻值、制造商编号
    - 组装限制: 最多两组

    产品特点和优势


    - 多功能引脚配置: 支持各种引脚配置,以适应不同的应用需求。
    - 高可靠性和耐用性: 延长了旋转寿命和使用寿命,能够在苛刻环境下保持稳定表现。
    - 电气隔离能力: 几乎无限的电气电路隔离能力,确保信号传输的准确性。
    - 环境适应性: 广泛的工作温度范围和优良的抗振动、冲击性能使其适用于各种恶劣环境。

    应用案例和使用建议


    这些电位器在各类设备中广泛应用于:
    - 测试和测量设备中的精密调节。
    - 医疗和实验室设备中的持续稳定性监测。
    - 航空控制系统的可靠信号传输。
    建议在应用时注意:确保安装条件符合规范要求,以充分发挥产品的性能优势。对于极端环境,可考虑额外防护措施。

    兼容性和支持


    Model 91, 92, 93 和 95 系列电位器与其他常见的电子元件兼容。制造商提供相关的技术支持和售后服务,以确保客户能够得到最佳的使用体验。

    常见问题与解决方案


    - 问题: 在使用过程中发现电阻值变化。
    - 解决办法: 检查是否有过载情况,确保负载不超过规定值。

    - 问题: 使用时出现接触不良。
    - 解决办法: 重新焊接连接点,确保焊点质量良好。

    - 问题: 旋转不顺畅。
    - 解决办法: 检查是否有灰尘或异物进入,必要时清理机械部分。

    总结和推荐


    Model 91, 92, 93 和 95 系列电位器以其卓越的性能和广泛的应用领域而著称。这些电位器提供了优秀的电气和机械特性,在众多行业中得到了广泛应用。总体来说,这是一款值得推荐的高质量电位器,适用于需要长期稳定性和高精度的应用场合。

95C1D-E24-L15L参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 1W
温度系数 ±1000ppm/℃
额定电压 -
锥度 线性
长*宽*高 17.45mm*15.88mm*22.55mm
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

95C1D-E24-L15L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

95C1D-E24-L15L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 95C1D-E24-L15L 95C1D-E24-L15L数据手册

95C1D-E24-L15L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.9714 ¥ 255.6557
5+ $ 28.0052 ¥ 238.8843
25+ $ 26.0516 ¥ 222.2205
100+ $ 24.0477 ¥ 205.1266
250+ $ 22.7369 ¥ 193.9457
库存: 44
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 255.65
