HCT80803EAL-E

产品分类: 脉冲变压器
厂牌: BOURNS
产品描述: 8:3 General Purpose 160μH 14Vμs 贴片安装 14.2mm*10.6mm*8mm
供应商型号: ET-4415363
供应商: 海外现货
标准整包数: 5

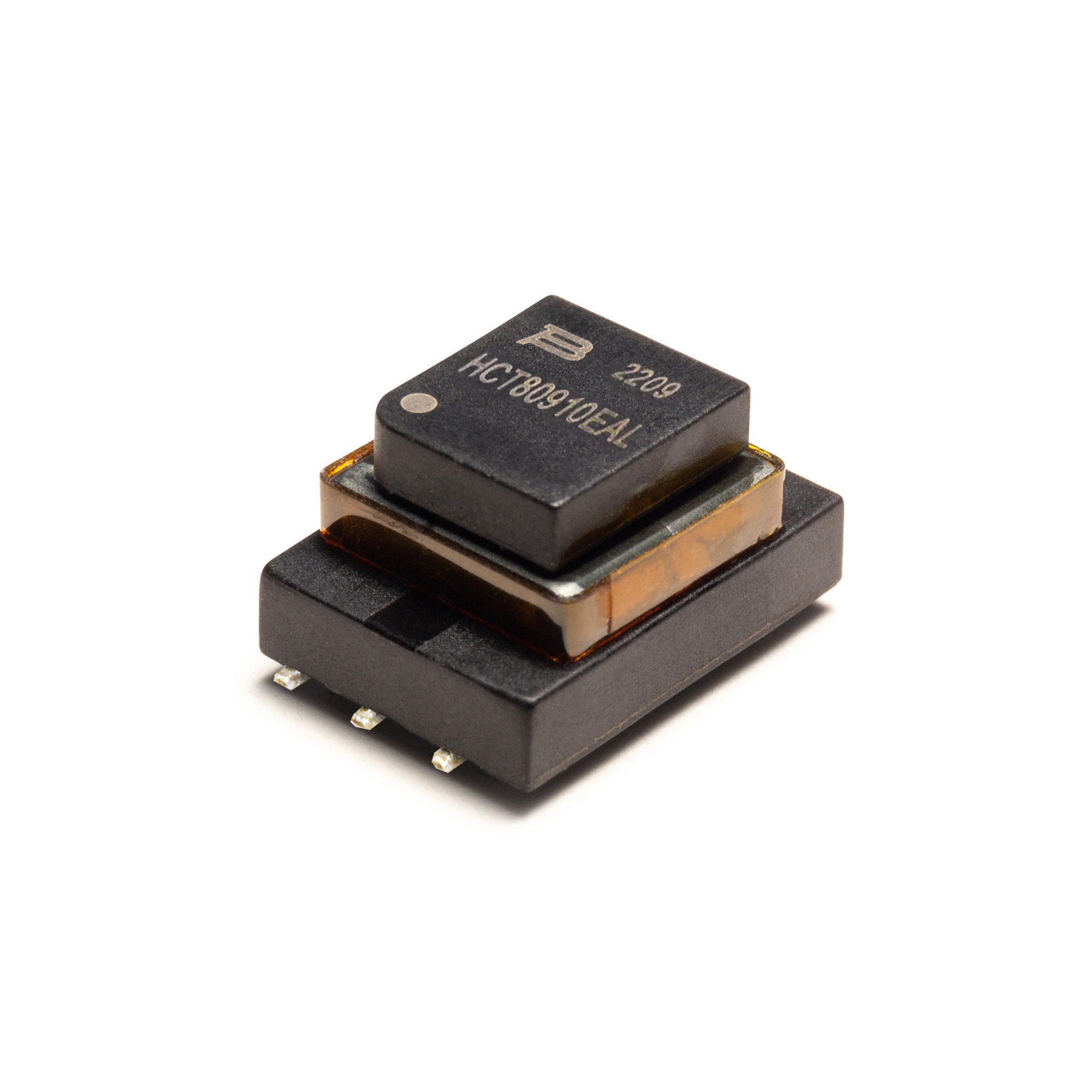

BOURNS 脉冲变压器 HCT80803EAL-E

HCT80803EAL-E概述

    HCT8 Series High Clearance and Creepage Transformer

    1. 产品简介


    HCT8系列高隔离度和爬电距离变压器是专为高可靠性要求设计的电子元件。该系列产品采用了自动化生产流程,确保了产品的紧凑尺寸和一致性。它具备高压绝缘能力,并符合基本绝缘和加强绝缘的标准,能够承受高达1000V的工作电压。这些变压器主要用于汽车和其他需要高度可靠性和安全性的应用场合。

    2. 技术参数


    - 工作温度范围: -40°C ~ +125°C
    - 初级线圈电感: 160 µH(最小值)
    - 初级线圈泄漏电感: 0.0 µH(100kHz时)
    - 直流电阻 (RDC): 0.5 Ω(最大值)
    - 高电压试验 (Hi-Pot): 5000 VDC(1 mA,60秒)
    - 初级绕组匝数比:
    - HCT80101EAL: 1:1
    - HCT80102EAL: 1:2
    - HCT80201EAL: 2:1
    - HCT80304EAL: 3:4
    - HCT80305EAL: 3:5
    - HCT80308EAL: 3:8
    - HCT80403EAL: 4:3
    - HCT80803EAL: 8:3
    - HCT80809EAL: 8:9
    - HCT80910EAL: 9:10
    - HCT81017EAL: 10:17
    - 引脚布局和外形尺寸:
    - 尺寸: 14.2 mm x 10.6 mm x 8.7 mm(公差: ±0.5 mm)
    - 引脚编号和间距: 如附图所示

    3. 产品特点和优势


    HCT8系列变压器的独特功能在于其具备高电压隔离能力和增强的绝缘性。特别是其爬电距离超过8.0毫米,清空距离也超过8.0毫米,这使其适用于要求严格绝缘标准的应用场合。此外,该系列还满足AEC-Q200和RoHS合规性标准,适用于汽车和其他工业领域。

    4. 应用案例和使用建议


    HCT8系列变压器广泛应用于汽车电子系统中,例如电源管理和车身控制模块。对于实际使用中,建议用户严格按照手册中的推荐布局进行安装,以确保最佳的电气特性和可靠性。特别是在汽车应用中,建议在设计阶段进行严格的测试,以验证其在不同环境下的稳定性和耐久性。

    5. 兼容性和支持


    HCT8系列变压器与市场上主流的PCB板设计兼容,可以轻松集成到现有的设计中。制造商提供了详细的技术文档和样品,以便用户更好地了解和测试产品。同时,公司提供了良好的售后技术支持,以解决用户可能遇到的各种问题。

    6. 常见问题与解决方案


    - 问题: 高温环境下性能下降。
    - 解决方法: 确保使用符合高温工作条件的材料,并在实际应用中进行高温老化测试。
    - 问题: 绕组匝数比例不合适。
    - 解决方法: 根据具体需求选择合适的型号,并在设计阶段对性能进行详细测试和评估。
    - 问题: 引脚连接不稳定。
    - 解决方法: 使用正确的焊接工艺,并确保引脚布局正确无误。

    7. 总结和推荐


    综上所述,HCT8系列高隔离度和爬电距离变压器凭借其卓越的电气特性和可靠的性能,在汽车和其他工业应用中表现出色。虽然其价格相对较高,但其出色的可靠性和合规性使其成为值得推荐的产品。强烈建议在关键应用中采用此系列变压器,尤其是在高压隔离和电气安全要求较高的场合。

HCT80803EAL-E参数

参数
电感值 160μH
变压器类型 General Purpose
匝数比 8:3
ET(伏特-时间) 14Vμs
长*宽*高 14.2mm*10.6mm*8mm
安装方式 贴片安装
包装方式 卷带包装

HCT80803EAL-E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

HCT80803EAL-E数据手册

厂牌 PDF简要描述 下载
BOURNS 脉冲变压器 BOURNS HCT80803EAL-E HCT80803EAL-E数据手册

HCT80803EAL-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
