3006P-7-201LF

厂牌: BOURNS
产品描述: 200Ω ±10% 750mW ±100ppm/℃ 通孔安装 6.35mm(高度)
供应商型号: 9352457
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3006P-7-201LF

3006P-7-201LF概述

    3006 - Trimpot® Trimming Potentiometer

    产品简介

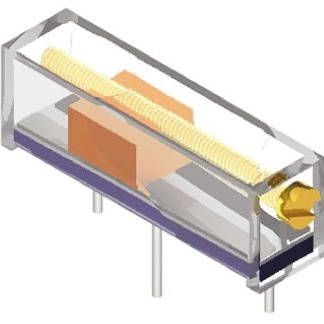

    3006 - Trimpot® Trimming Potentiometer 是一种矩形、多圈、陶瓷材料的工业级密封型电位计。该产品具有低PC板剖面(仅1/4英寸高)、面板安装选项以及透明外壳(视觉设定无需连接和仪器仪表)。此型号符合RoHS指令,适用于需要精细调整的应用场合。

    技术参数


    以下是该产品的详细技术参数:
    - 标准电阻范围: 10Ω 至 5 MΩ
    - 电阻公差: ±10%
    - 绝对最小电阻: 1.0% 或 2 Ω (取较大值)
    - 接触电阻变化: 1.0% 或 1 Ω (取较大值)
    - 电压调节精度: ±0.01%
    - 电阻调节精度: ±0.05%
    - 绝缘电阻: 500 VDC 下不小于1000 MΩ
    - 介电强度: 海平面为1000 Vac,80000英尺为250 Vac
    - 调整角度: 约15转
    - 功率等级: 70°C下为0.75瓦特,125°C下为零瓦特
    - 温度范围: -55°C至+125°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C氟化物测试
    - 湿度: MIL-STD-202方法103下96小时
    - 振动: 20G (2% ΔTR; 2% ΔVR)
    - 冲击: 50G (2% ΔTR; 2% ΔVR)
    - 负载寿命: 1000小时,70°C下0.75瓦特
    - 旋转寿命: 200次
    - 扭矩: 最大5.0 oz-in
    - 机械止动: 指针空载
    - 终端: 可焊引脚
    - 重量: 0.04盎司
    - 标记: 包括制造商商标、电阻代码、终端编号、日期码、制造商型号及样式
    - 滑动触点位置: 实际真值±10%
    - 阻燃性: U.L. 94V-0

    产品特点和优势


    3006 - Trimpot® Trimming Potentiometer 的显著特点是其低剖面设计和多种安装方式,包括面板安装选项。透明外壳不仅便于视觉设定,还增加了产品的灵活性。另外,此产品符合RoHS指令,满足现代电子设备对环保的要求。在各种恶劣环境下,如高温、高湿、振动和冲击,仍能保持良好的稳定性和可靠性。

    应用案例和使用建议


    3006 - Trimpot® Trimming Potentiometer 广泛应用于需要精密调整的应用场合,例如音频设备、医疗设备、航空航天等领域。为了确保最佳性能,建议在使用前根据具体应用条件进行细致的调整和校准。在安装时,可以考虑增加一些防护措施,以应对可能的机械振动和冲击。

    兼容性和支持


    该产品与市面上大多数标准电子组件兼容。厂商提供丰富的技术支持和售后服务,包括详细的安装指南和技术咨询。对于特殊应用需求,也可以联系厂商定制特定型号的产品。

    常见问题与解决方案


    - 问题: 产品无法正常调节。
    - 解决方案: 检查是否有足够的扭矩,或者尝试更换新的产品。
    - 问题: 产品在极端温度下的表现不佳。
    - 解决方案: 调整至适合的工作温度范围,或选用更适合极端环境的型号。
    - 问题: 产品的阻值变化过大。
    - 解决方案: 重新校准,或者联系技术支持寻求帮助。

    总结和推荐


    综上所述,3006 - Trimpot® Trimming Potentiometer 是一款功能强大且灵活的电位计,具备多种优势和应用场景。无论是针对普通用户还是专业工程师,该产品都是理想的选择。因此,强烈推荐使用这款产品来满足各类精密调整的需求。

3006P-7-201LF参数

参数
电阻值 200Ω
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3006P-7-201LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3006P-7-201LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3006P-7-201LF 3006P-7-201LF数据手册

3006P-7-201LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
