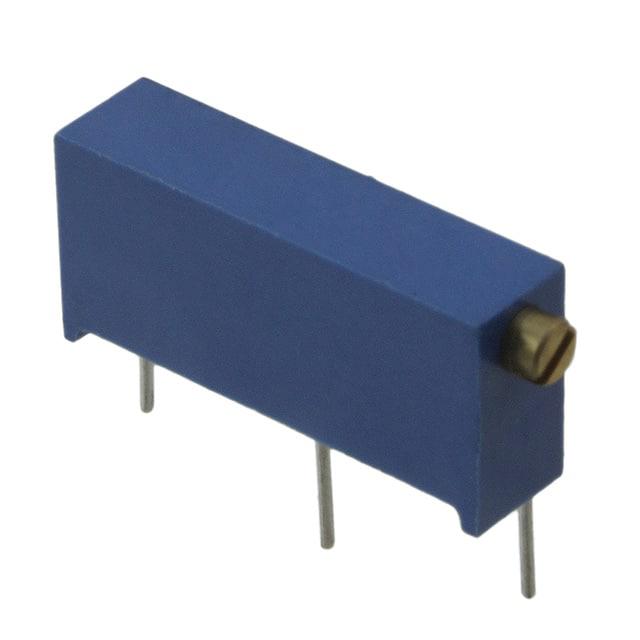

3009P-1-103

厂牌: BOURNS
产品描述: 10KΩ ±10% 750mW ±100ppm/℃ 线性 通孔安装 8.98mm(高度)
供应商型号: 3009P-103-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3009P-1-103

3009P-1-103概述

    电子元器件产品技术手册概述
    本文将详细介绍一款多圈可调电阻器——3009型号矩形调节电位器(Trimpot)。该产品适用于多种工业应用场景,并具有出色的技术特性和稳定性。我们将从产品介绍、技术参数、产品特点和优势、应用案例与使用建议、兼容性和支持、常见问题与解决方案以及总结和推荐等方面进行全面解析。

    产品简介


    3009型号矩形调节电位器是一种多圈、瓷芯、密封型工业用可调电阻器。该产品主要应用于需要高精度和稳定性的场合,如仪器仪表、医疗设备、汽车电子等。它通过调整电阻值来控制电路中的电流,从而实现精密调节。

    技术参数


    - 基本特性:多圈/瓷芯/工业/密封
    - 低温度系数:±100 ppm/°C
    - 稳定度:无限分辨率的瓷芯元件
    - 电阻精度:±10%
    - 绝对最小电阻:1.0% 或 2 欧姆(以较高者为准)
    - 接触电阻变化:1.0% 或 1 欧姆(以较高者为准)
    - 调整能力:电压 ±0.01%,电阻 ±0.05%
    - 绝缘电阻:最小500 VDC
    - 介电强度:海平面 1000 VAC,80000英尺 250 VAC
    - 调整角度:15圈标准
    - 电源额定值(最大400伏):70°C 0.75瓦,150°C 无功率
    - 温度范围:-55°C 至 +125°C
    - 密封测试:85°C Fluorinert
    - 湿度测试:MIL-STD-202方法103,96小时
    - 振动测试:20G(±2% ΔTR,±2% ΔVR)
    - 冲击测试:50G(±2% ΔTR,±2% ΔVR)
    - 负载寿命:1000小时,70°C下0.75瓦(±4% ΔTR)
    - 旋转寿命:200次循环(±3% ΔTR;±1欧姆,以较高者为准)

    产品特点和优势


    - 稳定性:低温度系数±100 ppm/°C 和稳定的瓷芯元件确保了出色的温度稳定性和长时间使用下的高可靠性。
    - 调整精度:电压和电阻调整能力分别达到±0.01%和±0.05%,适合精密控制系统。
    - 密封设计:防尘防水设计,适合严苛的工业环境。
    - 兼容性:符合RoHS标准,保证环保合规,支持面板安装选项。

    应用案例和使用建议


    - 医疗设备:用于精密测量和控制,确保设备运行的准确性。
    - 汽车电子:在引擎控制系统中作为传感器的一部分,提高系统稳定性。
    - 家用电器:如洗衣机、空调等,确保调节精确且耐用。
    使用建议:
    - 在高温环境下使用时,注意散热问题,避免温度超过产品规定的极限。
    - 定期检查和维护,确保长期稳定运行。

    兼容性和支持


    该产品符合RoHS标准,可以与各种电子设备兼容。制造商提供全面的技术支持和售后服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    1. 如何选择合适的电阻值?
    - 参考标准电阻表进行选择,或根据实际应用需求与厂家咨询。
    2. 出现接触电阻变化较大的问题怎么办?
    - 确认安装是否正确,检查是否有尘埃或水分进入,必要时更换新品。
    3. 如何延长使用寿命?
    - 避免长时间处于极端温度下,定期进行保养和清洁。

    总结和推荐


    综上所述,3009型号矩形调节电位器凭借其出色的温度稳定性、高精度调整能力和密封设计,在众多工业和消费电子产品中表现出色。其广泛的应用范围和优质的性能使其成为一款值得推荐的产品。如果您正在寻找一个可靠、稳定的调节电阻器,3009型号是您不错的选择。

3009P-1-103参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 8.98mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3009P-1-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3009P-1-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3009P-1-103 3009P-1-103数据手册

3009P-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2552 ¥ 35.9564
10+ $ 3.5813 ¥ 30.2618
25+ $ 3.2169 ¥ 26.9217
50+ $ 3.0516 ¥ 25.5378
100+ $ 2.8937 ¥ 24.2166
300+ $ 2.6591 ¥ 22.2531
500+ $ 2.5562 ¥ 21.392
1000+ $ 2.4226 ¥ 20.2742
库存: 167
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.95
直接购买
加入购物车
