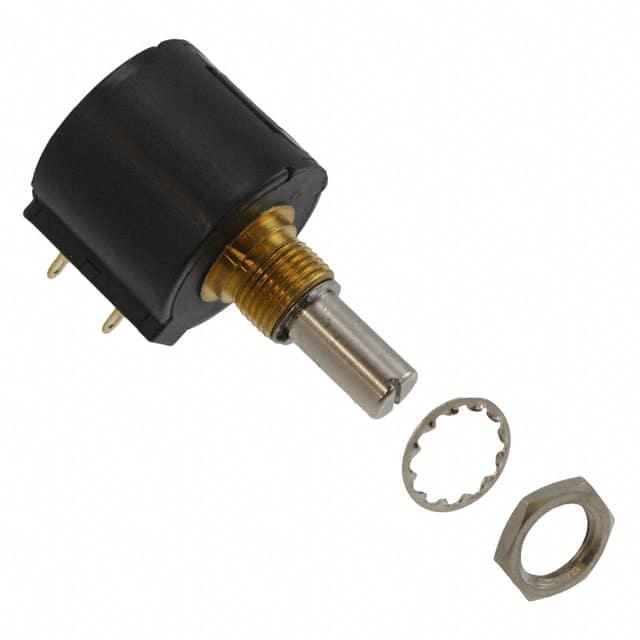

3549S-1AA-502A

厂牌: BOURNS
产品描述: 5KΩ ±3% 2W ±50ppm/℃ 线性 面板安装 40.43mm*22.48mm*27.5mm
供应商型号: 1470227
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3549S-1AA-502A

3549S-1AA-502A概述

    3549 - 10-Turn Precision Potentiometer

    1. 产品简介


    3549型10转精密电位计是一种高性能的模拟调节器,主要用于人机交互(HMI)和机器交互(MMI)应用。它采用了先进的Wirewound和Hybritron®元件技术,能够提供高旋转寿命和高精度的线性度。该产品特别适合需要精确控制和长使用寿命的应用场合,如工业自动化、机器人技术和精密仪器制造等领域。

    2. 技术参数


    电气特性
    - 标准电阻范围:Wirewound元件:100至100K欧姆;Hybritron®元件:1K至100K欧姆
    - 总电阻容差:±3%(Wirewound),±10%(Hybritron®)
    - 独立线性度:±0.2%(Wirewound),±0.2%(Hybritron®)
    - 最大有效电气角度:360° ± 10°
    - 绝对最小阻值/端电压:1欧姆或最大0.1%(Wirewound),最大0.2%(Hybritron®)
    - 最大擦片电流@5K欧姆:20mA(Wirewound),10mA(Hybritron®)
    环境特性
    - 操作温度范围(动态):-40°C 至 +125°C
    - 静态温度范围:-55°C 至 +125°C
    - 温度系数:±50 ppm/°C(Wirewound),±100 ppm/°C(Hybritron®)
    - 湿度抗性:±2% TR变化最大(Wirewound),±5% TR变化最大(Hybritron®)
    机械特性
    - 机械角度:360° ± 10°
    - 最大允许侧载:镍镀黄铜轴+黄铜衬套:50gf(1.7ozf);不锈钢轴+青铜衬套:250gf(8.8ozf)
    - 防旋转针孔直径:1.016mm(0.040英寸)

    3. 产品特点和优势


    - 高旋转寿命:无负载或带负载旋转寿命可达200万到1000万次,双球轴承设计进一步提高寿命。
    - 精确的线性度:可选±0.1%的线性度,确保测量精度。
    - 抗环境影响:在-55°C至+125°C的温度范围内,具有优良的稳定性和可靠性。
    - 多样的安装选项:提供单轴、双轴及伺服安装等多种安装方式。
    - RoHS合规性:符合欧盟RoHS指令要求,环保安全。

    4. 应用案例和使用建议


    应用案例
    3549型10转精密电位计适用于各种工业自动化系统、机器人控制器、医疗设备、航空航天设备和精密仪器中,尤其在需要长时间稳定运行和高精度调节的应用场景下表现尤为出色。
    使用建议
    - 在选择安装位置时应考虑避免强烈震动和高温环境,以保证其长期稳定的运行。
    - 定期进行检测和维护,确保其精度和稳定性不受环境因素的影响。

    5. 兼容性和支持


    - 兼容性:本产品可以与多种标准电气接口兼容,但不支持伺服安装版本的防旋转机构。
    - 技术支持:Bourns公司提供全面的技术支持和售后服务,客户可以通过官方渠道获取详细的使用指导和技术文档。

    6. 常见问题与解决方案


    - 问题:如何确定合适的电阻值?
    - 解决方案:根据具体应用需求,通过手册中的“如何订购”图表来选择相应的电阻值。

    - 问题:如何进行防旋转机构的安装?
    - 解决方案:参考手册中的相关说明,确保正确安装以避免不必要的磨损和损坏。

    7. 总结和推荐


    综上所述,3549型10转精密电位计凭借其出色的精度、稳定性以及广泛的应用范围,在众多精密测量和控制系统中表现出色。我们强烈推荐此款电位计用于需要高精度和高可靠性的应用场合。通过合理的安装和使用,您可以充分体验其带来的优越性能。

3549S-1AA-502A参数

参数
电阻值 5KΩ
精度 ±3%
额定功率 2W
温度系数 ±50ppm/℃
锥度 线性
额定电压 -
长*宽*高 40.43mm*22.48mm*27.5mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

3549S-1AA-502A厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3549S-1AA-502A数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3549S-1AA-502A 3549S-1AA-502A数据手册

3549S-1AA-502A封装设计

查看详情并下载
Symbol
Footprint
3D Model
