93R1A-R22-A08L

厂牌: BOURNS
产品描述: 500Ω ±10% 2W ±150ppm/℃ 线性 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 93R1A-R22-A08L-ND
供应商: Digi-Key
标准整包数: 1

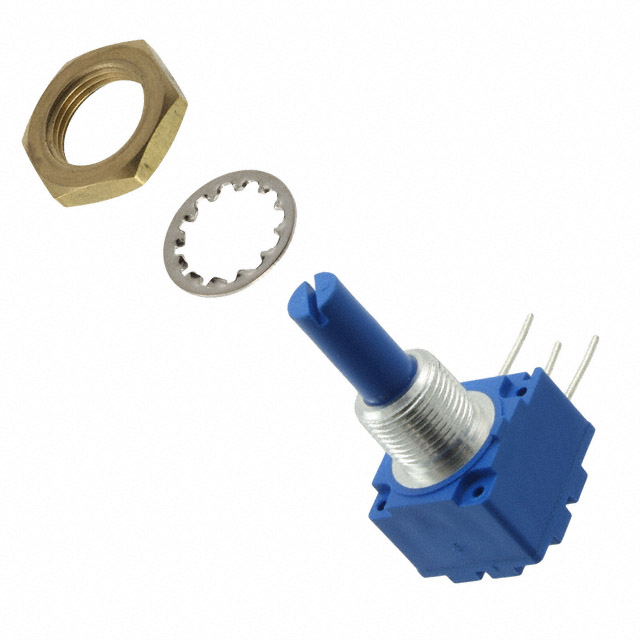

BOURNS 电位器及其他可变电阻器 93R1A-R22-A08L

93R1A-R22-A08L概述


    产品简介


    Model 91, 92, 93, 94 & 95 - 5/8 ˝ Square Single-Turn Panel Control
    本系列产品是单圈旋转面板控制装置,适用于多种电气隔离需求的应用场合。产品具有金属或塑料轴选项,并符合RoHS标准。它们广泛应用于工业自动化、仪器仪表、消费电子产品等领域,通过调整电阻值来实现不同电路的精确控制。

    技术参数


    - 初始电气特性:
    - 导电塑料元件:
    - 标准电阻范围:1 K 欧姆至 1 兆欧姆(线性斜率)
    - 电阻容差:10% 或 20%
    - 独立线性度:±5%
    - Cermet 元件:
    - 标准电阻范围:100 欧姆至 1 兆欧姆(线性斜率)
    - 电阻容差:5% 或 10%
    - 独立线性度:±5%
    - 电气隔离能力:
    - 额定电压:1,500 VAC(海平面),500 VAC(70,000 英尺)
    - 绝缘电阻:
    - 最小绝缘电阻:1,000 兆欧
    - 功率等级:
    - 单区装配:线性斜率下 1 瓦,音频斜率下 0.5 瓦
    - 多区装配:线性斜率下每区 0.5 瓦,音频斜率下每区 0.25 瓦
    - 环境特性:
    - 工作温度范围:-40°C 至 +125°C
    - 储存温度范围:-55°C 至 +125°C
    - 温度系数:±1,000 ppm/°C(线性斜率),±150 ppm/°C(音频斜率)

    产品特点和优势


    - 高度可定制化:
    产品提供了多种引脚配置选项,可以满足不同应用场景的需求。

    - 卓越的电气隔离性能:
    通过导电塑料和Cermet元件的使用,实现了几乎无限的电气隔离。

    - 广泛的适用性:
    金属和塑料轴的选择增加了应用的灵活性,确保在不同环境下都能可靠工作。

    - 严格的可靠性测试:
    符合严格的标准,如1,000小时负载寿命和100,000次旋转寿命。

    应用案例和使用建议


    应用案例:
    这些控制装置通常用于需要精确调节电阻值的应用场合,例如音频设备、医疗设备和工业控制系统。典型应用包括音频调音台、传感器信号调节和仪器面板控制。
    使用建议:
    - 在高湿度环境中使用:
    尽管产品具备一定的湿度抵抗能力,但建议在长期高湿度环境下使用时采取额外的防护措施,以确保长期稳定性能。
    - 避免机械冲击:
    由于产品的最大震动承受能力为15G,建议在设计应用时尽量减少机械冲击,特别是在振动较为严重的环境中。

    兼容性和支持


    这些产品兼容多种类型的电路板和电子系统,提供全面的技术支持。对于多段电位器型号,每个部分都需要指定倾斜度和电阻值。厂商提供详细的文档和技术支持,帮助用户正确安装和使用产品。

    常见问题与解决方案


    - Q: 如何确认产品性能?
    A: 用户应在具体应用环境中验证实际性能。
    - Q: 产品是否需要特别的维护?
    A: 一般情况下,产品无需特殊维护,但建议定期检查以确保长期稳定性能。

    总结和推荐


    总结:
    Model 91, 92, 93, 94 & 95系列产品以其出色的电气隔离性能、广泛的适用性和严格的可靠性测试而著称。产品的设计和制造经过严格的质量控制,确保在各种环境条件下都能保持高性能。
    推荐:
    鉴于其广泛的应用范围和强大的技术参数,这些产品非常适合用于需要高精度和可靠性的应用场景。我们强烈推荐这些产品用于各种需要精确电阻调节的应用场合。

93R1A-R22-A08L参数

参数
电阻值 500Ω
精度 ±10%
额定功率 2W
温度系数 ±150ppm/℃
额定电压 -
锥度 线性
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 散装

93R1A-R22-A08L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

93R1A-R22-A08L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 93R1A-R22-A08L 93R1A-R22-A08L数据手册

93R1A-R22-A08L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.5536 ¥ 72.2779
10+ $ 6.9264 ¥ 57.9653
25+ $ 6.4592 ¥ 54.0557
50+ $ 6.125 ¥ 51.2584
100+ $ 5.8069 ¥ 48.5969
250+ $ 5.4102 ¥ 45.277
500+ $ 5.1275 ¥ 42.9103
1000+ $ 4.8588 ¥ 40.6625
库存: 184
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.27
直接购买
加入购物车
