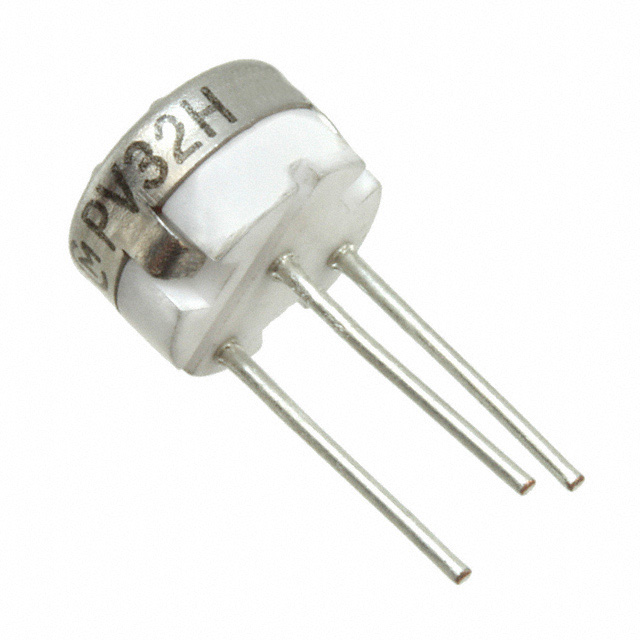

PV32H103A01B00

厂牌: BOURNS
产品描述: 10KΩ ±20% 500mW ±100ppm/℃ 线性 通孔安装 6.4mm*4mm*4.6mm
供应商型号: PV32H103A01B00
供应商: Master
标准整包数: 100
BOURNS 电位器及其他可变电阻器 PV32H103A01B00

PV32H103A01B00概述


    产品简介


    PV32系列是Bourns公司生产的一种密封式单转调节电位器,适用于多种电子设备和系统中。其设计具有紧凑的圆形结构(直径约6毫米),便于集成到小型电子设备中。PV32系列电位器适用于旋转角度为240度且有效旋转角度范围为±5度的调整需求。该系列产品广泛应用于消费电子、工业自动化、汽车电子等领域,主要用于调节电压、电流、温度等参数。

    技术参数


    PV32系列电位器的主要技术参数如下:
    - 总电阻值: 从10欧姆至1兆欧姆不等。
    - 额定功率: 0.5瓦(70°C)。
    - 有效旋转角度: 240度±5度。
    - 机械旋转角度: 260度±5度。
    - 温度系数(TCR): ±100 ppm/℃。
    - 工作温度范围: -55°C至125°C。
    - 焊接方法: 波峰焊(单面和双面)。
    - 防护等级: UL 94V-0阻燃材料。
    - 符合标准: RoHS合规。

    产品特点和优势


    1. 高可靠性: PV32系列电位器采用密封式设计,能够有效防止灰尘和湿气侵入,延长使用寿命。
    2. 宽广的工作温度范围: -55°C至125°C,适应恶劣环境。
    3. 高精度调节: 有效的旋转角度范围为240度±5度,能够实现精确的电压和电流调节。
    4. 快速响应: 短时间内的稳定性高,适合需要频繁调整的应用场合。
    5. 良好的兼容性: 可以轻松与其他电子元件和设备兼容,便于集成。

    应用案例和使用建议


    应用案例
    1. 消费电子产品: 用于调节音量控制、亮度调节等。
    2. 工业自动化: 在电机调速控制系统中实现精确的电压调节。
    3. 汽车电子: 在汽车仪表板上调节显示亮度等参数。
    使用建议
    1. 避免超负荷使用: 确保所使用的电压和电流不超过额定值。
    2. 保持清洁: 定期清理接触点,确保良好的导电性能。
    3. 正确的安装方式: 根据实际需求选择顶部或侧面调整方式,确保安装牢固。

    兼容性和支持


    - 兼容性: PV32系列电位器适用于多种电路设计和设备,便于与其他电子元件兼容。
    - 技术支持: Bourns公司提供详尽的技术文档和支持服务,确保用户能够顺利集成并使用该产品。

    常见问题与解决方案


    1. 问题: 电位器在使用过程中出现噪音。
    - 解决方案: 检查是否清洁接触点,并确认安装是否牢固。
    2. 问题: 调节效果不准确。
    - 解决方案: 确认所使用的电压和电流在允许范围内,并检查接触点是否有氧化。
    3. 问题: 电位器在高温环境下工作不稳定。
    - 解决方案: 确认是否在工作温度范围内使用,并考虑增加散热措施。

    总结和推荐


    PV32系列电位器以其紧凑的设计、高可靠性和广泛的适用范围,在多个领域展现出卓越的性能。通过严格的质量控制和多种型号的选择,能够满足不同应用的需求。我们强烈推荐PV32系列电位器给那些需要高精度调节和可靠性的用户。
    通过本文档的详细介绍,我们相信PV32系列电位器将成为您电子设备设计的理想选择。

PV32H103A01B00参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 6.4mm*4mm*4.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PV32H103A01B00厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PV32H103A01B00数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PV32H103A01B00 PV32H103A01B00数据手册

PV32H103A01B00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.4323 ¥ 11.9087
300+ $ 1.393 ¥ 11.5824
500+ $ 1.2921 ¥ 10.7379
1000+ $ 1.024 ¥ 8.3457
2500+ $ 0.9885 ¥ 8.0951
5000+ $ 0.9833 ¥ 8.0519
7500+ $ 0.978 ¥ 8.0087
10000+ $ 0.978 ¥ 8.0087
库存: 1400
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1190.87
