首页  >  产品百科  >  3362P-1-302LF

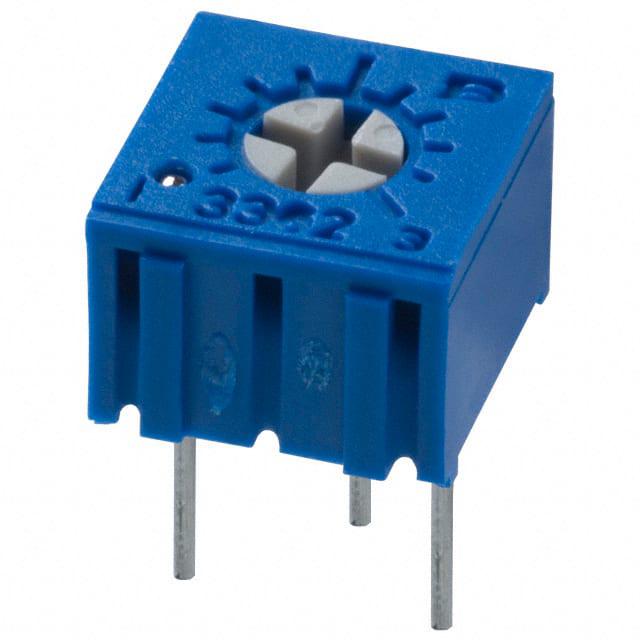

3362P-1-302LF

厂牌: BOURNS
产品描述: 3KΩ ±10% 500mW ±100ppm/℃ 插件 通孔安装 4.7mm(高度)
供应商型号: 2328607
供应商: 海外现货
标准整包数: 1

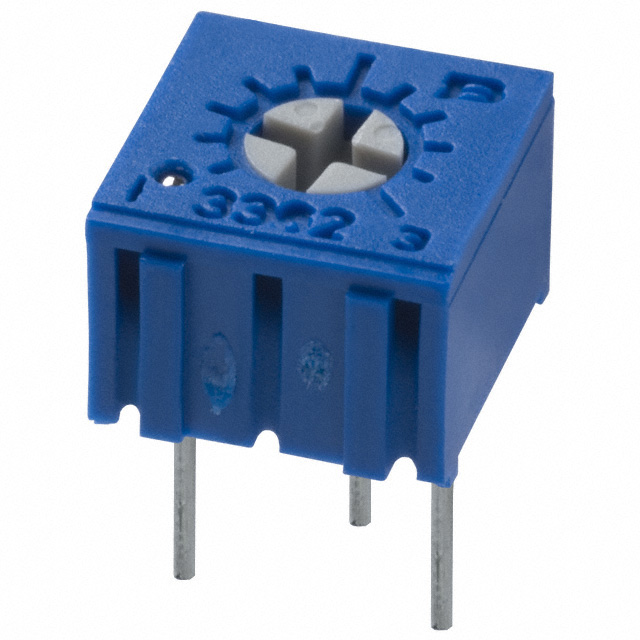

BOURNS 电位器及其他可变电阻器 3362P-1-302LF

3362P-1-302LF概述


    产品简介


    3362系列 - 1/4英寸方形微调电位器 是一款高性能的微调电位器,广泛应用于各种工业设备及自动化系统中。该产品采用单圈、碳膜和密封设计,具有抗恶劣环境能力强的特点,特别适合于自动机器调整接口和浸入式清洁工艺。此外,它还提供了标准电阻范围的选择,适用于多种不同的应用需求。

    技术参数


    电气特性
    - 标准电阻范围: 10 欧姆 至 2 兆欧姆
    - 电阻容差: ±10%(标准)
    - 绝对最小电阻: 1% 或 2 欧姆(取较大者)
    - 接触电阻变化: 1% 或 3 欧姆(取较大者)
    - 可调性:
    - 电压分压器: ±0.05%
    - 变阻器: ±0.15%
    - 分辨率: 无限
    - 绝缘电阻: 500 VDC 时,最小 1000 兆欧姆
    - 介电强度:
    - 海平面: 900 VAC
    - 80,000 英尺: 350 VAC
    - 调节角度: 240°(标准)
    环境特性
    - 功率等级(最大 300 VAC):
    - 70°C: 0.50 瓦
    - 125°C: 0 瓦
    - 温度范围: -55°C 至 +125°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C Fluorinert
    - 湿度: MIL-STD-202 方法 103,96 小时
    - 振动: 30 G,±1% 的电阻变化
    - 冲击: 100 G,±1% 的电阻变化
    - 负载寿命: 1,000 小时,70°C 时 0.5 瓦
    - 旋转寿命: 200 周期
    物理特性
    - 机械角度: 270°(标准)
    - 扭矩: 最大 3.0 盎司·英寸
    - 止动强度: 最小 7.0 盎司·英寸
    - 端子: 可焊接针脚
    - 重量: 0.02 盎司
    - 标记: 电阻代码、引脚编号、制造商型号、样式和日期代码
    - 拨片: 实际 ±10%

    产品特点和优势


    3362系列微调电位器具有多项显著的优势:
    - 单圈/碳膜/工业/密封设计:使产品适用于多种工业环境,尤其适合于自动机器调整。
    - 抗恶劣环境:能承受极端条件下的使用,如高湿度和振动。
    - 高分辨率和稳定性:具备无限分辨率和稳定的电阻值,满足精密控制的需求。
    - 符合RoHS标准:环保材料,无铅且可回收。

    应用案例和使用建议


    应用案例:3362系列电位器广泛应用于工业自动化设备、医疗仪器和消费电子产品中。例如,在自动化设备中,它被用于精确调整和控制电流或电压。
    使用建议:为了确保最佳性能,建议在安装时考虑产品的机械角度和扭矩,以避免过度应力导致性能下降。同时,应定期进行环境测试以确保产品能够在预期的环境下正常运行。

    兼容性和支持


    该产品支持多种包装形式,包括管装和卷带。其中,卷带包装符合ANSI/ESD 5541-2003的防静电标准。此外,3362系列支持100%锡电镀(RoHS合规),也可选择标准的90%锡/10%铅电镀。客户还可以根据需要定制包装和终止方式,咨询工厂获取更多选项。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻变化大 | 检查安装是否正确,确保端子连接牢固。如果问题持续,请联系制造商。 |
    | 无法达到预期的调整精度 | 确认所选电阻值是否合适,并检查是否存在外部干扰。如有必要,调整环境设置。 |
    | 高湿度环境下失效 | 确保密封良好,避免水分进入。对于频繁暴露于高湿度环境的产品,建议采用额外的防护措施。 |

    总结和推荐


    3362系列 - 1/4英寸方形微调电位器以其卓越的性能和多功能性,成为众多工业应用的理想选择。其强大的抗恶劣环境能力和出色的稳定性使其在严苛条件下也能保持高性能。综合来看,这款产品非常适合那些对精度和可靠性要求较高的应用场景。因此,我强烈推荐这一系列产品。

3362P-1-302LF参数

参数
电阻值 3KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 4.7mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3362P-1-302LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3362P-1-302LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3362P-1-302LF 3362P-1-302LF数据手册

3362P-1-302LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.48
10+ ¥ 4.9154
25+ ¥ 4.1515
50+ ¥ 4.1515
100+ ¥ 3.7197
250+ ¥ 3.7197
库存: 2470
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 49.15
