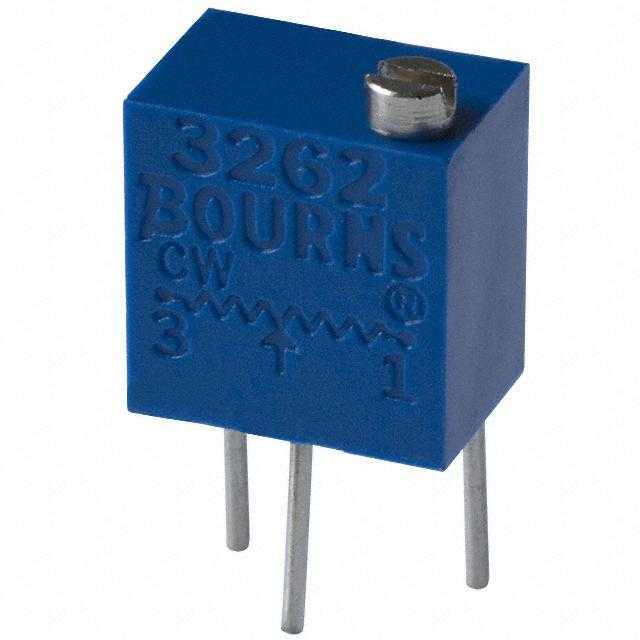

3262W-1-201

厂牌: BOURNS
产品描述: 200Ω ±10% 250mW ±100ppm/℃ 线性 通孔安装 6.35mm*4.32mm*6.35mm
供应商型号: CEI-3262W-1-201
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3262W-1-201

3262W-1-201概述


    产品简介


    基本介绍
    3262系列是一款精密调节电位器(Trimpot),主要用于工业和高可靠性应用。它采用多圈设计,以陶瓷电阻体为核心材料,并且是密封式的。这种电位器具有出色的稳定性、高可靠性和宽泛的工作温度范围,使其适用于各种严苛环境下的应用。
    主要功能
    - 可调电阻范围:从10欧姆到1兆欧姆。
    - 高精度调整:电压和电阻的调整精度分别为±0.02%和±0.05%。
    - 无限分辨率:理论上可以实现无级调节。
    应用领域
    3262系列电位器广泛应用于仪器仪表、自动化设备、医疗设备、航空航天等多个领域,尤其适用于需要精确调节电阻值的应用场景。

    技术参数


    电气特性
    - 标准电阻范围:10Ω至1MΩ。
    - 电阻公差:±10%(可选更紧的公差)。
    - 最小电阻值:1%或2Ω,取最大值。
    - 接触电阻变化:3%或3Ω,取最大值。
    - 调节性:
    - 电压:±0.02%。
    - 电阻:±0.05%。
    - 分辨率:无限。
    - 绝缘电阻:最小为1000兆欧,施加500V直流电。
    - 击穿电压:
    - 海平面:600V交流。
    - 80000英尺高度:250V交流。
    环境特性
    - 功率等级:300V,最高0.25瓦特(85°C);150°C时为0瓦特。
    - 温度范围:-65°C至+150°C。
    - 温度系数:±100ppm/°C。
    - 密封测试:85°C氟化物测试。
    - 湿度测试:96小时(湿度增加2%,绝缘电阻保持100兆欧以上)。
    - 振动:30G(1%ΔTR,1%ΔVR)。
    - 冲击:100G(1%ΔTR,1%ΔDVR)。
    - 寿命测试:
    - 负载寿命:1000小时(85°C,0.25瓦特)。
    - 旋转寿命:200次。
    物理特性
    - 扭矩:最大3.0oz-in。
    - 机械止点:滑片自由转动。
    - 接线端子:焊锡式针脚。
    - 重量:约0.015盎司。
    - 标记:制造商商标、电阻代码、接线图、日期代码、型号编号和样式。

    产品特点和优势


    3262系列电位器具备以下显著特点和优势:
    - 高精度:电压和电阻调整精度分别达到±0.02%和±0.05%。
    - 长寿命:负载寿命可达1000小时,旋转寿命达200次。
    - 广泛的温度适应性:可在-65°C至+150°C范围内稳定工作。
    - 紧凑设计:提供多种尺寸和型号选择,满足不同应用需求。
    - RoHS合规:符合欧盟RoHS环保指令,环保无铅。
    - 多圈调节:支持最多12圈调节,便于微调。

    应用案例和使用建议


    应用案例
    1. 医疗设备:用于需要高精度电阻调节的医疗器械。
    2. 航空航天:适用于对可靠性要求极高的航空电子系统。
    3. 仪器仪表:用于需要稳定电阻值的测量仪器。
    4. 自动化设备:在自动化控制设备中用于调节电流或电压。
    使用建议
    - 在高湿度环境下使用时,确保产品经过适当的密封处理,避免因湿度过高导致性能下降。
    - 定期检查产品的工作状态,特别是用于振动和冲击环境中时,确保接触良好。
    - 避免在极端温度下长期使用,以延长产品使用寿命。

    兼容性和支持


    3262系列电位器与其标准接口兼容,易于集成到现有电路中。Bourns公司提供全方位的技术支持,包括产品手册、技术支持热线和在线帮助文档。此外,还提供详细的故障排查指南和快速响应的客户服务。

    常见问题与解决方案


    1. 问题:电位器在长时间使用后出现接触不良。
    解决方案:定期进行清洁和维护,确保接触面无灰尘和杂质。

    2. 问题:产品在高温环境下无法正常工作。
    解决方案:确认产品的额定温度范围,并选择合适的工作温度区间。
    3. 问题:调节过程中出现异常噪音。
    解决方案:检查是否有松动或磨损的部件,并及时更换。

    总结和推荐


    3262系列电位器以其高精度、高可靠性和广泛的适用范围,在工业和高可靠性应用中表现出色。无论是在医疗设备还是航空航天领域,其卓越的性能都得到了广泛应用的认可。因此,强烈推荐使用3262系列电位器,以满足对高精度调节电阻值的需求。

3262W-1-201参数

参数
电阻值 200Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 6.35mm*4.32mm*6.35mm
安装方式 通孔安装
零件状态 在售

3262W-1-201厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3262W-1-201数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3262W-1-201 3262W-1-201数据手册

3262W-1-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.002 ¥ 126.7669
50+ $ 12.753 ¥ 107.7629
100+ $ 11.245 ¥ 95.0203
500+ $ 10.504 ¥ 88.7588
1000+ $ 8.996 ¥ 76.0162
库存: 30
起订量: 20 增量: 1
交货地:
最小起订量为:1
合计: ¥ 126.76
