首页  >  产品百科  >  3549S-1AA-101A

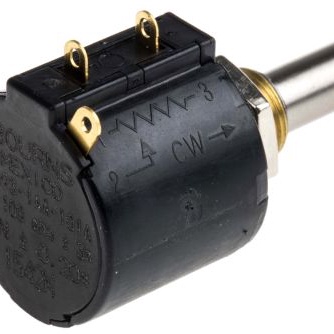

3549S-1AA-101A

厂牌: BOURNS
产品描述: 100Ω ±3% 2W ±50ppm/℃ 线性 面板安装 40.43mm*22.48mm*27.5mm
供应商型号: 6928503
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3549S-1AA-101A

3549S-1AA-101A概述

    3549 - 10-Turn Precision Potentiometer

    产品简介


    3549系列10转精密电位器是一款高性能的精密调压装置,具有旋转寿命长、精度高及稳定性好等特点。该产品采用了Wirewound(绕线)和Hybritron®(混合)两种元件,适用于多种人类机器接口(HMI)和机器操作接口(MMI)应用。此外,该产品还支持双旋钮和伺服安装选项,可满足不同应用场景的需求。

    技术参数


    | 特性 | 规格 |

    | 元件类型 | 绕线和Hybritron® |
    | 标准电阻范围 | 100Ω 至 100kΩ |
    | 电阻总公差 | ±3% (绕线),±10% (Hybritron®) |
    | 独立线性度 | ±0.2%,最高可达±0.1% |
    | 最大有效角度 | 360° ±10° |
    | 绝对最小阻值/端电压 | 1Ω或最大0.1% |
    | 最大刮擦电流 | 20mA (5kΩ) / 10mA |
    | 击穿电压 | ≥1,000VAC |
    | 绝缘电阻 | ≥1,000兆欧姆 |
    | 分辨率 | 见订单指南 |
    | 功率额定值 | +70°C:2瓦特,+125°C:0瓦特 |
    | 工作温度范围 | -40°C至+125°C动态;-55°C至+125°C静态 |
    | 温度系数 | ±50ppm/°C (绕线),±100ppm/°C (Hybritron®) |

    产品特点和优势


    1. 双元件设计:绕线和Hybritron®混合元件提供更高的精确度和稳定性。
    2. 长寿命设计:旋转寿命高达500万转,无负载或带载条件下均可实现长寿命。
    3. 高精度线性度:可选配0.1%线性度,确保极高的控制精度。
    4. 耐侧向载荷:适合一些侧向载荷的应用场合。
    5. 多重安装选项:支持双旋钮和伺服安装,增强了产品灵活性。

    应用案例和使用建议


    - HMI和MMI应用:在工业自动化设备的人机交互界面中,需要高精度和高稳定性的位置传感器。
    - 机电一体化设备:在需要多圈旋转调节的应用中,如精密仪器或高级医疗设备。
    使用建议:
    1. 在使用过程中需定期检查刮擦电流,确保设备正常运行。
    2. 由于产品的高精度特性,建议在安装时尽量减少振动和冲击的影响。
    3. 针对特定应用,可能需要额外的机械支撑以提高侧向载荷下的稳定性。

    兼容性和支持


    - 兼容性:产品可以兼容不同的安装方式,包括面板安装和伺服安装。此外,可选的防旋转支脚确保安装后的稳定性。
    - 支持和维护:供应商提供全面的技术支持,包括产品安装指导、常见问题解答和技术升级服务。建议联系工厂获取更多定制化选项和配件。

    常见问题与解决方案


    1. Q:如何处理刮擦电流过大的情况?
    - A:首先确认连接是否正确,刮擦弹簧是否有损坏,必要时更换刮擦弹簧。
    2. Q:安装过程中,发现产品震动较大怎么办?
    - A:考虑增加设备的固定点或减震垫以减少震动影响。
    3. Q:长期使用的线性度会下降吗?
    - A:是的,建议定期校准以保持精度。可参照手册中的校准流程进行操作。

    总结和推荐


    3549系列10转精密电位器以其卓越的性能、广泛的兼容性和高度的可靠性,在多种高端应用场景中表现出色。其在精度、稳定性以及耐用性方面的优异表现使其成为众多工业领域理想的精密控制组件。推荐该产品用于要求严格且注重控制精度的场合。

3549S-1AA-101A参数

参数
电阻值 100Ω
精度 ±3%
额定功率 2W
温度系数 ±50ppm/℃
额定电压 -
锥度 线性
长*宽*高 40.43mm*22.48mm*27.5mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

3549S-1AA-101A厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3549S-1AA-101A数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3549S-1AA-101A 3549S-1AA-101A数据手册

3549S-1AA-101A封装设计

查看详情并下载
Symbol
Footprint
3D Model
