PVG3A500C01R00

厂牌: BOURNS
产品描述: 50Ω ±20% 250mW ±150ppm/℃ 线性 贴片安装 3.6mm*3.4mm*2mm
供应商型号: PVG3A500C01R00
供应商: Master
标准整包数: 1000

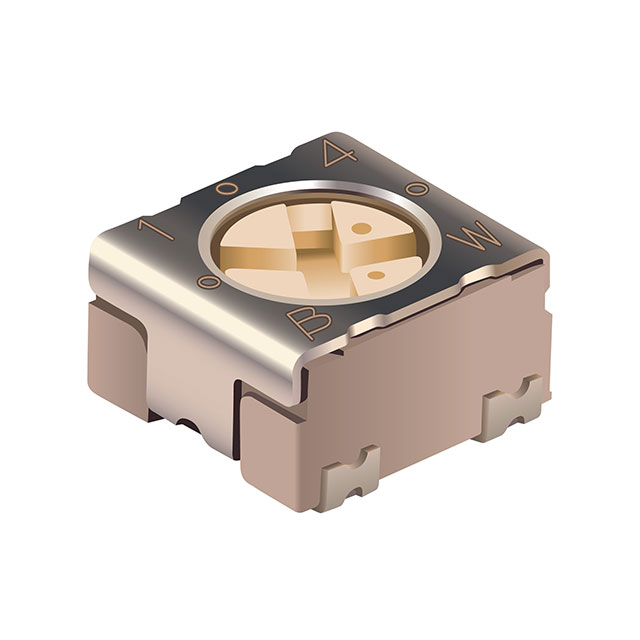

BOURNS 电位器及其他可变电阻器 PVG3A500C01R00

PVG3A500C01R00概述

    PVG3系列单圈旋转式表面贴装密封型可调电位器技术手册

    1. 产品简介


    PVG3系列是Bourns公司生产的表面贴装型单圈旋转密封式可调电位器(Trimmer Potentiometer)。这些电位器适用于需要精密调节电阻值的应用场景。它们具备高可靠性、优异的温度稳定性,并且符合行业标准。PVG3系列广泛应用于各种电子设备,如消费电子、工业控制、医疗设备和汽车电子等领域。

    2. 技术参数


    - 功率额定值 (Power Rating):0.25瓦(在70°C时)
    - 旋转角度 (Rotation Angle):单圈旋转(有效旋转角度为210° ±10°)
    - 总电阻值 (Total Resistance Value):从10欧姆到2兆欧姆不等,包括多个常用值
    - 温度系数 (TCR):±150 ppm/°C
    - 机械旋转角度 (Mechanical Rotation Angle):250° ± 10°
    - 工作温度范围 (Operating Temperature Range):-55°C 到 +125°C
    - 封装方式 (Package Style):提供J-Hook, Gull-Wing 和 Reverse Gull-Wing三种引脚样式
    - 焊接方法 (Soldering Method):适合回流焊和烙铁焊接

    3. 产品特点和优势


    - 高精度:可实现精确的电阻调整,最大允许偏差为±20%
    - 温度稳定性:在宽泛的工作温度范围内保持稳定性能
    - 密封设计:IP等级密封设计,防止灰尘和湿气侵入,确保长期可靠使用
    - 符合标准:符合EIA/EIAJ/IPC/VECI SMD标准,适用于现代电子制造工艺
    - RoHS合规:符合RoHS指令要求,环保安全
    - 多样的封装选项:提供多种引脚样式,方便安装

    4. 应用案例和使用建议


    PVG3系列电位器广泛应用于多种电子设备中。例如,在医疗设备中用于精密调节仪器灵敏度,在工业控制系统中用于调整信号传输路径,在消费电子产品中用于调整音量或亮度控制。
    使用建议:
    - 确保在使用前检查电位器是否已根据所需方向进行预调整
    - 安装时请注意引脚位置,确保正确的电路连接
    - 在极端环境下使用时,建议进行额外的测试以验证电位器的稳定性

    5. 兼容性和支持


    - 兼容性:PVG3系列电位器具有多种封装选项,可以轻松与不同类型的电路板和其他元器件进行兼容安装
    - 支持服务:Bourns公司提供详尽的技术文档和应用指南,以及必要的技术支持和维修服务

    6. 常见问题与解决方案


    - Q: 电位器的电阻值会随时间漂移吗?
    - A: 由于材料特性的自然老化,PVG3系列电位器在长期使用后可能会出现一定的电阻漂移。但是,这种变化通常在制造商保证范围内。

    - Q: 如何测试电位器的绝缘电阻?
    - A: 可以使用兆欧表测量绝缘电阻,确保其大于10兆欧。

    7. 总结和推荐


    PVG3系列电位器以其出色的温度稳定性和高精度成为众多应用场合的理想选择。它的多功能性和可靠性使其在市场上具备较强的竞争力。因此,我强烈推荐这一系列的产品给所有需要精密电阻调整的客户。
    如果您有任何疑问或需要进一步的信息,请联系Bourns公司的技术支持团队。

PVG3A500C01R00参数

参数
电阻值 50Ω
精度 ±20%
额定功率 250mW
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 3.6mm*3.4mm*2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PVG3A500C01R00厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PVG3A500C01R00数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PVG3A500C01R00 PVG3A500C01R00数据手册

PVG3A500C01R00封装设计

查看详情并下载
Symbol
Footprint
3D Model
