6539S-1-502

厂牌: BOURNS
产品描述: 5KΩ ±15% 1W ±500ppm/℃ 线性 伺服安装 28.58mm(高度)
供应商型号: 1700945
供应商: 海外现货
标准整包数: 1

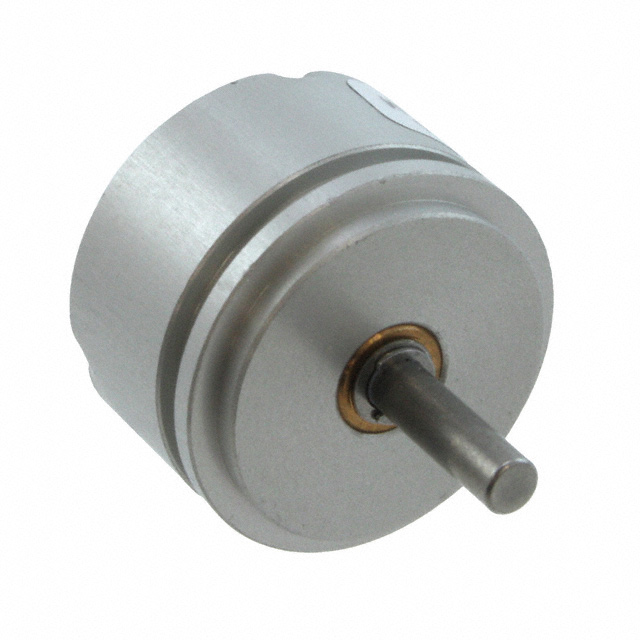

BOURNS 电位器及其他可变电阻器 6539S-1-502

6539S-1-502概述

    精密电位器:6539/6639系列

    产品简介


    精密电位器是一种广泛应用于工业控制、测量设备和消费电子产品中的关键组件。6539和6639系列精密电位器属于这一类,主要特点包括几乎无限的分辨率、出色的旋转寿命和高质量的坚固结构。这些产品适用于一般用途的应用,并可根据客户需求提供非标准特性。

    技术参数


    - 标准电阻范围:1 kΩ 至 100 kΩ
    - 总电阻容差:±15%
    - 独立线性度:±2.0%
    - 有效电气角:340° ± 3°
    - 端电压:最大 0.5%
    - 输出平滑度:0.1%
    - 介电强度(海平面):最小 750 VAC
    - 功率等级(温度+70°C):1.0瓦
    - 绝缘电阻(500 VDC):最小 500 MΩ
    - 分辨力:几乎无限
    - 工作温度范围:+1°C 至 +125°C(6539);-40°C 至 +125°C(6639)
    - 存储温度范围:-65°C 至 +125°C
    - 振动:15 G
    - 冲击:50 G
    - 负载寿命:1,000小时,1瓦
    - 旋转寿命(无负载):10,000,000转轴转动
    - 防潮能力:±15% 总电阻变化
    - IP防护等级:IP 40

    产品特点和优势


    6539/6639系列精密电位器的主要优势在于其几乎无限的分辨率和出色的机械性能。这些特性使得它们能够在极端环境下保持稳定的工作性能。此外,由于其通用性和成本效益,它们在多个行业中具有广泛的适用性。它们还提供了可选的机械止动装置,这进一步提高了其在特定应用中的灵活性。

    应用案例和使用建议


    这些精密电位器适用于需要高精度和稳定性的各种应用场合。例如,在工业控制系统中,它们可以用于调节和控制电机速度;在医疗设备中,它们可以用于精确调节参数;在消费电子产品中,它们可以用于音量控制。为了最大化其性能,建议在安装过程中严格遵循制造商的技术规范,特别是在焊接条件方面。

    兼容性和支持


    这些精密电位器与大多数标准接口兼容,因此很容易集成到现有的电子系统中。此外,Bourns公司为这些产品提供了全面的技术支持和服务,包括定制化服务和及时的客户支持,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问:如何确认电阻值和容差?
    - 答:每个产品上都有明确的标记,包括制造商名称、部件号、电阻值、容差、线性容差、接线图和日期代码。请仔细检查这些标记以确保正确配置。

    - 问:如何进行手工焊接?
    - 答:建议使用96.5Sn/3.0Ag/0.5Cu实芯焊丝或免清洗松香芯焊丝,在最大温度370°C下焊接不超过3秒。波峰焊接则使用相同类型的焊料,但需使用免清洗助焊剂,在最大温度260°C下焊接不超过5秒。

    总结和推荐


    总的来说,6539/6639系列精密电位器凭借其高精度、长寿命和良好的性价比,成为了市场上备受推崇的产品。对于需要高精度控制的应用,强烈推荐使用这款产品。无论是工业自动化还是消费电子产品,6539/6639系列都是理想的选择。

6539S-1-502参数

参数
电阻值 5KΩ
精度 ±15%
额定功率 1W
温度系数 ±500ppm/℃
锥度 线性
额定电压 -
长*宽*高 28.58mm(高度)
安装方式 伺服安装
零件状态 在售
包装方式 散装

6539S-1-502厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

6539S-1-502数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 6539S-1-502 6539S-1-502数据手册

6539S-1-502封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 316.5263
2+ ¥ 303.8652
3+ ¥ 283.6075
5+ ¥ 283.6075
10+ ¥ 278.5431
20+ ¥ 273.4787
50+ ¥ 273.4787
100+ ¥ 273.4787
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 316.52
