PTL01-15R0-103B1

厂牌: BOURNS
产品描述: 10KΩ ±20% 200mW 线性 通孔安装 128mm*9.3mm*7mm
供应商型号: PTL01-15R0-103B1
供应商: 国内现货
标准整包数: 240

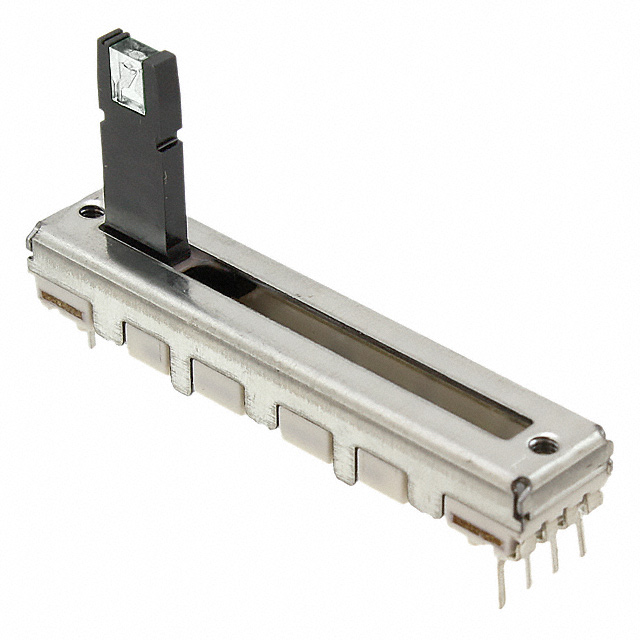

BOURNS 电位器及其他可变电阻器 PTL01-15R0-103B1

PTL01-15R0-103B1概述

    PTL Series Slide Potentiometer with LED

    1. 产品简介


    PTL系列滑动电位器是一款具备LED指示灯的高精度电位器,广泛应用于音乐设备、音频处理和各种需要调节电压的应用场合。这款电位器不仅具有可靠的阻值稳定性,还提供了多种颜色的LED选项以满足不同的视觉指示需求。其独特的设计使其适用于诸如混音台、鼓机、键盘和合成器等应用。

    2. 技术参数


    - 标准阻值范围: 1kΩ 至 1兆欧姆
    - 标准阻值容差: ±20%
    - 端部电阻:
    - 20mm行程:最大10Ω
    - 30mm行程:最大20Ω
    - 45mm行程:最大20Ω
    - 60mm行程:最大30Ω
    - 100mm行程:最大30Ω
    - 绝缘电阻: 在250VDC下最小100兆欧姆
    - 耐压: 300VAC
    - 标准衰减曲线: 线性、音频
    - 功率额定值 - 线性:
    - 20mm行程:0.05瓦
    - 30mm行程:0.1瓦
    - 45mm行程:0.125瓦
    - 60mm行程:0.2瓦
    - 100mm行程:0.2瓦
    - 功率额定值 - 音频:
    - 20mm行程:0.025瓦
    - 30mm行程:0.05瓦
    - 45mm行程:0.06瓦
    - 60mm行程:0.1瓦
    - 100mm行程:0.1瓦
    - 滑动噪声: 最大200mV
    - 操作寿命: 15,000次循环
    - 温度范围: -10°C至+55°C
    - 焊接热阻抗: ±5%

    3. 产品特点和优势


    - 碳素元件: 提供可靠的电阻稳定性和耐用性。
    - LED颜色选择: 包括红、橙、绿、琥珀和白等多种颜色,适用于不同视觉需求。
    - 中心锁定选项: 可选中心锁定功能,方便固定设置。
    - 多种阻值变化曲线: 支持线性和音频衰减曲线。
    - 多变的行程长度和杠杆尺寸: 满足不同的安装需求。
    - 符合RoHS标准: 符合环保要求,减少对环境的影响。

    4. 应用案例和使用建议


    PTL系列滑动电位器主要用于各种音频设备,如混音台、鼓机、键盘和合成器等。这些设备通常需要精细的电压调节功能,并且需要稳定的性能和长寿命。对于这类应用,建议在安装时考虑机械强度和电气连接的可靠性,确保长期稳定运行。
    - 示例1: 在混音台中使用时,确保电位器安装在震动较小的位置,避免因振动引起的电气噪音。
    - 示例2: 在需要频繁调节的应用中,建议选择中心锁定功能的版本,防止意外改变设置。

    5. 兼容性和支持


    该产品与其他电子元器件或设备兼容性良好。厂商提供相应的技术支持和维护服务,包括电话和技术文档支持。用户可以根据需要选择合适的型号,并在购买后享受相应的售后服务。

    6. 常见问题与解决方案


    - 问题1: 设备开机后无法正常工作。
    - 解决方案: 检查连接线路是否正确安装,确认电源电压是否符合要求。
    - 问题2: 电位器使用过程中出现异常声音。
    - 解决方案: 更换为具有更高功率额定值的电位器,或者检查是否有杂物阻碍了电位器的滑动。

    7. 总结和推荐


    PTL系列滑动电位器凭借其高精度、可靠的阻值稳定性和多样化的配置选择,在音频和其他需要精确电压调节的应用中表现出色。该产品在设计和制造过程中严格遵循行业标准,确保了其高性能和长寿命。因此,强烈推荐在相关应用中采用这款产品。

PTL01-15R0-103B1参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 200mW
温度系数 -
额定电压 -
锥度 线性
长*宽*高 128mm*9.3mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PTL01-15R0-103B1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PTL01-15R0-103B1数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PTL01-15R0-103B1 PTL01-15R0-103B1数据手册

PTL01-15R0-103B1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ ¥ 29.6981
1200+ ¥ 29.1041
库存: 528
起订量: 240 增量: 0
交货地:
最小起订量为:240
合计: ¥ 7127.54
